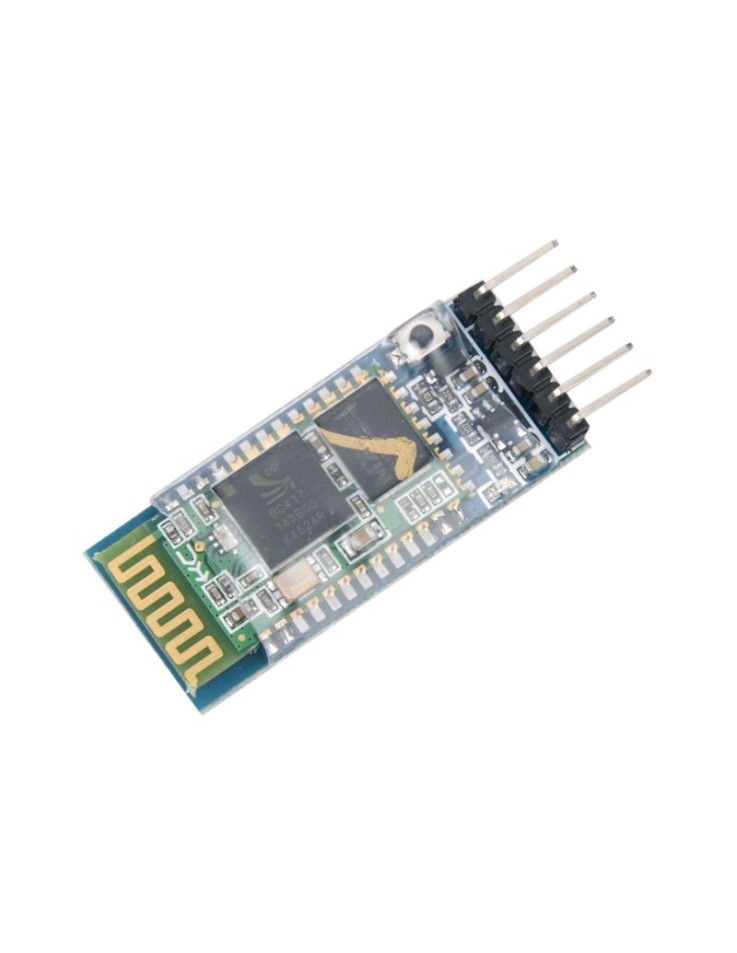

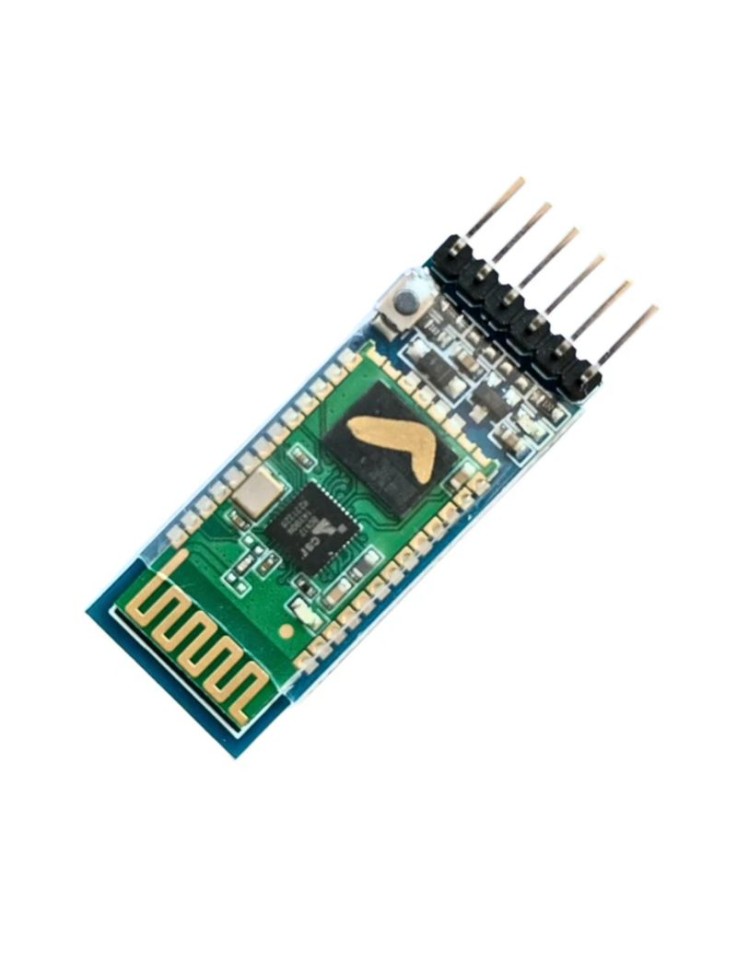

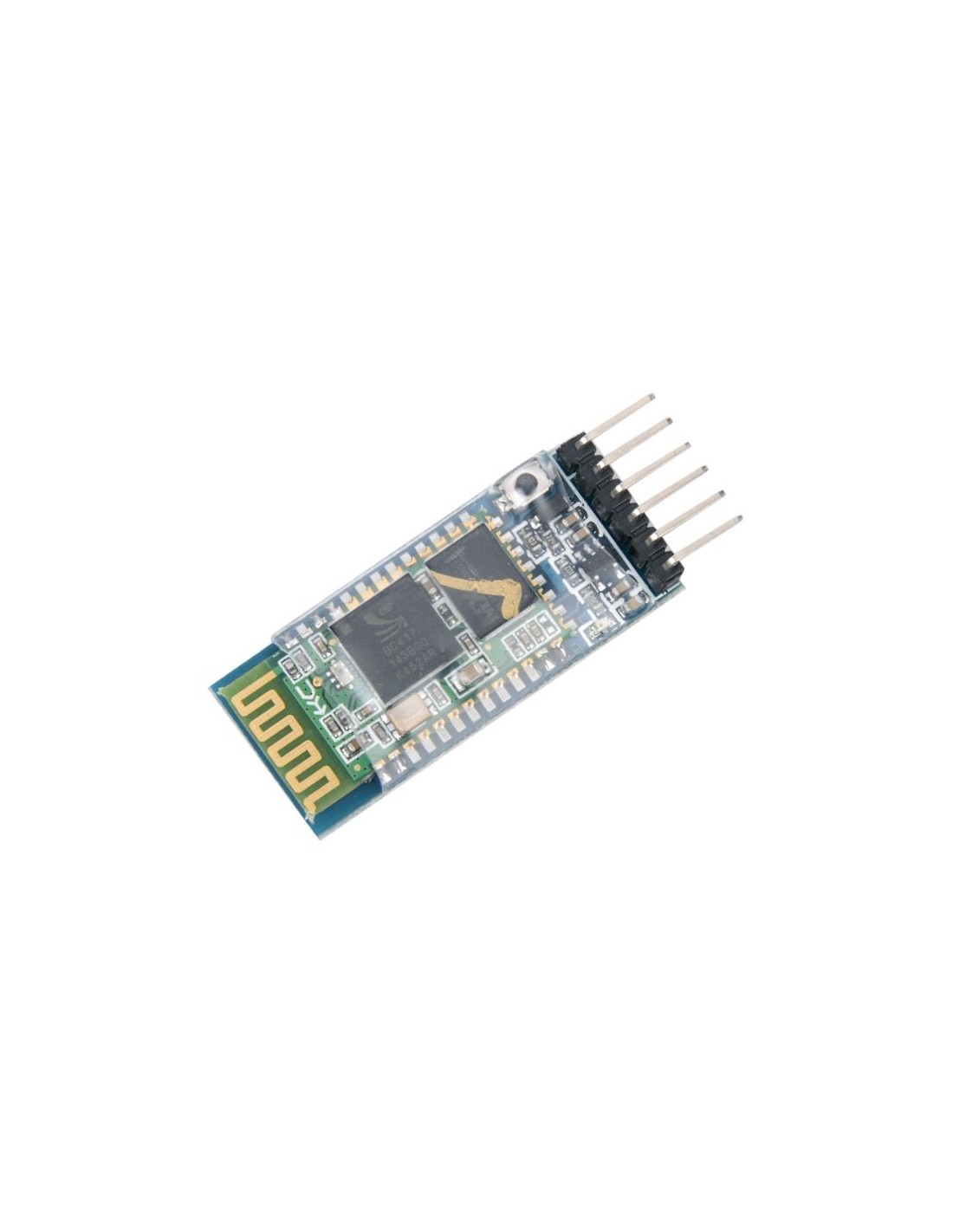

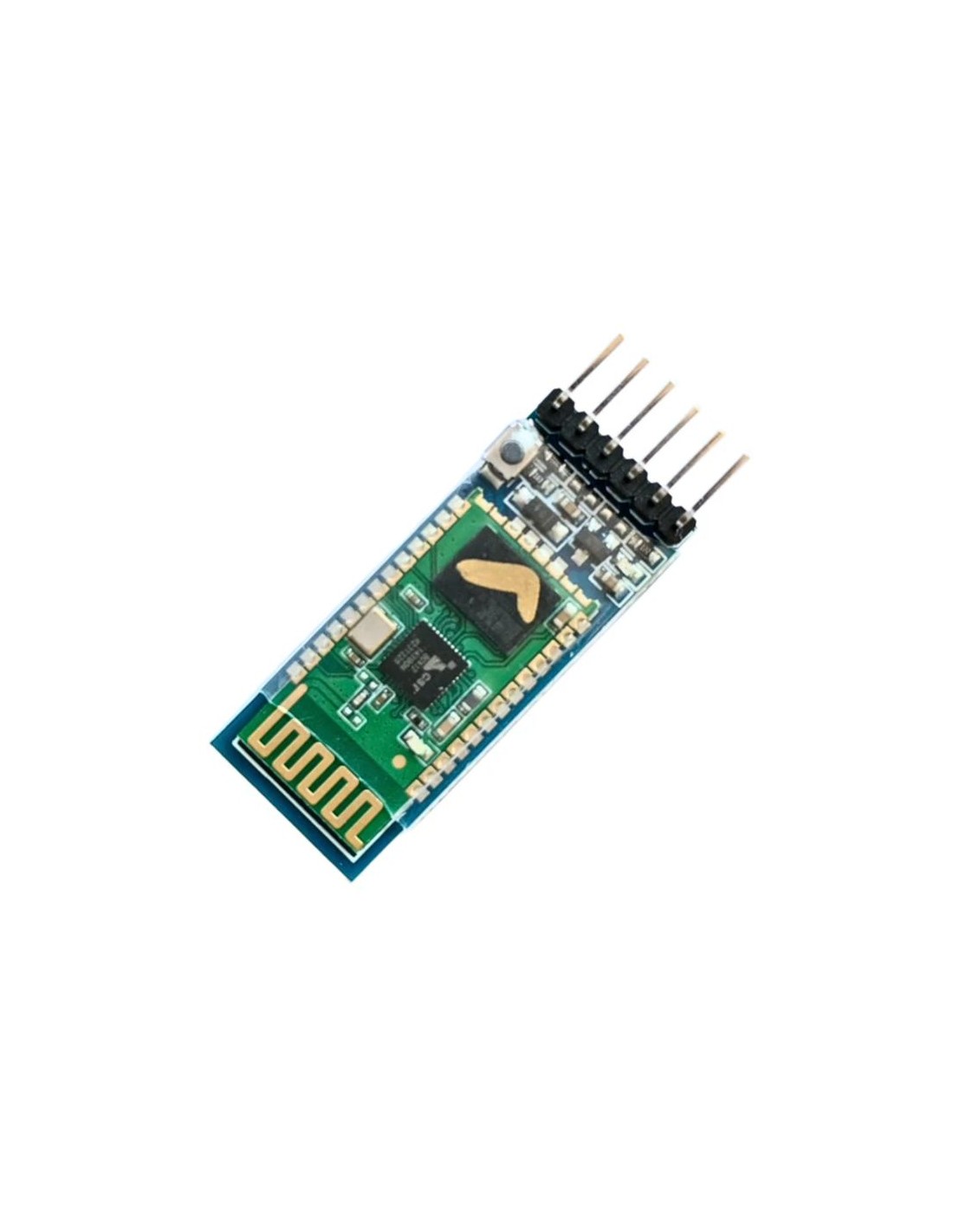

Bluetooth Module RF Transceiver HC-05
Bluetooth Module RF Transceiver HC-05
Bluetooth Module RF Transceiver HC-05
Bluetooth Module RF Transceiver HC-05

Bluetooth Module RF Transceiver HC-05

Modules
DET519
Part.No: HC-05
€12,95
Τελευταία προϊόντα σε απόθεμα
Άμεση Αποστολή

Το HC-05 είναι ένα δημοφιλές module Bluetooth 2.0 + EDR για ασύρματη σειριακή επικοινωνία UART. Υποστηρίζει λειτουργία Master & Slave, ρύθμιση μέσω AT εντολών και είναι συμβατό με Arduino, ESP32 και Raspberry Pi.



Το Module Bluetooth RF HC-05 είναι ένα από τα πιο δημοφιλή ασύρματα modules για makers και φοιτητές. Χρησιμοποιεί το πρωτόκολλο Bluetooth 2.0 + EDR για να δημιουργήσει μια διαφανή σειριακή ζεύξη UART μεταξύ του μικροελεγκτή σου και οποιασδήποτε συσκευής Bluetooth — smartphone, tablet ή υπολογιστή — χωρίς καμία αλλαγή στον κώδικα σου.

Κύρια Χαρακτηριστικά

  • Πρωτόκολλο Bluetooth 2.0 + EDR: Δοκιμασμένο ασύρματο πρότυπο → αξιόπιστη μεταφορά δεδομένων με ευρεία συμβατότητα
  • Λειτουργία Master & Slave: Ρυθμιζόμενη μέσω AT εντολών → σύνδεση με άλλες συσκευές ή αποδοχή εισερχόμενων συνδέσεων
  • Διαφανής UART γέφυρα: Λειτουργεί σαν ασύρματο σειριακό καλώδιο → δεν απαιτείται ειδική βιβλιοθήκη
  • Ρύθμιση μέσω AT Commands: Baud rate, όνομα, PIN και mode → πλήρης έλεγχος της συμπεριφοράς του module
  • Ενσωματωμένη κεραία PCB: Συμπαγής σχεδιασμός → δεν απαιτείται εξωτερική κεραία

Pinout & Σύνδεση

PIN Σύμβολο Περιγραφή
1 VCC Τροφοδοσία (3.6 V – 6 V)
2 GND Γείωση
3 TXD Έξοδος σειριακών δεδομένων (συνδέεται στο RX του MCU)
4 RXD Είσοδος σειριακών δεδομένων (συνδέεται στο TX του MCU)
5 STATE Ένδειξη κατάστασης σύνδεσης
6 EN / KEY Ενεργοποίηση λειτουργίας AT εντολών (HIGH = AT mode)

⚠ Σημείωση σύνδεσης: Η ακίδα RXD του HC-05 λειτουργεί στα 3.3 V λογικής. Κατά τη σύνδεση με Arduino 5 V, χρησιμοποιήστε διαιρέτη τάσης (π.χ. 1 kΩ + 2 kΩ) στη γραμμή TX→RXD για να προστατέψετε το module. Η έξοδος TXD στα 3.3 V διαβάζεται κανονικά από εισόδους Arduino 5 V χωρίς μετατροπή επιπέδου.

Συμβατότητα

  • Arduino UNO / Nano / Mega (5 V): Συμβατό — χρησιμοποιήστε διαιρέτη τάσης στη γραμμή Arduino TX → HC-05 RXD.
  • ESP32 / ESP8266 (3.3 V): Πλήρως συμβατό σε επίπεδο λογικής· τροφοδοτείται από 3.3 V έως 5 V.
  • Raspberry Pi (3.3 V): Συμβατό μέσω ακίδων UART GPIO στα 3.3 V λογικής.

Τυπικές Εφαρμογές

  • Ασύρματος έλεγχος Arduino ρομπότ ή RC οχημάτων μέσω εφαρμογής smartphone
  • Αποστολή δεδομένων αισθητήρων (θερμοκρασία, υγρασία, GPS) σε PC ή κινητή συσκευή χωρίς καλώδιο USB
  • Κατασκευή ασύρματων καταγραφέων δεδομένων που μεταδίδουν μετρήσεις σε Bluetooth τερματικό
  • DIY πίνακες οικιακής αυτοματισμού ελεγχόμενοι μέσω Bluetooth
  • Επικοινωνία δύο μικροελεγκτών (ζεύξη Master–Slave μεταξύ δύο modules HC-05)

Τεχνικά Χαρακτηριστικά

Χαρακτηριστικό Τιμή
Διεπαφή UART (TTL Serial)
Τάση τροφοδοσίας 3.6 V – 6 V
Ρεύμα λειτουργίας ~30 mA (κατά τη σύνδεση), ~8 mA (σε αδράνεια)
Πρωτόκολλο Bluetooth Bluetooth 2.0 + EDR
Εύρος ζώνης RF 2.4 GHz ISM Band
Εμβέλεια έως ~10 m (Class 2)
Ρυθμός baud (προεπιλογή) 9600 bps (ρυθμιζόμενο μέσω AT)
Υποστηριζόμενοι ρυθμοί baud 1200 – 1382400 bps
Λογική εισόδου/εξόδου 3.3 V (RXD), 3.3 V (TXD)
Λειτουργία Master, Slave (ρυθμιζόμενο μέσω AT)
Κεραία Ενσωματωμένη PCB
Διαστάσεις module ~28 mm × 15 mm

Περιεχόμενο Συσκευασίας

  • 1 × Module Bluetooth RF HC-05

Σημείωση: Το HC-05 διατίθεται συχνά ως γυμνό module (χωρίς breakout board) ή τοποθετημένο σε breakout board με ρυθμιστή τάσης και διαιρέτη λογικής. Ελέγξτε την έκδοση του προϊόντος πριν τη σύνδεση για να βεβαιωθείτε για τα επίπεδα τάσης.
