Μοτέρ & Βάσεις
MOT088
Part.No: L298N
€5,50
Σε Απόθεμα
Άμεση Αποστολή
Το module L298N Dual Motor Driver σας επιτρέπει να ελέγχετε 2 DC μοτέρ ή 1 stepper μέσω Arduino, ESP32 ή Raspberry Pi, με PWM ταχύτητα, ψύκτρα και ενσωματωμένο ρυθμιστή 5V.

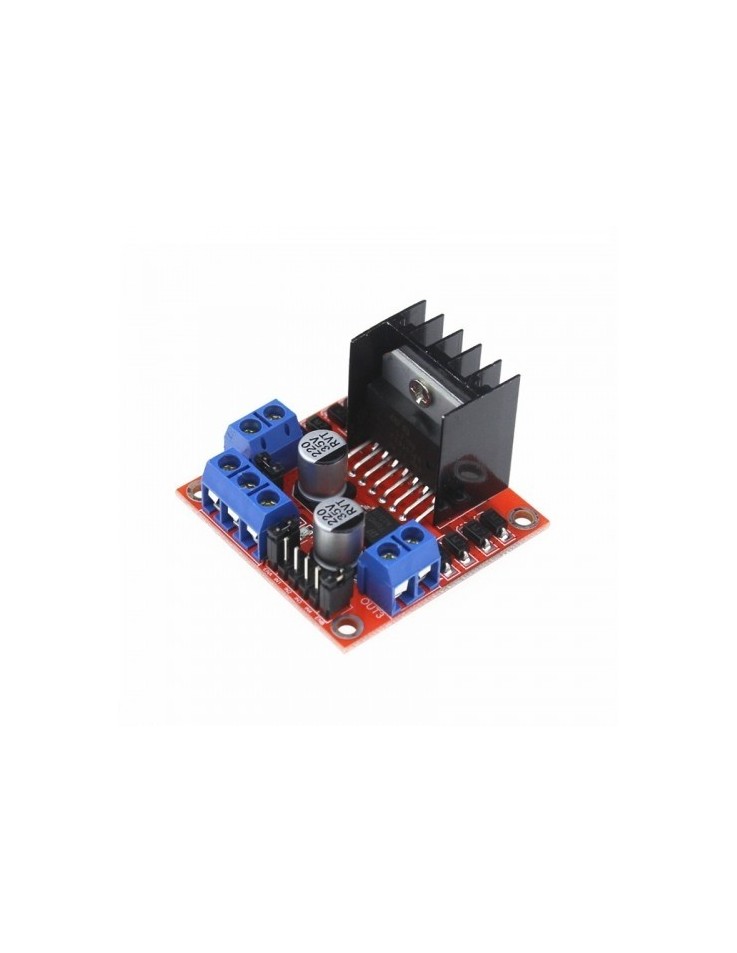

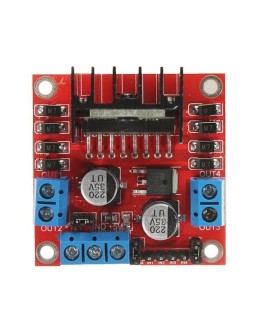

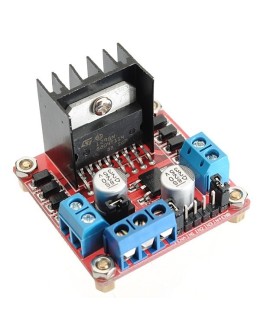

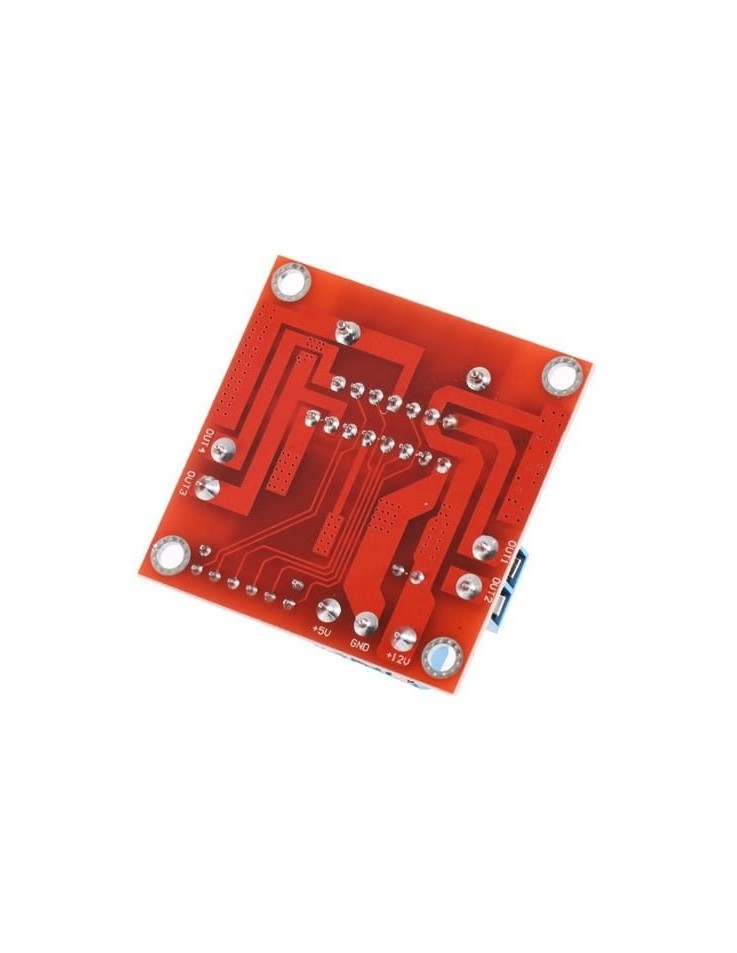

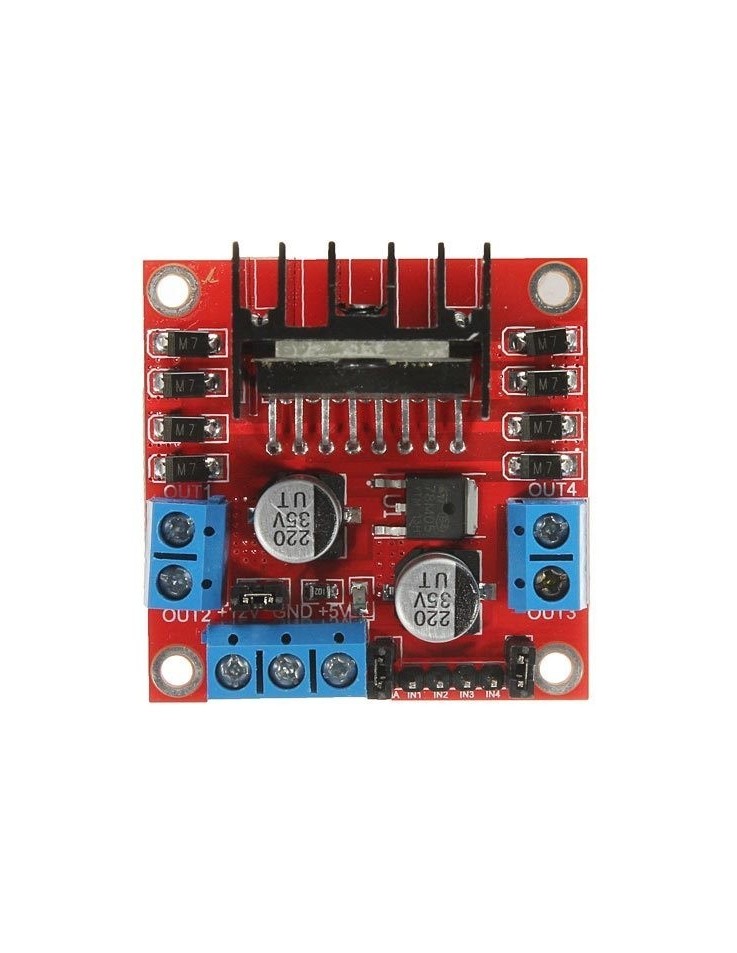

Το Dual Motor Driver Module L298N (MPN: L298N) είναι ένα από τα πιο δημοφιλή modules ελέγχου κινητήρων στην κοινότητα των makers, βασισμένο στο κλασικό IC L298N Dual H-Bridge. Επιτρέπει σε έναν μικροελεγκτή χαμηλής ισχύος — όπως Arduino, ESP32 ή Raspberry Pi — να ελέγχει με πλήρη ασφάλεια έως 2 DC μοτέρ ανεξάρτητα ή 1 διπολικό βηματικό μοτέρ (stepper), με πλήρη έλεγχο ταχύτητας μέσω PWM και κατεύθυνσης μέσω ψηφιακής λογικής. Αν χτίζετε ρομπότ με τροχούς, μηχανισμό ζώνης μεταφοράς ή μικρό CNC, το L298N module είναι η δοκιμασμένη λύση.

Κύρια Χαρακτηριστικά

  • Αρχιτεκτονική Dual H-Bridge: Ελέγχει 2 DC μοτέρ ή 1 διπολικό stepper ανεξάρτητα — ιδανικό για ρομπότ διαφορικής κίνησης χωρίς επιπλέον hardware.
  • Έλεγχος Κατεύθυνσης & Ταχύτητας (PWM): Η κατεύθυνση ορίζεται μέσω ψηφιακών pins· η ταχύτητα ρυθμίζεται με σήμα PWM στα Enable A/B — ομαλός και ακριβής έλεγχος από οποιονδήποτε μικροελεγκτή.
  • Ενσωματωμένη Αλουμινένια Ψύκτρα: Η μεγάλη ψύκτρα απάγει αποτελεσματικά τη θερμότητα, υποστηρίζοντας μέγιστη ισχύ διάχυσης 20 W (στους T = 75 °C) — σταθερή λειτουργία ακόμα και σε παρατεταμένα sessions.
  • Ενσωματωμένος Ρυθμιστής 5 V: Το module παρέχει έξοδο 5 V λογικής τροφοδοσίας για τον μικροελεγκτή σας από την τροφοδοσία των μοτέρ — μειώνει την ανάγκη για ξεχωριστή πηγή τροφοδοσίας.
  • Jumpers Ενεργοποίησης (Enable A/B): Αφαιρέσιμα jumpers στα Enable pins επιτρέπουν είτε μόνιμη ενεργοποίηση είτε σύνδεση PWM γραμμών — ευελιξία για απλή ή προχωρημένη καλωδίωση.

Pinout & Σύνδεση

PINΣύμβολοΠεριγραφή
1IN1Είσοδος ελέγχου κατεύθυνσης Μοτέρ Α (ψηφιακό HIGH/LOW)
2IN2Είσοδος ελέγχου κατεύθυνσης Μοτέρ Α (ψηφιακό HIGH/LOW)
3IN3Είσοδος ελέγχου κατεύθυνσης Μοτέρ Β (ψηφιακό HIGH/LOW)
4IN4Είσοδος ελέγχου κατεύθυνσης Μοτέρ Β (ψηφιακό HIGH/LOW)
5ENAEnable / PWM έλεγχος ταχύτητας Μοτέρ Α (jumper ή σήμα PWM)
6ENBEnable / PWM έλεγχος ταχύτητας Μοτέρ Β (jumper ή σήμα PWM)
7OUT1 / OUT2Ακροδέκτες εξόδου Μοτέρ Α
8OUT3 / OUT4Ακροδέκτες εξόδου Μοτέρ Β
9VMSΕίσοδος τροφοδοσίας μοτέρ
10VSS / 5VΡυθμισμένη έξοδος 5 V (για τροφοδοσία λογικής μικροελεγκτή)
11GNDΚοινή γείωση

Τεχνικές Προδιαγραφές

ΧαρακτηριστικόΤιμή
ΔιεπαφήΨηφιακά pins (IN1–IN4) + PWM (ENA, ENB)
Τάση Τροφοδοσίας Μοτέρ (VMS)5 V – 35 V DC
Τάση Λογικής (VSS)5 V (ενσωματωμένος ρυθμιστής)
Μέγιστο Συνεχές Ρεύμα ανά κανάλι2 A
Μέγιστο Ρεύμα Αιχμής ανά κανάλι3 A
Μέγιστη Ισχύς Διάχυσης20 W (στους 75 °C)
Αριθμός Καναλιών2 (DC) ή 1 (Stepper)
ΨύκτραΝαι, αλουμινένια ενσωματωμένη
Διαστάσειςπερίπου 43 × 43 × 26 mm
MPNL298N

Συμβατότητα & Εφαρμογές

Το module L298N είναι πλήρως συμβατό με Arduino Uno, Nano, Mega, ESP32, ESP8266, Raspberry Pi και οποιονδήποτε μικροελεγκτή με ψηφιακές και PWM εξόδους 3,3 V ή 5 V. Χρησιμοποιείται ευρέως σε:

  • Ρομποτικά οχήματα διαφορικής κίνησης (2WD, 4WD)
  • Βηματικούς κινητήρες σε 3D printers και CNC μηχανές
  • Αυτοματισμούς με ζώνες μεταφοράς και μηχανισμούς
  • Εκπαιδευτικά projects και πρωτότυπα makers

Περιεχόμενα Συσκευασίας

  • 1 × Module L298N Dual Motor Driver με ψύκτρα
Τάση Λειτουργίας (V)
5-35
