5V Relay Module - 2 Channel
5V Relay Module - 2 Channel
5V Relay Module - 2 Channel
5V Relay Module - 2 Channel

5V Relay Module - 2 Channel

Ηλεκτρονόμοι (Relay)
REL710
€4,50
Σε Απόθεμα
Άμεση Αποστολή

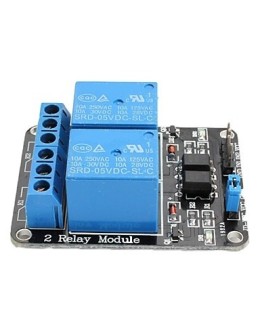

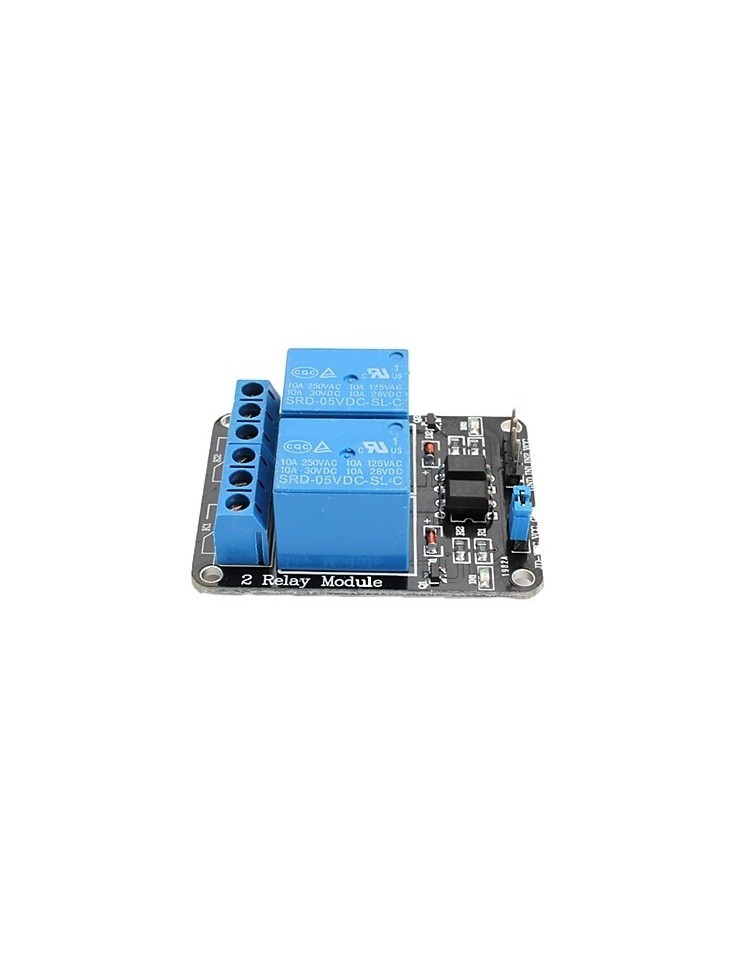

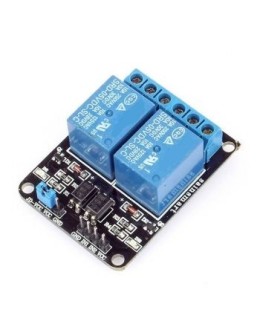

Το 5V 2-Channel Relay Module είναι έτοιμη πλακέτα SPDT relé για Arduino και MCU με λογική 5V. Ελέγχει 2 ανεξάρτητα φορτία AC 250V/10A ή DC 30V/10A, με LED ένδειξης και απλή καλωδίωση 3 ακίδων.



Το 5V 2-Channel Relay Module είναι μια έτοιμη πλακέτα διεπαφής SPDT relé, σχεδιασμένη για makers, engineers και hobbyists που θέλουν να ελέγχουν φορτία υψηλού ρεύματος (AC ή DC) μέσα από ένα σήμα μικροελεγκτή. Με τάση πηνίου 5VDC, συνδέεται απευθείας σε Arduino, PLC ή οποιοδήποτε MCU με λογική 5V, χωρίς επιπλέον κυκλώματα — ιδανικό για έξυπνο σπίτι, αυτοματισμό και βιομηχανικές εφαρμογές.

Κύρια Χαρακτηριστικά

  • 2 Ανεξάρτητα Κανάλια SPDT: Κάθε relé διαθέτει επαφές Normally Open (NO) και Normally Closed (NC) → ανεξάρτητος έλεγχος δύο φορτίων ταυτόχρονα
  • Υψηλό Ρεύμα Επαφών: Κατηγορία AC 250V / 10A και DC 30V / 10A → εκκίνηση οικιακών συσκευών, κινητήρων και βαλβίδων
  • Πηνίο 5VDC, Ρεύμα Οδήγησης 50–60mA: Ταιριάζει με την έξοδο ψηφιακού pin Arduino χάρη στον ενσωματωμένο οδηγό transistor → χωρίς εξωτερικό transistor
  • LED Ένδειξης Κατάστασης: Ένα LED ανά κανάλι δείχνει αν το relé είναι ενεργοποιημένο → άμεση οπτική επιβεβαίωση κατά την ανάπτυξη
  • Απλή Διεπαφή 3 Ακίδων: VCC, GND, IN ανά κανάλι → εύκολη καλωδίωση, ελάχιστος κώδικας

Pinout & Σύνδεση

ΑκροδέκτηςΣύμβολοΠεριγραφή
VCC+5VΤροφοδοσία module — σύνδεση στα 5V
GNDGNDΚοινή γείωση
IN1Έλεγχος Καναλιού 1Ψηφιακό σήμα για ενεργοποίηση Relé 1 (συνήθως active LOW)
IN2Έλεγχος Καναλιού 2Ψηφιακό σήμα για ενεργοποίηση Relé 2 (συνήθως active LOW)
NONormally OpenΕπαφή φορτίου — ανοιχτή όταν το relé δεν είναι ενεργό
COMCommonΚοινός ακροδέκτης φορτίου
NCNormally ClosedΕπαφή φορτίου — κλειστή όταν το relé δεν είναι ενεργό

Σημείωση καλωδίωσης: Τροφοδοτήστε το module από το pin 5V του Arduino, συνδέστε GND στο GND και οδηγήστε τα IN1/IN2 από οποιοδήποτε ψηφιακό pin εξόδου. Το ενσωματωμένο κύκλωμα οδηγού αναλαμβάνει το ρεύμα πηνίου 50–60mA ώστε το pin του MCU να μην υπερφορτωθεί. Πάντα να χρησιμοποιείτε κατάλληλη μόνωση και ασφάλειες σε φορτία με τάση δικτύου.

Συμβατότητα

  • Arduino UNO / Nano / Mega: Άμεση σύνδεση — η λογική 5V και η τροφοδοσία ταιριάζουν απόλυτα. Χρησιμοποιήστε digitalWrite(pin, LOW) για ενεργοποίηση (active-LOW διαμόρφωση).
  • Raspberry Pi (μέσω buffer transistor): Τα GPIO του RPi είναι 3.3V με περιορισμένο ρεύμα — χρησιμοποιήστε level-shifter ή στάδιο NPN transistor μεταξύ RPi και ακίδων IN.
  • PLC / Βιομηχανικές Έξοδοι 5V: Συμβατό με τυπικές ψηφιακές εξόδους sink/source PLC στα 5V — ιδανικό για μικρές εγκαταστάσεις αυτοματισμού.
  • ESP8266 / ESP32 (3.3V λογική): Τα περισσότερα module λειτουργούν με είσοδο 3.3V στις ακίδες IN, αλλά συνιστάται τροφοδοσία module από ξεχωριστή πηγή 5V για αξιόπιστη λειτουργία.

Τεχνικές Προδιαγραφές

ΧαρακτηριστικόΤιμή
Διεπαφή ΕλέγχουΨηφιακό σήμα 3-pin (VCC, GND, IN) ανά κανάλι
Τάση Τροφοδοσίας5VDC
Ρεύμα Οδήγησης Πηνίου50–60mA ανά κανάλι
Μέγιστο Φορτίο AC250V / 10A
Μέγιστο Φορτίο DC30V / 10A
Αριθμός Καναλιών2 ανεξάρτητα SPDT κανάλια
Τύπος ΕπαφήςSPDT (NO, COM, NC)
Ένδειξη ΚατάστασηςLED ανά κανάλι
Λογική ΕνεργοποίησηςActive LOW (τυπική)

Παράδειγμα Κώδικα Arduino

Το παρακάτω παράδειγμα ενεργοποιεί εναλλάξ τα δύο relé με καθυστέρηση 1 δευτερολέπτου:

const int relay1 = 7;
const int relay2 = 8;

void setup() {
  pinMode(relay1, OUTPUT);
  pinMode(relay2, OUTPUT);
  digitalWrite(relay1, HIGH); // Ανενεργό (active LOW)
  digitalWrite(relay2, HIGH);
}

void loop() {
  digitalWrite(relay1, LOW);  // Ενεργοποίηση Relé 1
  delay(1000);
  digitalWrite(relay1, HIGH); // Απενεργοποίηση Relé 1
  digitalWrite(relay2, LOW);  // Ενεργοποίηση Relé 2
  delay(1000);
  digitalWrite(relay2, HIGH); // Απενεργοποίηση Relé 2
}

Τυπικές Εφαρμογές

  • Έλεγχος φωτισμού και οικιακών συσκευών μέσω Arduino ή Raspberry Pi
  • Αυτοματισμός θερμοκηπίου (αντλίες, ανεμιστήρες, θέρμανση)
  • Έλεγχος κινητήρων DC και βαλβίδων solenoid
  • Συστήματα συναγερμού και ασφαλείας
  • Έξυπνο σπίτι και εφαρμογές IoT
  • Εκπαιδευτικά projects και πρωτότυπα

Προειδοποίηση Ασφαλείας: Κατά τη σύνδεση φορτίων με τάση δικτύου (230V AC), βεβαιωθείτε ότι η πλακέτα είναι τοποθετημένη σε κατάλληλο περίβλημα, με σωστή μόνωση και ασφάλεια. Η εργασία με τάση δικτύου πρέπει να γίνεται μόνο από εξειδικευμένο προσωπικό.
