Ηλεκτρονόμοι (Relay)
REL705
€2,50
Σε Απόθεμα
Άμεση Αποστολή

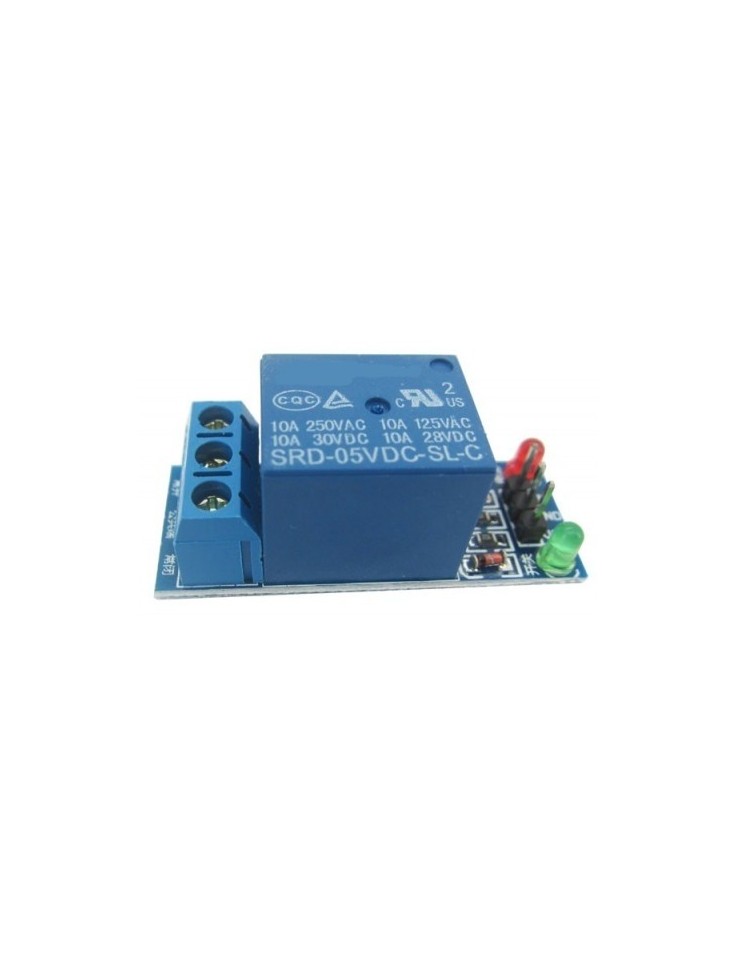

Το 5V Module Ρελέ 1 Καναλιού με Low Level Trigger επιτρέπει στον Arduino, ESP32 και άλλους microcontrollers να ελέγχουν ασφαλώς φορτία AC/DC έως 220V, με οπτοζεύκτη απομόνωσης και ενδεικτικά LED κατάστασης.



Το 5V Module Ρελέ 1 Καναλιού με Low Level Trigger είναι ένα compact module διακοπής που επιτρέπει σε microcontrollers όπως Arduino ή ESP32 να ελέγχουν ασφαλώς φορτία υψηλής τάσης AC ή DC. Η λειτουργία «low level trigger» σημαίνει ότι το ρελέ ενεργοποιείται όταν το σήμα ελέγχου γίνει LOW — ιδανικό για εξόδους open-collector και περιβάλλοντα με ευαισθησία σε θόρυβο. Το module διαθέτει γαλβανική απομόνωση μεταξύ κυκλώματος ελέγχου και κυκλώματος φορτίου, προστατεύοντας τον microcontroller από επικίνδυνες τάσεις.

Κύρια Χαρακτηριστικά

  • Low Level Trigger: Το ρελέ ενεργοποιείται με LOW σήμα → συμβατό με open-collector εξόδους και μειώνει τις ψευδείς ενεργοποιήσεις
  • Απομόνωση με Οπτοζεύκτη: Ηλεκτρική απομόνωση μεταξύ κυκλώματος ελέγχου και φορτίου → προστατεύει τον microcontroller από παλμούς υψηλής τάσης
  • Ενδεικτικά LED: LED τροφοδοσίας και LED κατάστασης ρελέ → άμεση οπτική ανάδραση κατά την ανάπτυξη και τον εντοπισμό σφαλμάτων
  • Επαφές NO και NC: Διαθέσιμες και οι δύο επαφές → ευελιξία καλωδίωσης για κάθε εφαρμογή διακοπής
  • Ακροδέκτες KF301: Μπλε βιδωτοί ακροδέκτες στην πλευρά φορτίου → ασφαλής και εύκολη σύνδεση καλωδίων AC/DC
  • Έλεγχος AC/DC Φορτίων: Διακόπτει φορτία AC έως 220V → κατάλληλο για αυτοματισμό οικιακών συσκευών
  • Συμμόρφωση με διεθνή πρότυπα ασφαλείας: Αύλακα απομόνωσης μεταξύ περιοχής ελέγχου και φορτίου → ασφαλέστερη λειτουργία σε υψηλές τάσεις

Pinout & Σύνδεση

PINΣύμβολοΠεριγραφή
1VCCΤροφοδοσία 5V DC
2GNDΓείωση
3INΕίσοδος σήματος ελέγχου — οδήγησε LOW για ενεργοποίηση του ρελέ
4COMΚοινός ακροδέκτης ρελέ (πλευρά φορτίου)
5NOΚανονικά Ανοιχτή επαφή — συνδέεται με COM όταν το ρελέ είναι ενεργό
6NCΚανονικά Κλειστή επαφή — συνδεδεμένη με COM όταν το ρελέ είναι ανενεργό

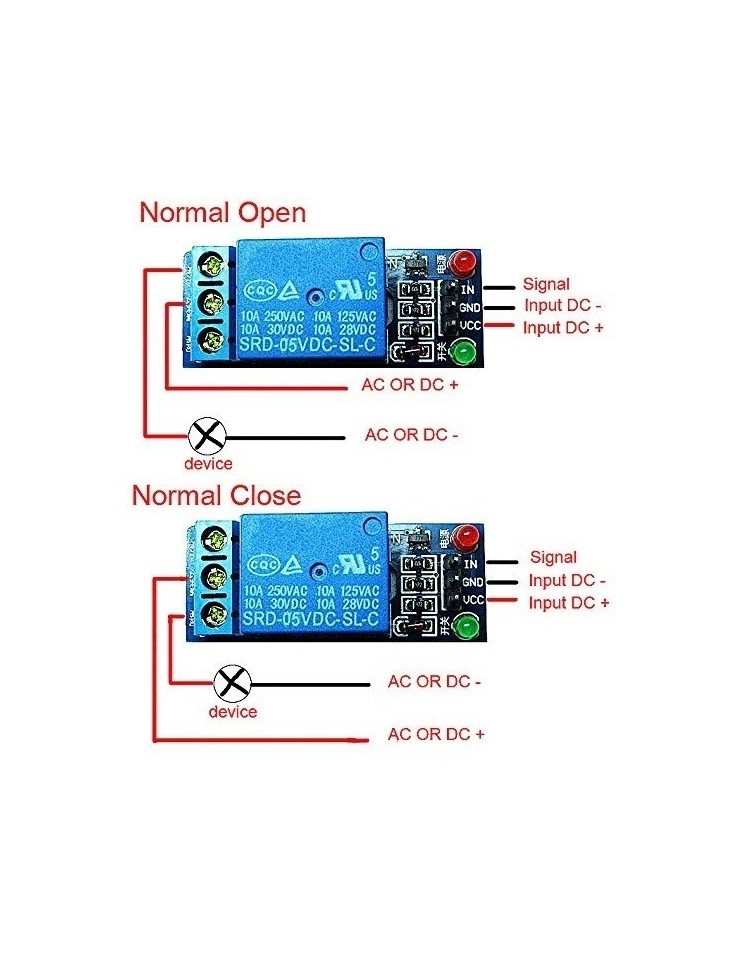

Σημείωση σύνδεσης: Συνδέστε το VCC στα 5V, το GND στη γείωση και το IN σε ψηφιακή έξοδο του microcontroller σας. Οδηγήστε το IN σε LOW για να ενεργοποιήσετε το ρελέ. Συνδέστε το φορτίο AC/DC μεταξύ COM και NO (ή NC) στους βιδωτούς ακροδέκτες KF301.

Συμβατότητα

  • Arduino UNO / Nano / Mega: Άμεση σύνδεση — η λογική 5V και η τροφοδοσία VCC 5V ταιριάζουν απόλυτα. Οδηγήστε το pin IN απευθείας από ψηφιακή έξοδο.
  • ESP32 / ESP8266 (λογική 3.3V): Ο οπτοζεύκτης γενικά ανέχεται τα επίπεδα 3.3V, τροφοδοτήστε όμως το module από 5V. Συνιστάται level shifter για απόλυτη ασφάλεια σήματος.
  • Raspberry Pi: Τροφοδοτήστε από 5V και χρησιμοποιήστε level shifter για τα GPIO 3.3V.
  • Άλλοι Microcontrollers 5V: Οποιοδήποτε σύστημα με ψηφιακές εξόδους 5V είναι πλήρως συμβατό χωρίς πρόσθετα εξαρτήματα.

Τεχνικά Χαρακτηριστικά

ΧαρακτηριστικόΤιμή
ΔιασύνδεσηΨηφιακό σήμα (LOW ενεργοποίηση)
Τάση Τροφοδοσίας5V DC
Ρεύμα Λειτουργίας~70–80mA (ρελέ ενεργό)
Μέγιστο Φορτίο AC10A @ 250V AC
Μέγιστο Φορτίο DC10A @ 30V DC
ΑπομόνωσηΟπτοζεύκτης (optocoupler)
Τύπος TriggerLow Level (ενεργοποίηση με LOW)
ΕπαφέςNO / NC / COM
Ακροδέκτες ΦορτίουKF301 βιδωτοί ακροδέκτες

Εφαρμογές

  • Αυτοματισμός οικιακών συσκευών (φώτα, ανεμιστήρες, αντλίες)
  • Έργα IoT με Arduino, ESP32 ή ESP8266
  • Έλεγχος ηλεκτρικών κυκλωμάτων από microcontroller
  • Αυτοματισμός βιομηχανικών εφαρμογών χαμηλής κλίμακας
  • Εκπαιδευτικά projects ηλεκτρονικής και ρομποτικής
  • Συστήματα συναγερμού και ασφαλείας
