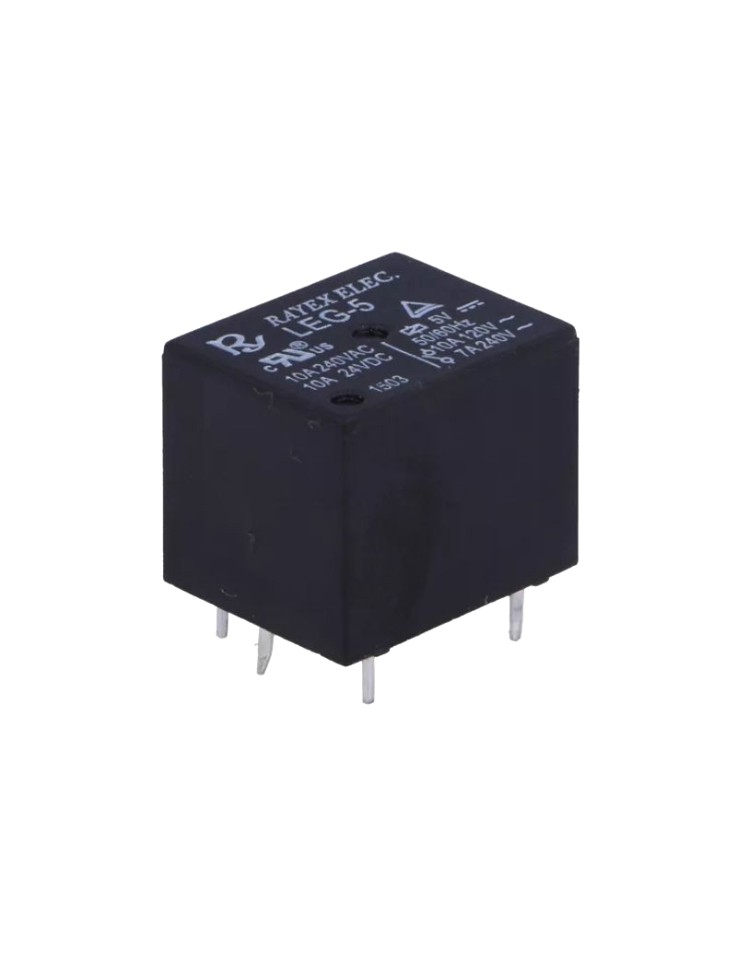

Μινιατούρα ρελέ PCB 5V DC 10A SPDT της εταιρείας Rayex Electronics.

Relay 5V DC 10A SPDT 5-pin

Ηλεκτρονόμοι (Relay)
REL034
Part.No: LEG-5
€1,30
Σε Απόθεμα
Άμεση Αποστολή

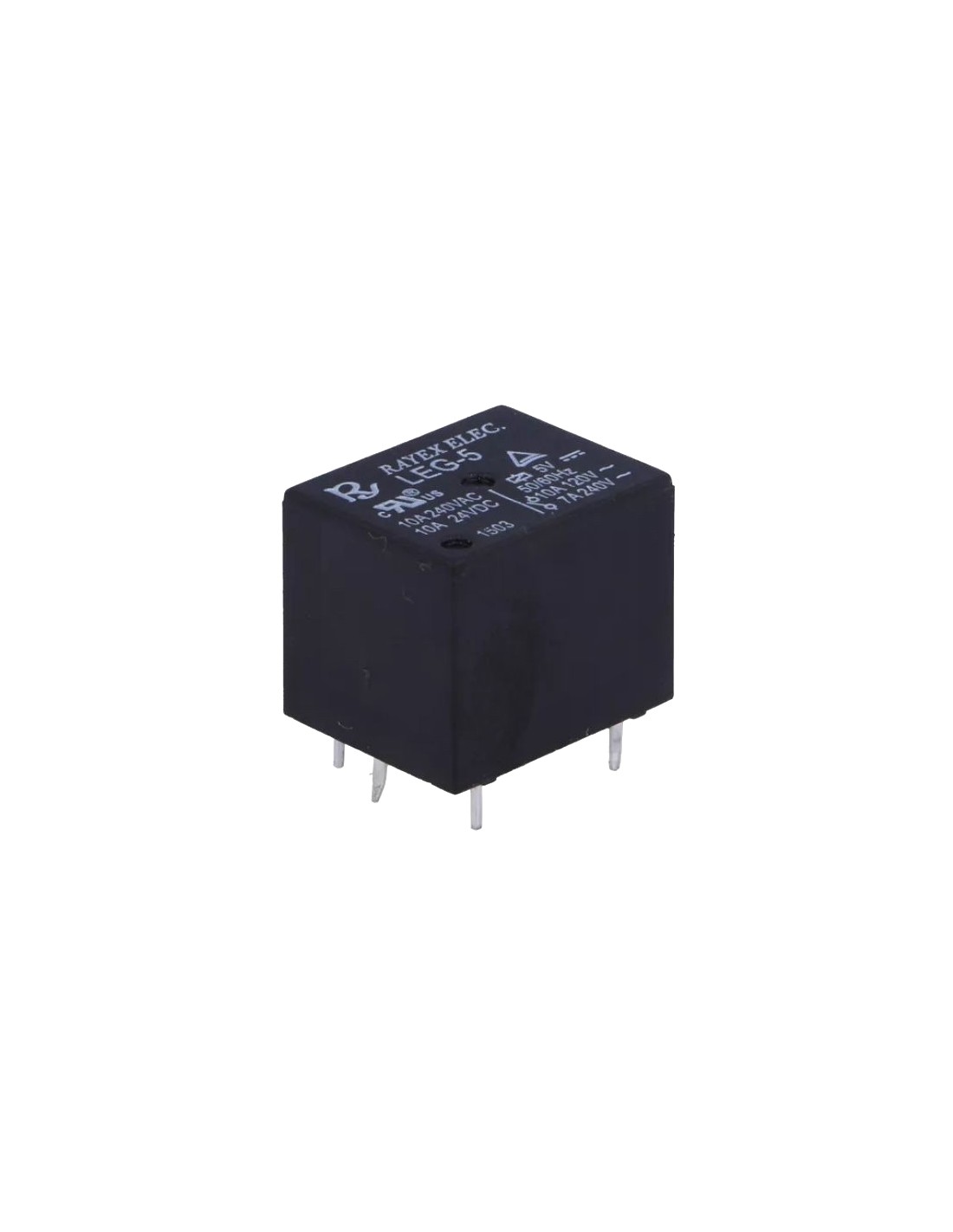

Το Rayex LEG-5 είναι ένα ηλεκτρομηχανικό ρελέ μινιατούρα (SPDT) 1 καναλιού, σχεδιασμένο για απευθείας κόλληση σε πλακέτες τυπωμένου κυκλώματος (PCB). Λειτουργεί με Τάση Διέγερσης 5V DC και διαθέτει επαφές ικανές να αντέξουν μέγιστο φορτίο 10A στα 120V AC ή 10A στα 24V DC. Ως μεμονωμένο εξάρτημα (όχι module), δεν διαθέτει optocoupler και απαιτεί κύκλωμα οδήγησης (π.χ. με ένα τρανζίστορ) για απευθείας σύνδεση με μικροελεγκτές. Είναι η ιδανική επιλογή για ενσωμάτωση σε custom πλακέτες αυτοματισμού και Smart Home.



Αξιόπιστος Έλεγχος Συσκευών σε Μέγεθος Μινιατούρας

Το relay LEG-5 της Rayex Electronics γεφυρώνει με ασφάλεια τα κυκλώματα ελέγχου χαμηλής τάσης με συσκευές υψηλότερων απαιτήσεων. Χάρη στο μικρό του αποτύπωμα (miniature), αποτελεί το απόλυτο εξάρτημα (jellybean part) για σχεδιαστές ηλεκτρονικών και makers που κατασκευάζουν τις δικές τους πλακέτες τυπωμένου κυκλώματος (PCB).

  • Επαφές SPDT (Single Pole Double Throw): Παρέχει ευελιξία συνδεσμολογίας προσφέροντας τόσο NO όσο και NC επαφές στο ίδιο εξάρτημα (5-pin).
  • Χαμηλή Κατανάλωση Πηνίου: Με αντίσταση πηνίου στα 70Ω και κατανάλωση μόλις 360mW, είναι ενεργειακά αποδοτικό για συνεχή λειτουργία.
  • Συμπαγής Σχεδιασμός: Διαστάσεις μόλις 19.5 x 15.8 x 15mm, ιδανικό για projects με περιορισμένο χώρο.

Συχνές Ερωτήσεις

Τι διαφορά έχει η επαφή NO από την NC;
Το SPDT ρελέ διαθέτει έναν κοινό ακροδέκτη (COM). Η επαφή NO (Normally Open) αφήνει το ρεύμα να περάσει ΠΡΟΣ το φορτίο ΜΟΝΟ όταν το ρελέ οπλίσει (δώσουμε 5V). Η επαφή NC (Normally Closed) επιτρέπει στο ρεύμα να περνάει συνέχεια και το διακόπτει όταν το ρελέ οπλίσει.

Μπορώ να το συνδέσω απευθείας σε ένα pin του Arduino (5V);
Όχι. Καθώς πρόκειται για "γυμνό" ρελέ και όχι για relay module, το πηνίο τραβάει περίπου 72mA, ρεύμα που ξεπερνά το όριο ασφαλείας των ψηφιακών εξόδων του Arduino (συνήθως 20-40mA). Απαιτείται η χρήση ενός απλού τρανζίστορ (π.χ. 2N2222) και μιας διόδου προστασίας (flyback diode) για ασφαλή διέγερση.

Τύπος Ρελέ Ηλεκτρομηχανικό (Μινιατούρα PCB)
Διάταξη Επαφών 1 Form C (SPDT) - 5 Pins
Τάση Διέγερσης / Πηνίου 5V DC
Μέγιστο Φορτίο Επαφών 10A / 120V AC ή 10A / 24V DC
Ρεύμα & Ισχύς Πηνίου 72mA / 360mW (Αντίσταση 70Ω)
Χρόνος Απόκρισης Operate: 8ms / Release: 8ms
Διαστάσεις / Βήμα (Pitch) 19.5 x 15.8 x 15mm / 2mm pitch

Η τιμή αφορά ένα (1) τεμάχιο.

Προσοχή: Ο χειρισμός τάσεων δικτύου (AC) είναι επικίνδυνος και μπορεί να αποβεί μοιραίος. Οι συνδέσεις πρέπει να γίνονται με τον εξοπλισμό εκτός πρίζας και συνιστάται αυστηρά να εκτελούνται από αδειούχο/εξειδικευμένο ηλεκτρολόγο. Βεβαιωθείτε ότι οι γραμμές του PCB σας έχουν το κατάλληλο πάχος (trace width) για να αντέξουν 10A.
