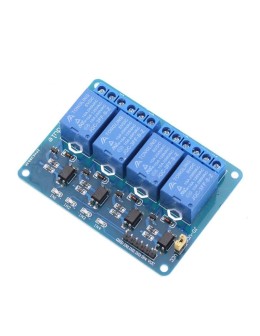

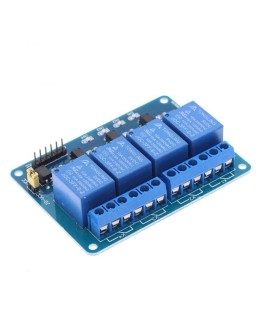

5V Relay Module - 4 Channel
5V Relay Module - 4 Channel
5V Relay Module - 4 Channel
5V Relay Module - 4 Channel

5V Relay Module - 4 Channel

Ηλεκτρονόμοι (Relay)
REL720
€6,50
Σε Απόθεμα
Άμεση Αποστολή
Το 5V Module Ρελέ 4 Καναλιών επιτρέπει σε μικροελεγκτές 5V να διακόπτουν φορτία AC/DC υψηλού ρεύματος. Με 4 ανεξάρτητα κανάλια SPDT, LED ένδειξης και άμεση συμβατότητα με Arduino, είναι ιδανικό για αυτοματισμό και βιομηχανικό έλεγχο.



Το 5V Module Ρελέ 4 Καναλιών είναι μια έτοιμη πλακέτα διασύνδεσης που επιτρέπει σε οποιονδήποτε μικροελεγκτή 5V να διακόπτει με ασφάλεια φορτία AC ή DC υψηλού ρεύματος. Καθένα από τα τέσσερα ανεξάρτητα ρελέ SPDT οδηγείται μόλις με 50–60mA από τον ακροδέκτη GPIO του MCU σας, καθιστώντας το ιδανική λύση για έξυπνο σπίτι, βιομηχανικό έλεγχο και projects που απαιτούν διακοπή δικτύου ή DC υψηλής τάσης.

Κύρια Χαρακτηριστικά

  • 4 Ανεξάρτητα Κανάλια SPDT: Κάθε κανάλι προσφέρει επαφές Normally Open (NO) και Normally Closed (NC) → μέγιστη ευελιξία καλωδίωσης για κάθε εφαρμογή
  • Επαφές Υψηλού Ρεύματος: Βαθμολόγηση AC250V 10A / DC30V 10A ανά κανάλι → ασφαλής διακοπή οικιακών συσκευών, κινητήρων και φωτισμού
  • Τάση Πηνίου 5VDC: Οδηγείται απευθείας από λογική 5V → χωρίς ανάγκη για επιπλέον κυκλώματα με Arduino ή άλλα MCU 5V
  • Χαμηλό Ρεύμα Οδήγησης: 50–60mA ανά πηνίο ρελέ → συμβατό με τυπικές εξόδους GPIO χωρίς εξωτερικούς οδηγούς
  • LED Ένδειξης Κατάστασης: Ένα LED ανά κανάλι ρελέ → άμεση οπτική πληροφόρηση κατά την ανάπτυξη και τον εντοπισμό σφαλμάτων
  • Ευρεία Συμβατότητα MCU: Λειτουργεί με Arduino, εξόδους PLC και οποιοδήποτε MCU με σήματα ελέγχου 5V → plug-and-play λύση για αμέτρητες πλατφόρμες

Pinout & Σύνδεση

ΑκροδέκτηςΣύμβολοΠεριγραφή
VCCVCCΤροφοδοσία 5V για τα πηνία των ρελέ
GNDGNDΚοινή γείωση
IN1CH1Σήμα ελέγχου για Ρελέ 1 (τυπικά active LOW)
IN2CH2Σήμα ελέγχου για Ρελέ 2
IN3CH3Σήμα ελέγχου για Ρελέ 3
IN4CH4Σήμα ελέγχου για Ρελέ 4

Σημείωση σύνδεσης: Συνδέστε το VCC στο pin 5V του Arduino και το GND στη γείωση. Συνδέστε τα IN1–IN4 σε οποιαδήποτε διαθέσιμα ψηφιακά pins GPIO. Οι ακροδέκτες βίδωσης κάθε ρελέ εκθέτουν τις συνδέσεις NO, COM και NC για την καλωδίωση του φορτίου σας.

Συμβατότητα

  • Arduino UNO / Nano / Mega: Φυσική λογική 5V – άμεση χρήση χωρίς μετατροπέα επιπέδου
  • Έξοδοι PLC: Συμβατό με τυπικές ψηφιακές εξόδους PLC 5V για βιομηχανικές εφαρμογές διακοπής
  • Οποιοδήποτε MCU 5V: Υποστηρίζει όλους τους μικροελεγκτές που λειτουργούν σε λογικά επίπεδα 5V

Τυπικές Εφαρμογές

  • Αυτοματισμός έξυπνου σπιτιού: Έλεγχος φώτων, ανεμιστήρων και οικιακών συσκευών από Arduino ή ελεγκτή οικιακής αυτοματοποίησης
  • Βιομηχανικός έλεγχος πεδίου: Διασύνδεση λογικής MCU χαμηλής τάσης με βαρέος τύπου βιομηχανικό εξοπλισμό μέσω συστημάτων PLC
  • DIY ηλεκτρονικά projects: Ιδανικό για πειραματισμό και κατασκευή πρωτοτύπων που απαιτούν έλεγχο υψηλής ισχύος από μικρούς μικροελεγκτές
  • Έλεγχος αντλιών και κινητήρων: Ενεργοποίηση και απενεργοποίηση αντλιών νερού, κινητήρων DC και άλλων επαγωγικών φορτίων με ασφάλεια
  • Συστήματα συναγερμού: Ενσωμάτωση σε κυκλώματα ασφαλείας για αυτόματη ενεργοποίηση σειρήνων ή κλειδαριών

Τεχνικά Χαρακτηριστικά

ΧαρακτηριστικόΤιμή
ΔιασύνδεσηGPIO ψηφιακές έξοδοι (active LOW τυπικά)
Τάση Τροφοδοσίας5V DC
Ρεύμα Οδήγησης Πηνίου50–60mA ανά κανάλι
Μέγιστο Ρεύμα Επαφών10A ανά κανάλι
Τάση Επαφών AC250V AC
Τάση Επαφών DC30V DC
Αριθμός Καναλιών4
Τύπος ΡελέSPDT (NO / COM / NC)
Ένδειξη ΚατάστασηςLED ανά κανάλι
