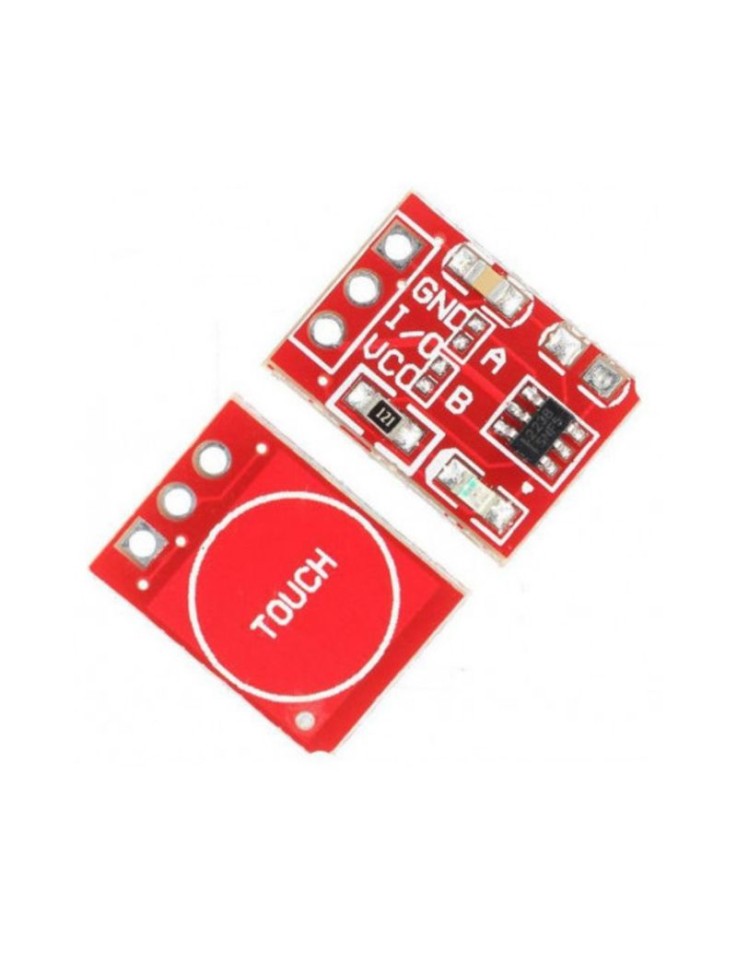

Αισθητήρας αφής TP223

Αισθητήρας αφής TP223

Αισθητήρες
DET691
Part.No: TP223
€1,95
Σε Απόθεμα
Άμεση Αποστολή
Αισθητήρας αφής TP223 — μικρό capacitive touch module για άμεση αντικατάσταση μηχανικών διακοπτών σε Arduino, ESP32, Raspberry Pi και άλλες πλακέτες μικροελεγκτών.



Ο Αισθητήρας Αφής TP223 (MPN: TP223) είναι ένα compact capacitive touch sensor module που ανιχνεύει την αλλαγή χωρητικότητας από την επαφή του δακτύλου και εξάγει ψηφιακό σήμα. Αποτελεί σύγχρονη, αξιόπιστη εναλλακτική στους παραδοσιακούς μηχανικούς διακόπτες — χωρίς θόρυβο, χωρίς φθορά, με ελάχιστο αποτύπωμα. Ιδανικό για makers, φοιτητές και engineers που θέλουν να προσθέσουν touch input στις κατασκευές τους.

Κύρια Χαρακτηριστικά

  • Capacitive Ανίχνευση Αφής: Αντιδρά στην αλλαγή χωρητικότητας → δεν απαιτείται πίεση, μηδενική μηχανική φθορά
  • Ψηφιακή Έξοδος: Εξάγει καθαρό σήμα HIGH/LOW → άμεσα αναγνώσιμο από οποιοδήποτε ψηφιακό pin μικροελεγκτή
  • Compact Μορφή: Μικρό PCB → χωράει εύκολα σε στενά περιβλήματα και πρωτότυπα
  • Απλή Σύνδεση 3 Pins: VCC, GND, SIG → δεν χρειάζονται επιπλέον εξαρτήματα
  • Χαμηλή Κατανάλωση: Αποδοτικό IC TP223 → κατάλληλο για projects με μπαταρία

Pinout & Σύνδεση

PINΣύμβολοΠεριγραφή
1VCCΘετική τροφοδοσία
2GNDΓείωση
3SIG / OUTΨηφιακή έξοδος (HIGH κατά την αφή)

Σημείωση σύνδεσης: Συνδέστε VCC στο 3.3V ή 5V της πλακέτας σας, GND στη γείωση και SIG σε οποιοδήποτε ψηφιακό pin εισόδου. Δεν απαιτείται εξωτερική αντίσταση pull-up.

Συμβατότητα

  • Arduino UNO / Nano (5V): Πλήρως συμβατό — VCC στα 5V, SIG σε ψηφιακό pin.
  • ESP32 / ESP8266 (3.3V): Πλήρως συμβατό — VCC στα 3.3V, το επίπεδο εξόδου είναι ασφαλές για GPIO 3.3V.
  • Raspberry Pi (3.3V GPIO): Συμβατό — τροφοδοτήστε με 3.3V και συνδέστε SIG απευθείας σε GPIO pin.

Τυπικές Εφαρμογές

  • Έξυπνος φωτισμός: Αντικαταστήστε μηχανικό διακόπτη με αθόρυβο touch pad για έλεγχο LED ή relay.
  • DIY & Smart Home: Προσθέστε κουμπιά αφής σε custom περιβλήματα χωρίς τρύπες για μηχανικούς διακόπτες.
  • Ρομποτική: Χρησιμοποιήστε ως αισθητήρα επαφής ή στοιχείο διεπαφής σε robot.
  • Διαδραστικές οθόνες: Ενεργοποίηση animations ή μεταβάσεων σε projects με οθόνη Arduino/ESP32.
  • Wearables & compact συσκευές: Ενσωματώστε touch διεπαφή σε μικρά, τροφοδοτούμενα από μπαταρία περιβλήματα.

Τεχνικά Χαρακτηριστικά

ΧαρακτηριστικόΤιμή
ΔιεπαφήΨηφιακή έξοδος (SIG)
Τάση Λειτουργίας2.0V – 5.5V
Λογική ΕξόδουHIGH κατά την αφή, LOW σε ηρεμία (default)
ICTP223
MPNTP223

Συχνές Ερωτήσεις

Q: Λειτουργεί ο TP223 μέσα από πλαστικό ή ακρυλικό κάλυμμα;
A: Ναι. Η capacitive ανίχνευση διαπερνά μη αγώγιμα υλικά μέχρι μερικά χιλιοστά, καθιστώντας τον κατάλληλο για σφραγισμένα περιβλήματα.

Q: Η έξοδος παραμένει HIGH όσο κρατώ το δάχτυλο ή κάνει toggle;
A: Εξ ορισμού, ο TP223 εξάγει HIGH όσο υπάρχει αφή (momentary mode). Ορισμένα module διαθέτουν solder pads για ρύθμιση σε toggle (latching) mode — ελέγξτε την πλακέτα σας.

Περιεχόμενο Συσκευασίας: 1 × Αισθητήρας Αφής TP223

⚠ Σημείωση: Διατηρήστε την επιφάνεια αφής καθαρή από υγρασία και αγώγιμους ρύπους για αξιόπιστη ανίχνευση. Αποφύγετε επαφή με την κάτω πλευρά του PCB κατά τη λειτουργία για να μην προκαλείτε ψευδείς ενεργοποιήσεις.
