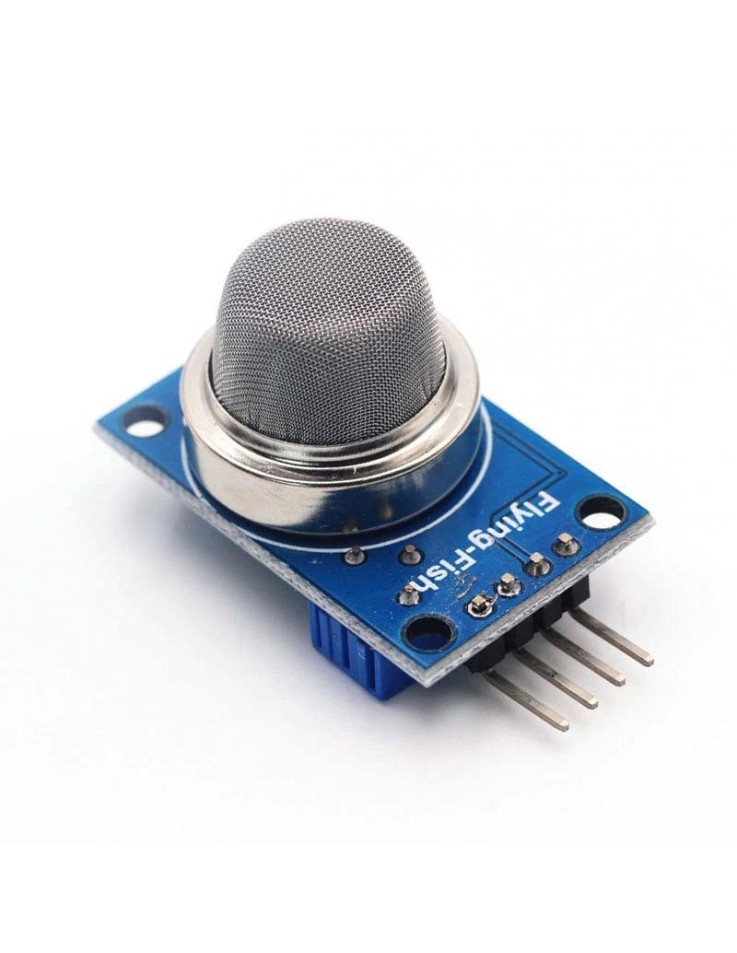

Αισθητήρας Βενζολίου - Ποιότητας Αέρα MQ-135

Αισθητήρες
DET665
Part.No: MQ-135
€4,95
Σε Απόθεμα
Άμεση Αποστολή
Ο αισθητήρας MQ-135 ανιχνεύει βενζόλιο, αλκοόλ, καπνό και θειώδη αέρια. Λειτουργεί στα 5V DC με αναλογική και ψηφιακή TTL έξοδο. Ιδανικός για Arduino και μικροελεγκτές.



Το Module Αισθητήρα Ποιότητας Αέρα MQ-135 (MPN: MQ-135) είναι ένας ευέλικτος αισθητήρας αερίων ευαίσθητος σε βενζόλιο, αλκοόλ, καπνό και θειώδη αέρια. Λειτουργεί στα 5V DC και παρέχει ταυτόχρονα αναλογική (AO) και ψηφιακή TTL (DO) έξοδο, διευκολύνοντας την ενσωμάτωσή του σε κάθε μικροελεγκτή 5V. Καθώς η συγκέντρωση των αερίων αυξάνεται, η τάση αναλογικής εξόδου ανεβαίνει αναλογικά — παρέχοντας συνεχή, πραγματικού χρόνου ανάγνωση ποιότητας αέρα.

Κύρια Χαρακτηριστικά

  • Ανίχνευση Πολλαπλών Αερίων: Ευαίσθητο σε βενζόλιο, αλκοόλ, καπνό και θειώδη → κάλυψη ευρέος φάσματος απειλών ποιότητας εσωτερικού αέρα
  • Διπλή Έξοδος Σήματος: Ταυτόχρονη αναλογική (AO) και ψηφιακή TTL (DO) έξοδος → σύνδεση σε ADC και ψηφιακές θύρες IO
  • Αναλογική Απόκριση: Η τάση εξόδου αυξάνεται με τη συγκέντρωση αερίου → συνεχής παρακολούθηση συγκέντρωσης
  • TTL Ενεργή-Χαμηλή Έξοδος: Το DO πηγαίνει LOW όταν ξεπεραστεί το κατώφλι → άμεση ενεργοποίηση διακοπών ή LED
  • Ρυθμιζόμενη Ευαισθησία: Ενσωματωμένο ποτενσιόμετρο για ρύθμιση κατωφλίου → προσαρμογή του σημείου συναγερμού στις ανάγκες σας
  • Γρήγορη Απόκριση & Ανάκαμψη: Ταχεία αντίδραση σε αλλαγές αερίου → κατάλληλο για συστήματα παρακολούθησης πραγματικού χρόνου
  • Ένδειξη Εξόδου Σήματος: Ενσωματωμένο LED ενεργοποιείται με την ψηφιακή έξοδο → άμεση οπτική επιβεβαίωση κατά τη δοκιμή

Pinout & Σύνδεση

PINΣύμβολοΠεριγραφή
1VCCΤροφοδοσία — σύνδεση στα 5V DC
2GNDΓείωση
3DOΨηφιακή TTL έξοδος (ενεργή LOW όταν η συγκέντρωση υπερβεί το κατώφλι)
4AOΑναλογική έξοδος — τάση αυξάνεται με τη συγκέντρωση αερίου

Σημείωση σύνδεσης: Συνδέστε το VCC στα 5V και το GND στη γείωση. Διαβάστε το AO σε οποιοδήποτε pin με ADC (π.χ. Arduino A0) για συνεχή δεδομένα συγκέντρωσης. Συνδέστε το DO σε ψηφιακή θύρα IO για ενεργοποίηση συναγερμού όταν ξεπεραστεί το προεπιλεγμένο κατώφλι.

Συμβατότητα

  • Arduino UNO / Nano / Mega: Πλήρως συμβατό — η τροφοδοσία 5V ταιριάζει με την τάση λειτουργίας του module· διαβάστε το AO μέσω αναλογικών pins και το DO μέσω ψηφιακών pins απευθείας.
  • ESP32 / Raspberry Pi (λογική 3.3V): Τροφοδοτήστε το module από τα 5V· χρησιμοποιήστε διαιρέτη τάσης ή μετατροπέα λογικών επιπέδων στις γραμμές AO/DO για προστασία των GPIO pins 3.3V.

Τυπικές Εφαρμογές

  • Οθόνες Ποιότητας Εσωτερικού Αέρα: Ανίχνευση αυξημένων επιπέδων βενζολίου ή καπνού σε σπίτια, γραφεία ή αίθουσες και ενεργοποίηση αερισμού ή συναγερμών.
  • DIY Συστήματα Έξυπνου Σπιτιού: Ενσωμάτωση σε πλατφόρμες Arduino ή ESP32 για αυτοματοποιημένο έλεγχο ποιότητας αέρα και ειδοποιήσεις.
  • Συστήματα Ανίχνευσης Καπνού: Χρήση ως αισθητήρας πρώιμης προειδοποίησης καπνού σε αποθήκες, εργαστήρια ή βιομηχανικούς χώρους.
  • Εκπαιδευτικά Projects: Ιδανικό για εκπαιδευτικές εφαρμογές και projects STEM με μικροελεγκτές.

Τεχνικά Χαρακτηριστικά

ΧαρακτηριστικόΤιμή
ΔιεπαφήΑναλογική (AO) + Ψηφιακή TTL (DO)
Τάση Λειτουργίας5V DC
Τύπος ΑισθητήραMQ-135
Ανιχνεύσιμα ΑέριαΒενζόλιο, Αλκοόλ, Καπνός, Θειώδη
Τύπος ΕξόδουΑναλογική τάση + TTL ψηφιακή (ενεργή LOW)
Ρύθμιση ΚατωφλίουΕνσωματωμένο ποτενσιόμετρο
ΈνδειξηLED ψηφιακής εξόδου
MPNMQ-135
