Διακόπτης Push-On τετράγωνος

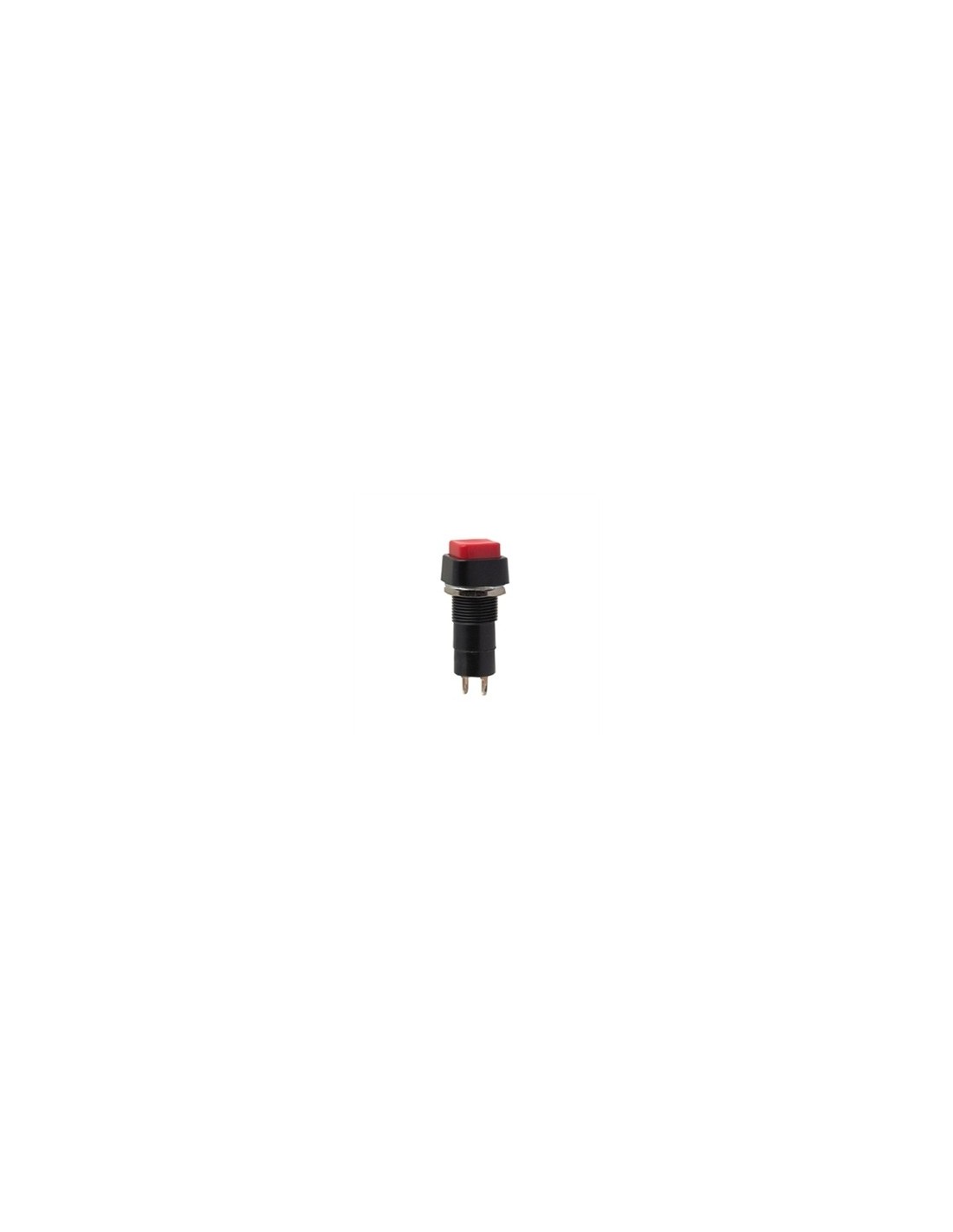

Διακόπτης Push-On Τετράγωνος 12mm 3A/125V Κόκκινος

Διακόπτες
SWP044
Part.No: PS-06R-BI
€0,80
Σε Απόθεμα

Τετράγωνο μπουτόν στιγμιαίας λειτουργίας για στήριξη σε πάνελ με οπή Ø12mm και λειτουργία OFF-(ON): το κύκλωμα κλείνει μόνο όσο κρατάτε πατημένο το κουμπί. Αντοχή επαφών 3A / 125V AC, ακροδέκτες για κόλληση, μαύρο σώμα με κόκκινο τετράγωνο κουμπί.

Με 50.000 ηλεκτρικούς και 100.000 μηχανικούς κύκλους ζωής, ταιριάζει σε σχολικές εργασίες ηλεκτρισμού, πίνακες χειρισμού, μακέτες και κυκλώματα Arduino.



Διακόπτης Push-On Τετράγωνος 12mm 3A/125V Κόκκινος

Ο διακόπτης push-on (στιγμιαίας λειτουργίας) είναι ο απλούστερος τρόπος να δώσετε χειροκίνητη εντολή σε ένα κύκλωμα: με το πάτημα του κουμπιού η επαφή κλείνει και μόλις το αφήσετε ανοίγει ξανά. Το συγκεκριμένο μοντέλο έχει λειτουργία OFF-(ON), κόκκινο τετράγωνο κουμπί σε μαύρο σώμα και τοποθετείται σε οπή Ø12mm, ώστε να κάθεται καθαρά στην πρόσοψη ενός κουτιού, ενός πίνακα χειρισμού ή μιας κατασκευής. Οι ακροδέκτες του δέχονται καλώδιο ή απευθείας κόλληση σε πλακέτα.

Βασικά χαρακτηριστικά

  • Στιγμιαία λειτουργία OFF-(ON) – η επαφή κλείνει μόνο όσο κρατάτε πατημένο το κουμπί
  • 2 θέσεις, 1 σταθερή – κανονικά ανοιχτή επαφή που επανέρχεται μόνη της
  • Αντοχή επαφών 3A / 125V AC με μέγιστη αντίσταση επαφής 20mΩ
  • Οπή στήριξης Ø12mm για τοποθέτηση σε πάνελ
  • Ακροδέκτες για κόλληση σε καλώδιο ή πλακέτα
  • 50.000 ηλεκτρικοί / 100.000 μηχανικοί κύκλοι διάρκειας ζωής
  • Θερμοκρασία λειτουργίας -25…70°C

Πού χρησιμοποιείται

  • Σχολικές και φοιτητικές εργασίες ηλεκτρισμού και τεχνολογίας – κουδούνια, συναγερμοί, απλά κυκλώματα φωτισμού
  • Μπουτόν εκκίνησης, reset και δοκιμής σε κυκλώματα Arduino, ESP32 και Raspberry Pi σε χαμηλές τάσεις DC
  • Πίνακες χειρισμού και προσόψεις μικρών συσκευών, μακετών και πρωτοτύπων
  • Αντικατάσταση φθαρμένου ή χαλασμένου μπουτόν σε υπάρχοντα εξοπλισμό

Τεχνικά χαρακτηριστικά

Τύπος διακόπτη Μπουτόν (push-button), σε πάνελ
Τρόπος λειτουργίας OFF-(ON), στιγμιαία
Αριθμός θέσεων 2 (1 σταθερή)
Αντοχή επαφών AC 3A / 125V AC
Μέγ. αντίσταση επαφής 20mΩ
Ηλεκτρική διάρκεια ζωής 50.000 κύκλοι
Μηχανική αντοχή 100.000 κύκλοι
Σχήμα κουμπιού Τετράγωνο
Οπή στήριξης Ø12mm
Χρώμα σώματος / κουμπιού Μαύρο / κόκκινο
Φωτισμός Όχι
Ακροδέκτες Για κόλληση
Θερμοκρασία λειτουργίας -25…70°C
Βάρος 4,52g
Κωδικός κατασκευαστή Ninigi PS-06R-BI

Ποιο μπουτόν να επιλέξετε

Προϊόν Λειτουργία Σχήμα
Διακόπτης Push-On Τετράγωνος 12mm (αυτό το προϊόν) Στιγμιαία OFF-(ON) Τετράγωνο, οπή Ø12mm
Διακόπτης μίνι Push-On Στιγμιαία, κλείνει με το πάτημα Μίνι
Διακόπτης μίνι Push-Off Στιγμιαία, ανοίγει με το πάτημα Μίνι
Διακόπτης Πιέσεως ON-OFF Κλείδωμα ON/OFF Στρογγυλό
Διακόπτης Push On-Off Εξάγωνος Κλείδωμα ON/OFF Εξάγωνο
Συμβουλή: η τιμή 3A / 125V AC αφορά φορτία εναλλασσόμενου ρεύματος. Σε εκπαιδευτικά και ηλεκτρονικά projects ο διακόπτης χρησιμοποιείται συνήθως σε χαμηλές τάσεις DC (3-24V), όπου δουλεύει άνετα. Για βαρύτερα φορτία, όπως μοτέρ ή θερμαντικά στοιχεία, χρησιμοποιήστε το μπουτόν για να οδηγήσετε ρελέ αντί να διακόπτετε απευθείας το φορτίο.

Συχνές ερωτήσεις

Μένει πατημένο το κουμπί;
Όχι. Η λειτουργία του είναι OFF-(ON): η επαφή κλείνει όσο το κρατάτε και ανοίγει μόλις το αφήσετε. Αν χρειάζεστε μπουτόν που κλειδώνει στο ON, δείτε τον Διακόπτη Πιέσεως ON-OFF.

Μπορώ να το χρησιμοποιήσω με Arduino στα 5V;
Ναι. Τα ρεύματα σήματος στα 5V DC είναι πολύ χαμηλότερα από την αντοχή 3A / 125V AC. Συνδέστε το με αντίσταση pull-down ή χρησιμοποιήστε INPUT_PULLUP στο pin.

Τι οπή πρέπει να ανοίξω;
Οπή Ø12mm σε πάνελ πάχους λίγων χιλιοστών· ο διακόπτης στερεώνεται από πίσω με το παξιμάδι στήριξης.
