Διακόπτες
SWTA150
Part.No: AE090
€4,95
Εξαντλημένο

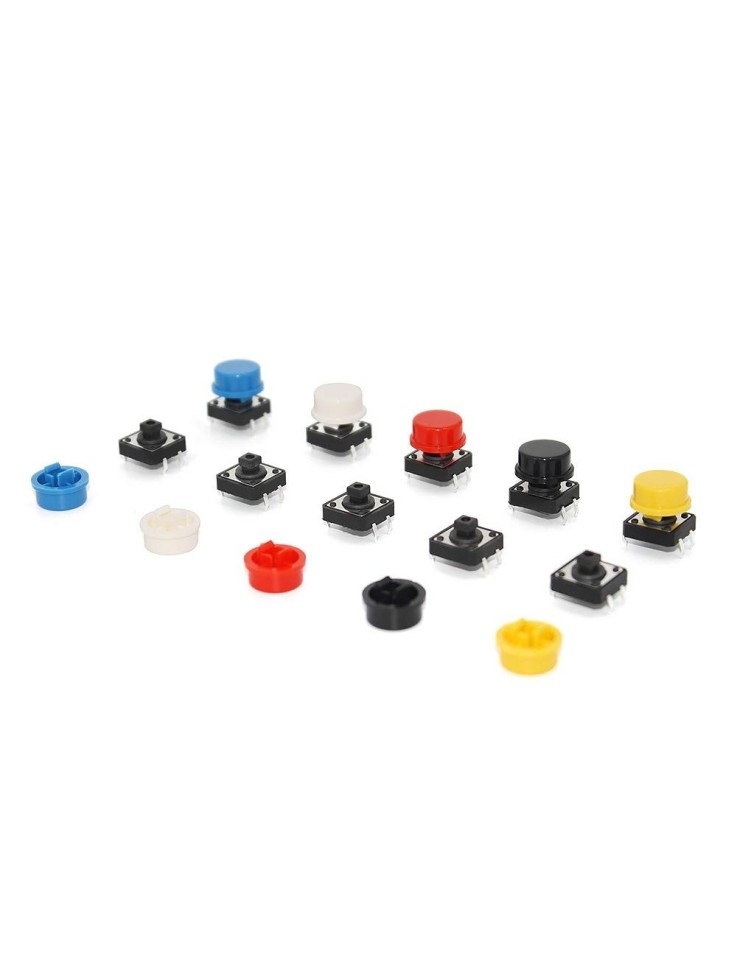

Σετ 25 tactile push button διακοπτών 12×12mm, ύψος 7.3mm, 4-pin through-hole, με 25 έγχρωμα καπάκια (5 χρώματα × 5 τεμ.) και επανασφραγιζόμενη θήκη. Ιδανικό για Arduino, ESP32 και DIY projects.



Το σετ Kuongshun AE090 περιλαμβάνει 25 διακόπτες τύπου tactile push button με το δημοφιλές footprint 12×12mm, ύψος ενεργοποιητή 7.3mm και 4-pin through-hole διάταξη. Οι tactile διακόπτες είναι το βασικό εξάρτημα εισόδου σε κάθε ηλεκτρονικό project: σε ηρεμία η επαφή είναι κανονικά ανοιχτή, και μόλις πιέσετε το κουμπί κλείνει στιγμιαία — δίνοντας στους μικροελεγκτές Arduino ή ESP32 ένα καθαρό ψηφιακό σήμα. Το κιτ συνοδεύεται από 25 έγχρωμα καπάκια (5 χρώματα × 5 τεμ.) και επανασφραγιζόμενη πλαστική θήκη αποθήκευσης — ιδανική λύση για makers, φοιτητές και μηχανικούς.

Κύρια Χαρακτηριστικά

  • Στιγμιαία κανονικά-ανοιχτή επαφή: Κλείνει μόνο κατά την πίεση → αξιόπιστη, προβλέψιμη ψηφιακή είσοδος
  • Τυπικό footprint 12×12mm: Συμβατό με σχεδόν κάθε universal PCB ή breadboard → άμεση εφαρμογή χωρίς τροποποιήσεις
  • Ύψος ενεργοποιητή 7.3mm: Άνετο ταξίδι πίεσης πάνω από την επιφάνεια του PCB → εύκολη χρήση ακόμα και μέσα σε κουτιά
  • 4-pin through-hole: Διπλές παράλληλες επαφές σε κάθε πλευρά → μηχανική σταθερότητα και αξιόπιστη κόλληση
  • 25 έγχρωμα καπάκια: 5 χρώματα × 5 τεμ. → άμεση οπτική διαφοροποίηση λειτουργιών
  • Υψηλής ακρίβειας μηχανισμός: Μακρά διάρκεια ζωής micro push-button → σταθερή δύναμη ενεργοποίησης για πολλές χιλιάδες κύκλους
  • Επανασφραγιζόμενη θήκη: Ανθεκτική πλαστική θήκη → οργανωμένα εξαρτήματα χωρίς απώλειες

Pinout & Σύνδεση

Ζεύγος PinΣύμβολοΠεριγραφή
1 – 2 (αριστερά)AΕσωτερικά συνδεδεμένο ζεύγος — μία πλευρά της επαφής
3 – 4 (δεξιά)BΕσωτερικά συνδεδεμένο ζεύγος — άλλη πλευρά της επαφής

Σημείωση σύνδεσης: Συνδέστε ένα pin από την πλευρά A στο GPIO του μικροελεγκτή σας (με εσωτερική ή εξωτερική pull-up αντίσταση) και ένα pin από την πλευρά B στο GND. Τα υπόλοιπα pins κάθε πλευράς είναι ηλεκτρικά ταυτόσημα και μπορούν να μείνουν αχρησιμοποίητα ή να χρησιμοποιηθούν για μηχανική σταθερότητα στο PCB.

Τυπικές Εφαρμογές

  • Κουμπιά εισόδου Arduino / ESP32: Προσθέστε φυσική αλληλεπίδραση χρήστη στο project σας — πλοήγηση μενού, reset, επιλογή λειτουργίας
  • DIY πληκτρολόγια & button pads: Κατασκευάστε custom macro pads, game controllers ή πίνακες ελέγχου με έγχρωμα καπάκια για άμεση αναγνώριση
  • Τηλεχειριστήρια & οικιακές συσκευές: Αντικατάσταση ή πρωτοτυποποίηση πινάκων ελέγχου οικιακών ηλεκτρονικών
  • Εκπαιδευτικά kits: Ιδανικό για σχολικά εργαστήρια, εισαγωγικά μαθήματα ηλεκτρονικής και STEM projects
  • Βιομηχανικά πρωτότυπα: Γρήγορη υλοποίηση διεπαφών χρήστη σε proof-of-concept κατασκευές

Τεχνικές Προδιαγραφές

ΧαρακτηριστικόΤιμή
Τύπος διακόπτηTactile Push Button, Momentary (στιγμιαίος)
Λειτουργία επαφήςΚανονικά Ανοιχτή (Normally Open)
Διαστάσεις βάσης12 × 12 mm
Ύψος ενεργοποιητή7.3 mm
Αριθμός pins4 (through-hole)
Τύπος τοποθέτησηςThrough-Hole (THT)
Καπάκια25 τεμ. (5 χρώματα × 5 τεμ.)
Ποσότητα στο σετ25 διακόπτες
ΑποθήκευσηΕπανασφραγιζόμενη πλαστική θήκη
ΚατασκευαστήςKuongshun
MPNAE090
