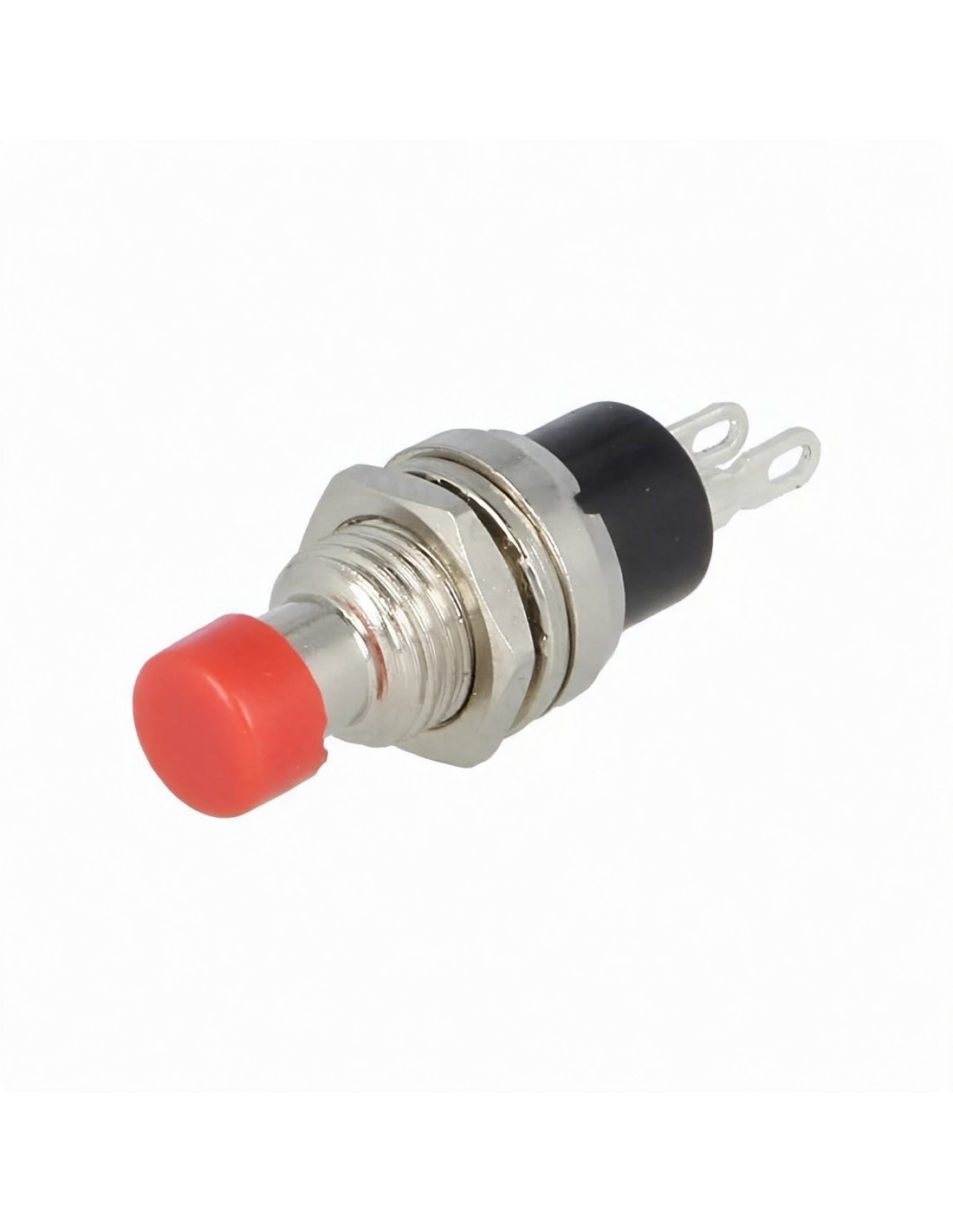

Διακόπτης Μίνι Push-Off 7mm 1A/250V Κόκκινος

Διακόπτης Μίνι Push-Off 7mm 1A/250V Κόκκινος

Διακόπτες
SWP100
Part.No: PS10C2RD
€1,00
Διαθέσιμο με παραγγελία
Αποστολή σε 2-3 ημέρες

Μίνι διακόπτης push-off με κανονικά κλειστή επαφή (SPST-NC) και λειτουργία ON-(OFF): το κύκλωμα είναι κλειστό σε ηρεμία και ανοίγει μόνο όσο κρατάτε πατημένο το κουμπί. Αντοχή επαφών 1A / 250V AC, ακροδέκτες για κόλληση, σώμα μετάλλου-πλαστικού με προεξέχον στρογγυλό κόκκινο κουμπί.

Τοποθετείται σε οπή Ø7mm και αντέχει 50.000 κύκλους – ιδανικό για κυκλώματα συναγερμού και μπουτόν διακοπής, σχολικές εργασίες ηλεκτρισμού και πίνακες χειρισμού.



Διακόπτης Μίνι Push-Off 7mm 1A/250V Κόκκινος

Ο διακόπτης push-off λειτουργεί αντίστροφα από ένα συνηθισμένο μπουτόν: η επαφή του είναι κανονικά κλειστή, άρα το ρεύμα περνά όσο κανείς δεν τον αγγίζει, και το κύκλωμα ανοίγει μόνο όσο κρατάτε πατημένο το κουμπί. Αυτή η λειτουργία ON-(OFF) είναι ακριβώς ό,τι χρειάζεται ένα μπουτόν διακοπής (stop), μια διακοπή reset ή ένας βρόχος συναγερμού. Έχει προεξέχον στρογγυλό κόκκινο κουμπί, σώμα από μέταλλο και πλαστικό διαστάσεων Ø9,2 x 27,5mm και τοποθετείται σε οπή Ø7mm, εξέχοντας 12mm πάνω από το πάνελ.

Βασικά χαρακτηριστικά

  • Επαφή SPST-NC – κανονικά κλειστή, ανοίγει με το πάτημα
  • Στιγμιαία λειτουργία ON-(OFF) – επανέρχεται μόνη της στην κλειστή θέση
  • Αντοχή επαφών 1A / 250V AC με μέγιστη αντίσταση επαφής 20mΩ
  • Οπή στήριξης Ø7mm, ύψος 12mm πάνω από το πάνελ
  • Ακροδέκτες για κόλληση σε καλώδιο ή πλακέτα
  • 50.000 κύκλοι ηλεκτρικής διάρκειας ζωής
  • Θερμοκρασία λειτουργίας -25…70°C

Πού χρησιμοποιείται

  • Μπουτόν διακοπής (stop) σε μακέτες, μηχανισμούς και σχολικές κατασκευές
  • Κυκλώματα συναγερμού και συνέχειας, όπου η διακοπή του βρόχου είναι αυτή που ενεργοποιεί την απόκριση
  • Κανονικά κλειστές είσοδοι σε κυκλώματα Arduino, ESP32 και Raspberry Pi σε χαμηλές τάσεις DC
  • Πίνακες χειρισμού και προσόψεις όπου χρειάζεται μικρό μπουτόν

Τεχνικά χαρακτηριστικά

Τύπος διακόπτη Μπουτόν (push-button), σε πάνελ
Διάταξη επαφών SPST-NC (κανονικά κλειστή)
Τρόπος λειτουργίας ON-(OFF), στιγμιαία
Αριθμός θέσεων 2 (1 σταθερή)
Αντοχή επαφών AC 1A / 250V AC
Μέγ. αντίσταση επαφής 20mΩ
Ηλεκτρική διάρκεια ζωής 50.000 κύκλοι
Σχήμα κουμπιού Προεξέχον, στρογγυλό
Οπή στήριξης Ø7mm
Διαστάσεις σώματος Ø9,2 x 27,5mm
Ύψος πάνω από το πάνελ 12mm
Υλικό σώματος Μέταλλο, πλαστικό
Χρώμα κουμπιού Κόκκινο
Φωτισμός Όχι
Ακροδέκτες Για κόλληση
Θερμοκρασία λειτουργίας -25…70°C
Βάρος 3,53g
Κωδικός κατασκευαστή Ninigi PS10C2RD

Ποιο μπουτόν να επιλέξετε

Προϊόν Σε ηρεμία Με το πάτημα
Διακόπτης Μίνι Push-Off 7mm Κόκκινος (αυτό το προϊόν) Κλειστό (NC) Ανοίγει το κύκλωμα
Διακόπτης Μίνι Push-Off 7mm Μαύρος Κλειστό (NC) Ανοίγει το κύκλωμα
Διακόπτης μίνι Push-On Ανοιχτό (NO) Κλείνει το κύκλωμα
Διακόπτης Push-On Τετράγωνος 12mm Ανοιχτό (NO) Κλείνει το κύκλωμα
Διακόπτης Πιέσεως ON-OFF Κλειδώνει Μένει στη θέση του μέχρι το επόμενο πάτημα
Συμβουλή: το κανονικά κλειστό μπουτόν είναι η ασφαλής επιλογή για λειτουργία stop. Αν κοπεί ένα καλώδιο ή χαλαρώσει μια επαφή, το κύκλωμα ανοίγει από μόνο του, σαν να πατήθηκε το κουμπί – έτσι η βλάβη σταματά τον μηχανισμό αντί να περνά απαρατήρητη.

Συχνές ερωτήσεις

Ποια η διαφορά από ένα κανονικό μπουτόν;
Είναι το αντίστροφο. Το συνηθισμένο push-on μπουτόν είναι ανοιχτό σε ηρεμία και κλείνει με το πάτημα· αυτό είναι κλειστό σε ηρεμία και ανοίγει με το πάτημα. Για τη συνηθισμένη λειτουργία δείτε τον Διακόπτη μίνι Push-On.

Μπορώ να το διαβάσω με Arduino;
Ναι. Συνδέστε το ως κανονικά κλειστή είσοδο με INPUT_PULLUP ή αντίσταση pull-down· το pin αλλάζει κατάσταση όσο κρατάτε πατημένο το κουμπί.

Τι οπή πρέπει να ανοίξω;
Οπή Ø7mm. Το σώμα είναι Ø9,2 x 27,5mm και το κουμπί εξέχει 12mm πάνω από το πάνελ.
