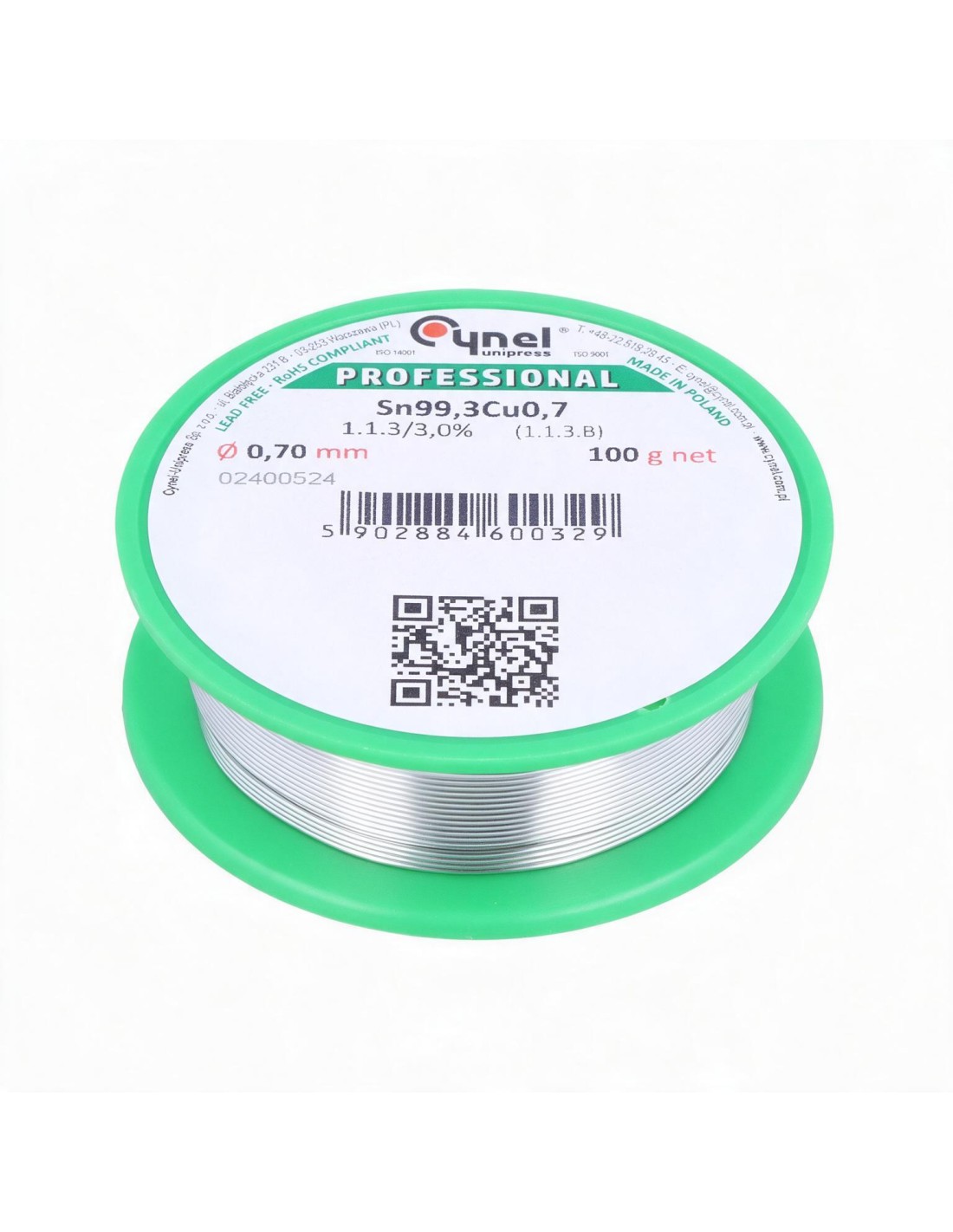

Καλάι Κόλλησης Αμόλυβδο 0.7mm 100gr Sn99.3Cu0.7 Cynel
Το Καλάι Κόλλησης Αμόλυβδο 0.7mm 100gr Sn99.3Cu0.7 Cynel είναι σύρμα μαλακής κόλλησης με κράμα Sn99.3Cu0.7 (99,3% κασσίτερος, 0,7% χαλκός) και ενσωματωμένο πυρήνα ροής SW26. Στην Κύπρο το υλικό αυτό είναι ευρύτερα γνωστό ως καλάι, ενώ το εργαλείο με το οποίο δουλεύεται είναι το κολλητήρι — η γνωστή χαφκιά. Τήκεται στους 227 °C και δεν περιέχει μόλυβδο, οπότε καλύπτει τις απαιτήσεις της οδηγίας RoHS.
Με διάμετρο 0.7 mm πρόκειται για λεπτό καλάι γενικής χρήσης, ιδανικό για λεπτές εργασίες σε πλακέτες, μικρά εξαρτήματα THT και ηλεκτρονικά hobby projects. Η συσκευασία των 100 γρ. καλύπτει περιστασιακή χρήση, εκπαίδευση και μικρά projects.
Βασικά χαρακτηριστικά
- Κράμα Sn99.3Cu0.7: 99,3% κασσίτερος (Sn) / 0,7% χαλκός (Cu) — αμόλυβδο, σύμφωνα με το πρότυπο ISO 9453.
- Σημείο τήξης 227 °C: προβλέψιμη συμπεριφορά και σταθερή ροή σε θερμοκρασία μύτης 320–360 °C (έως 400 °C σε επινικελωμένα εξαρτήματα).
- Ενσωματωμένη ροή SW26: καθαρίζει τα οξείδια την ώρα της κόλλησης — δεν χρειάζεται ξεχωριστή πάστα ή υγρό flux για συνηθισμένες εργασίες.
- Διάμετρος 0.7 mm: τα 0.7 mm δίνουν καλό έλεγχο της ποσότητας χωρίς να επιβραδύνουν τη δουλειά — ισορροπία ανάμεσα στην ακρίβεια και την ταχύτητα.
- Καρούλι 100 g (0,1 kg): ομοιόμορφο ξετύλιγμα χωρίς μπλοκαρίσματα, για περιστασιακή χρήση, εκπαίδευση και μικρά projects.
- Συμμόρφωση RoHS: περιεκτικότητα μολύβδου έως 0,07%, σύμφωνα με την οδηγία 2011/65/ΕΕ — κατάλληλο για προϊόντα που διατίθενται στην αγορά της ΕΕ.
- Ποιότητα Cynel: πολωνικής κατασκευής σύρμα κόλλησης με σταθερή περιεκτικότητα ροής σε όλο το μήκος του καρουλιού.
Πού χρησιμοποιείται
- Συγκόλληση εξαρτημάτων σε πλακέτες τυπωμένου κυκλώματος (PCB)
- Ηλεκτρονικές και ηλεκτρολογικές επισκευές
- Κατασκευές Arduino, ESP32, Raspberry Pi και άλλα maker projects
- Εκπαιδευτικά εργαστήρια STEM και τεχνικές σχολές
Ποια διάμετρο να επιλέξετε
Ο κανόνας είναι απλός: η διάμετρος του καλάι πρέπει να είναι περίπου ίση με το πλάτος του pad ή του αγωγού που κολλάτε. Πολύ λεπτό καλάι σε χονδρή εργασία σας αναγκάζει σε πολλά περάσματα, πολύ χονδρό σε λεπτή εργασία δημιουργεί γέφυρες.
| Διάμετρος |
Τυπικές εργασίες |
| 0.25 mm |
Εργασίες ακριβείας σε SMD εξαρτήματα, fine-pitch ολοκληρωμένα και επισκευές κινητών |
| 0.5 mm |
SMD εξαρτήματα, μικρά THT και πυκνές πλακέτες |
| 0.7 mm ◀ αυτό το προϊόν |
Λεπτές εργασίες σε πλακέτες, μικρά εξαρτήματα THT και ηλεκτρονικά hobby projects |
| 0.8 mm |
Γενική χρήση σε πλακέτες, εξαρτήματα THT, καλώδια μικρής διατομής και βύσματα |
| 1 mm |
Εξαρτήματα THT, καλώδια, βύσματα, ηλεκτρολογικές επισκευές και εκπαιδευτικά εργαστήρια |
| 2 mm |
Καλώδια μεγάλης διατομής, ακροδέκτες, μπαταρίες, βύσματα ισχύος και επικασσιτέρωση επιφανειών |
| 3 mm |
Συνδέσεις ισχύος, γειώσεις, μεγάλες μεταλλικές μάζες και βιομηχανικές εργασίες |
Τεχνικά χαρακτηριστικά
| Κατασκευαστής |
Cynel (Πολωνία) |
| Τύπος |
Σύρμα μαλακής κόλλησης με ενσωματωμένο πυρήνα ροής |
| Σύνθεση κράματος |
Sn99.3Cu0.7 — 99,3% κασσίτερος (Sn) / 0,7% χαλκός (Cu) — αμόλυβδο |
| Πρότυπο κράματος |
ISO 9453 |
| Διάμετρος |
0.7 mm |
| Καθαρό βάρος |
100 g (0,1 kg) |
| Σημείο τήξης |
227 °C (ευτηκτικό) |
| Συνιστώμενη θερμοκρασία μύτης |
320–360 °C (έως 400 °C σε επινικελωμένα εξαρτήματα) |
| Ροή (flux) |
SW26 — τροποποιημένο κολοφώνιο με αλογονίδια |
| Ταξινόμηση ροής |
DIN 8511: SW26 · ISO 9454-1: 1.1.2 · J-STD-004: ROL1 |
| Περιεκτικότητα ροής |
2,2% ± 0,2% |
| Περιεκτικότητα αλογονιδίων |
0,5% |
| Ειδικό βάρος |
7,31 g/cm³ |
| Αντοχή σε εφελκυσμό |
300 kg/cm² |
| Επιμήκυνση θραύσης |
21% |
| Σκληρότητα |
9 HB |
| Θερμική αγωγιμότητα |
66 W/m·K |
| Αριθμός οξύτητας ροής |
180 mg KOH/g |
| Τύπος συσκευασίας |
Καρούλι (κουβαρίστρα) |
| Συμμόρφωση RoHS |
Ναι — Οδηγία 2011/65/ΕΕ |
Συσκευασία
- 1 × καρούλι αμόλυβδο καλάι κόλλησης Cynel Sn99.3Cu0.7
- Διάμετρος σύρματος: 0.7 mm
- Καθαρό βάρος κράματος: 100 g (0,1 kg)
- Η ροή (flux) είναι ενσωματωμένη στον πυρήνα — δεν περιλαμβάνεται ξεχωριστή συσκευασία flux
Συμβουλές χρήσης
- Ρυθμίστε τη χαφκιά στους 320–360 °C (έως 400 °C σε επινικελωμένα εξαρτήματα) και δουλέψτε με καθαρή, καλά επικασσιτερωμένη μύτη — μια μαυρισμένη μύτη δεν μεταφέρει θερμότητα.
- Θερμαίνετε το pad και το ποδαράκι μαζί και φέρνετε το καλάι πάνω στο σημείο, όχι πάνω στη μύτη του κολλητηριού.
- Καθαρίζετε τη μύτη σε ορειχάλκινο σύρμα ή υγρό σφουγγάρι πριν από κάθε κόλληση.
- Το αμόλυβδο καλάι θέλει λίγο περισσότερο χρόνο και θερμοκρασία από το μολυβδούχο· ένα κολλητήρι με ρύθμιση θερμοκρασίας και ισχύ από 60 W και πάνω κάνει τη διαφορά.
- Αποθηκεύετε το καρούλι σε στεγνό χώρο και περνάτε την άκρη του σύρματος στην εγκοπή του καρουλιού για να μην ξετυλίγεται.
Συχνές ερωτήσεις
Ταιριάζει με τη χαφκιά (κολλητήρι) που έχω ήδη;
Ναι. Το καλάι είναι αναλώσιμο και δουλεύει με οποιοδήποτε κολλητήρι φτάνει τους 320–360 °C (έως 400 °C σε επινικελωμένα εξαρτήματα). Για αμόλυβδο κράμα προτείνεται κολλητήρι με ρύθμιση θερμοκρασίας και ισχύ τουλάχιστον 60 W, ιδίως σε μεγάλες μεταλλικές μάζες.
Χρειάζεται ξεχωριστό flux (πάστα ή υγρό κόλλησης);
Για τις συνηθισμένες εργασίες όχι: η ροή SW26 είναι ενσωματωμένη στον πυρήνα του σύρματος και απελευθερώνεται τη στιγμή της τήξης. Επιπλέον flux βοηθά μόνο σε οξειδωμένες επιφάνειες, σε desoldering ή σε rework SMD.
Χρειάζεται καθαρισμός μετά την κόλληση;
Τα υπολείμματα της ροής SW26 κατατάσσονται ως ROL1 κατά J-STD-004 και δεν είναι διαβρωτικά υπό κανονικές συνθήκες, οπότε συνήθως μπορούν να παραμείνουν. Αν θέλετε καθαρή εμφάνιση ή ακολουθεί επικάλυψη (conformal coating), καθαρίστε με ισοπροπυλική αλκοόλη και βουρτσάκι.
Γιατί η κόλληση βγαίνει θαμπή και όχι γυαλιστερή;
Είναι φυσιολογικό. Τα αμόλυβδα κράματα Sn99.3Cu0.7 δίνουν από τη φύση τους ματ ή ελαφρώς κοκκώδη επιφάνεια. Δεν πρόκειται για ψυχρή κόλληση — αυτό που μετράει είναι το σχήμα: λεία «φούστα» που ακουμπά ομαλά σε pad και ποδαράκι.
Είναι συμβατό με την οδηγία RoHS;
Ναι. Το κράμα Sn99.3Cu0.7 έχει μέγιστη περιεκτικότητα μολύβδου 0,07% και πληροί τις απαιτήσεις της οδηγίας 2011/65/ΕΕ, οπότε είναι κατάλληλο για προϊόντα που διατίθενται στην αγορά της ΕΕ.
Μπορώ να το χρησιμοποιήσω πάνω σε παλιά μολυβδούχα κόλληση;
Μηχανικά ναι, αλλά η μίξη των δύο κραμάτων δημιουργεί ενδιάμεσο σημείο τήξης και λιγότερο αξιόπιστη σύνδεση. Για επισκευή σε παλιά πλακέτα, αφαιρέστε πρώτα την παλιά κόλληση με ξεκολλητικό πλεξούδι ή αντλία.
Πόσο καλάι χρειάζομαι;
Ένα καρούλι 100 γρ. καλύπτει άνετα ένα hobby project ή περιστασιακές επισκευές, τα 250 γρ. είναι το μέγεθος του τακτικού πάγκου, ενώ τα 500 γρ. και το 1 κιλό απευθύνονται σε συνεργεία και παραγωγή, όπου η αλλαγή καρουλιού κοστίζει χρόνο.
Το προϊόν διατίθεται από την Antoniadis Electronics-Educational Ltd, προμηθευτή ηλεκτρονικών εξαρτημάτων, εργαλείων και εκπαιδευτικού υλικού STEM. Στοιχεία κατασκευαστή: Cynel Unipress, Πολωνία.
