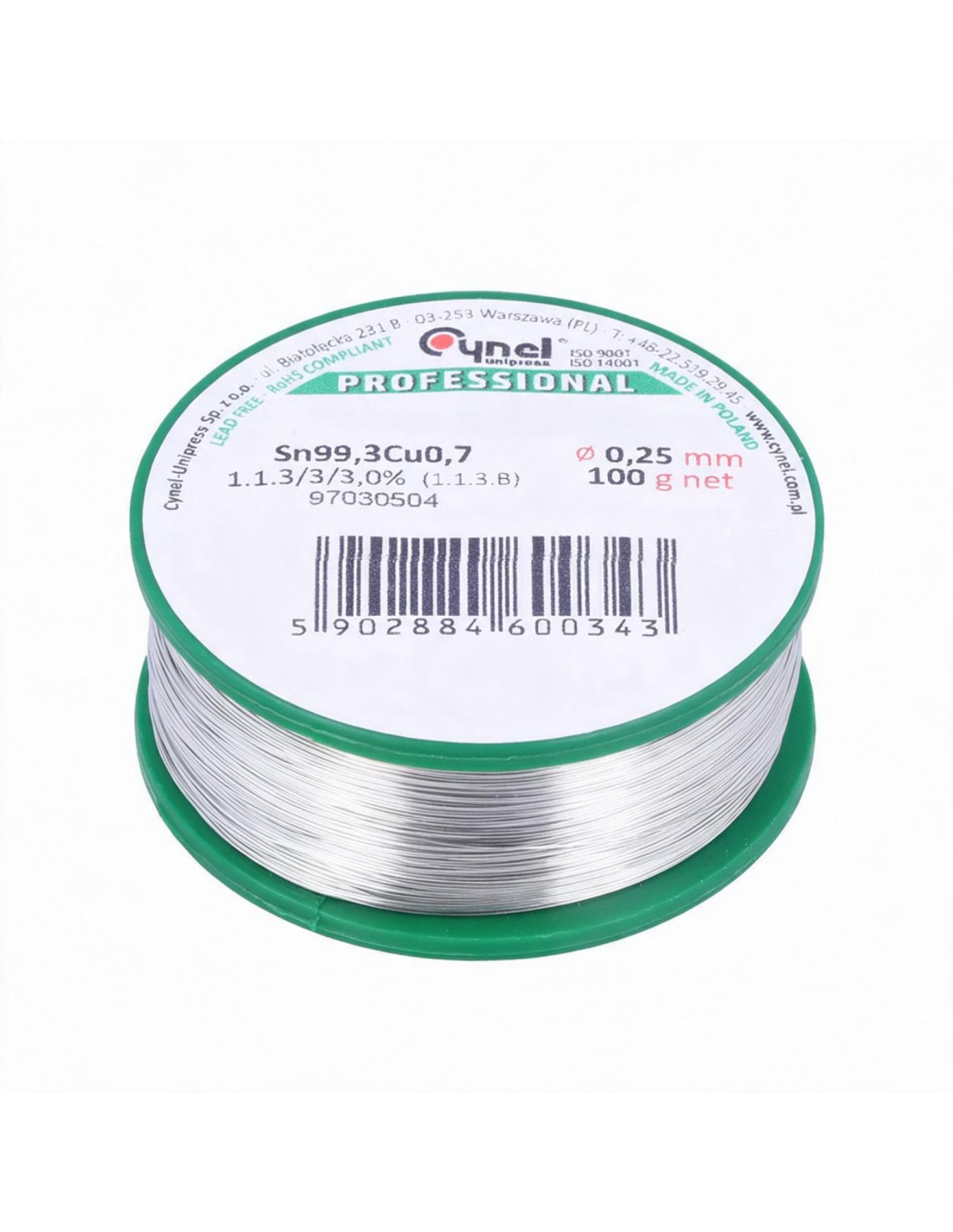

Καλάι Κόλλησης Αμόλυβδο 0.25mm 100gr Sn99.3Cu0.7 Cynel
Το Καλάι Κόλλησης Αμόλυβδο 0.25mm 100gr Sn99.3Cu0.7 Cynel είναι σύρμα μαλακής κόλλησης με κράμα Sn99.3Cu0.7 (99,3% κασσίτερος, 0,7% χαλκός) και ενσωματωμένο πυρήνα ροής SW26. Στην Κύπρο το υλικό αυτό είναι ευρύτερα γνωστό ως καλάι, ενώ το εργαλείο με το οποίο δουλεύεται είναι το κολλητήρι — η γνωστή χαφκιά. Τήκεται στους 227 °C και δεν περιέχει μόλυβδο, οπότε καλύπτει τις απαιτήσεις της οδηγίας RoHS.
Με διάμετρο 0.25 mm πρόκειται για εξαιρετικά λεπτό καλάι, ιδανικό για εργασίες ακριβείας σε SMD εξαρτήματα, fine-pitch ολοκληρωμένα και επισκευές κινητών. Η συσκευασία των 100 γρ. καλύπτει περιστασιακή χρήση, εκπαίδευση και μικρά projects.
Βασικά χαρακτηριστικά
- Κράμα Sn99.3Cu0.7: 99,3% κασσίτερος (Sn) / 0,7% χαλκός (Cu) — αμόλυβδο, σύμφωνα με το πρότυπο ISO 9453.
- Σημείο τήξης 227 °C: προβλέψιμη συμπεριφορά και σταθερή ροή σε θερμοκρασία μύτης 320–360 °C (έως 400 °C σε επινικελωμένα εξαρτήματα).
- Ενσωματωμένη ροή SW26: καθαρίζει τα οξείδια την ώρα της κόλλησης — δεν χρειάζεται ξεχωριστή πάστα ή υγρό flux για συνηθισμένες εργασίες.
- Διάμετρος 0.25 mm: η διάμετρος 0.25 mm αποδίδει ελάχιστη ποσότητα κράματος ανά πέρασμα, ώστε να μη δημιουργούνται γέφυρες ανάμεσα σε πυκνά pads.
- Καρούλι 100 g (0,1 kg): ομοιόμορφο ξετύλιγμα χωρίς μπλοκαρίσματα, για περιστασιακή χρήση, εκπαίδευση και μικρά projects.
- Συμμόρφωση RoHS: περιεκτικότητα μολύβδου έως 0,07%, σύμφωνα με την οδηγία 2011/65/ΕΕ — κατάλληλο για προϊόντα που διατίθενται στην αγορά της ΕΕ.
- Ποιότητα Cynel: πολωνικής κατασκευής σύρμα κόλλησης με σταθερή περιεκτικότητα ροής σε όλο το μήκος του καρουλιού.
Πού χρησιμοποιείται
- Συγκόλληση και rework SMD εξαρτημάτων
- Επισκευές κινητών, laptop και μικροσυσκευών
- Fine-pitch ολοκληρωμένα κυκλώματα και βύσματα με μικρό βήμα
- Εργαστηριακές εργασίες ακριβείας υπό μεγέθυνση
Ποια διάμετρο να επιλέξετε
Ο κανόνας είναι απλός: η διάμετρος του καλάι πρέπει να είναι περίπου ίση με το πλάτος του pad ή του αγωγού που κολλάτε. Πολύ λεπτό καλάι σε χονδρή εργασία σας αναγκάζει σε πολλά περάσματα, πολύ χονδρό σε λεπτή εργασία δημιουργεί γέφυρες.
| Διάμετρος | Τυπικές εργασίες |
|---|
| 0.25 mm ◀ αυτό το προϊόν | Εργασίες ακριβείας σε SMD εξαρτήματα, fine-pitch ολοκληρωμένα και επισκευές κινητών |
| 0.5 mm | SMD εξαρτήματα, μικρά THT και πυκνές πλακέτες |
| 0.7 mm | Λεπτές εργασίες σε πλακέτες, μικρά εξαρτήματα THT και ηλεκτρονικά hobby projects |
| 0.8 mm | Γενική χρήση σε πλακέτες, εξαρτήματα THT, καλώδια μικρής διατομής και βύσματα |
| 1 mm | Εξαρτήματα THT, καλώδια, βύσματα, ηλεκτρολογικές επισκευές και εκπαιδευτικά εργαστήρια |
| 2 mm | Καλώδια μεγάλης διατομής, ακροδέκτες, μπαταρίες, βύσματα ισχύος και επικασσιτέρωση επιφανειών |
| 3 mm | Συνδέσεις ισχύος, γειώσεις, μεγάλες μεταλλικές μάζες και βιομηχανικές εργασίες |
Τεχνικά χαρακτηριστικά
| Κατασκευαστής | Cynel (Πολωνία) |
|---|
| Τύπος | Σύρμα μαλακής κόλλησης με ενσωματωμένο πυρήνα ροής |
|---|
| Σύνθεση κράματος | Sn99.3Cu0.7 — 99,3% κασσίτερος (Sn) / 0,7% χαλκός (Cu) — αμόλυβδο |
|---|
| Πρότυπο κράματος | ISO 9453 |
|---|
| Διάμετρος | 0.25 mm |
|---|
| Καθαρό βάρος | 100 g (0,1 kg) |
|---|
| Σημείο τήξης | 227 °C (ευτηκτικό) |
|---|
| Συνιστώμενη θερμοκρασία μύτης | 320–360 °C (έως 400 °C σε επινικελωμένα εξαρτήματα) |
|---|
| Ροή (flux) | SW26 — τροποποιημένο κολοφώνιο με αλογονίδια |
|---|
| Ταξινόμηση ροής | DIN 8511: SW26 · ISO 9454-1: 1.1.2 · J-STD-004: ROL1 |
|---|
| Περιεκτικότητα ροής | 2,2% ± 0,2% |
|---|
| Περιεκτικότητα αλογονιδίων | 0,5% |
|---|
| Ειδικό βάρος | 7,31 g/cm³ |
|---|
| Αντοχή σε εφελκυσμό | 300 kg/cm² |
|---|
| Επιμήκυνση θραύσης | 21% |
|---|
| Σκληρότητα | 9 HB |
|---|
| Θερμική αγωγιμότητα | 66 W/m·K |
|---|
| Αριθμός οξύτητας ροής | 180 mg KOH/g |
|---|
| Τύπος συσκευασίας | Καρούλι (κουβαρίστρα) |
|---|
| Συμμόρφωση RoHS | Ναι — Οδηγία 2011/65/ΕΕ |
|---|
Συσκευασία
- 1 × καρούλι αμόλυβδο καλάι κόλλησης Cynel Sn99.3Cu0.7
- Διάμετρος σύρματος: 0.25 mm
- Καθαρό βάρος κράματος: 100 g (0,1 kg)
- Η ροή (flux) είναι ενσωματωμένη στον πυρήνα — δεν περιλαμβάνεται ξεχωριστή συσκευασία flux
Συμβουλές χρήσης
- Ρυθμίστε τη χαφκιά στους 320–360 °C (έως 400 °C σε επινικελωμένα εξαρτήματα) και δουλέψτε με καθαρή, καλά επικασσιτερωμένη μύτη — μια μαυρισμένη μύτη δεν μεταφέρει θερμότητα.
- Θερμαίνετε το pad και το ποδαράκι μαζί και φέρνετε το καλάι πάνω στο σημείο, όχι πάνω στη μύτη του κολλητηριού.
- Καθαρίζετε τη μύτη σε ορειχάλκινο σύρμα ή υγρό σφουγγάρι πριν από κάθε κόλληση.
- Το αμόλυβδο καλάι θέλει λίγο περισσότερο χρόνο και θερμοκρασία από το μολυβδούχο· ένα κολλητήρι με ρύθμιση θερμοκρασίας και ισχύ από 60 W και πάνω κάνει τη διαφορά.
- Αποθηκεύετε το καρούλι σε στεγνό χώρο και περνάτε την άκρη του σύρματος στην εγκοπή του καρουλιού για να μην ξετυλίγεται.
Συχνές ερωτήσεις
Ταιριάζει με τη χαφκιά (κολλητήρι) που έχω ήδη;
Ναι. Το καλάι είναι αναλώσιμο και δουλεύει με οποιοδήποτε κολλητήρι φτάνει τους 320–360 °C (έως 400 °C σε επινικελωμένα εξαρτήματα). Για αμόλυβδο κράμα προτείνεται κολλητήρι με ρύθμιση θερμοκρασίας και ισχύ τουλάχιστον 60 W, ιδίως σε μεγάλες μεταλλικές μάζες.
Χρειάζεται ξεχωριστό flux (πάστα ή υγρό κόλλησης);
Για τις συνηθισμένες εργασίες όχι: η ροή SW26 είναι ενσωματωμένη στον πυρήνα του σύρματος και απελευθερώνεται τη στιγμή της τήξης. Επιπλέον flux βοηθά μόνο σε οξειδωμένες επιφάνειες, σε desoldering ή σε rework SMD.
Χρειάζεται καθαρισμός μετά την κόλληση;
Τα υπολείμματα της ροής SW26 κατατάσσονται ως ROL1 κατά J-STD-004 και δεν είναι διαβρωτικά υπό κανονικές συνθήκες, οπότε συνήθως μπορούν να παραμείνουν. Αν θέλετε καθαρή εμφάνιση ή ακολουθεί επικάλυψη (conformal coating), καθαρίστε με ισοπροπυλική αλκοόλη και βουρτσάκι.
Γιατί η κόλληση βγαίνει θαμπή και όχι γυαλιστερή;
Είναι φυσιολογικό. Τα αμόλυβδα κράματα Sn99.3Cu0.7 δίνουν από τη φύση τους ματ ή ελαφρώς κοκκώδη επιφάνεια. Δεν πρόκειται για ψυχρή κόλληση — αυτό που μετράει είναι το σχήμα: λεία «φούστα» που ακουμπά ομαλά σε pad και ποδαράκι.
Είναι συμβατό με την οδηγία RoHS;
Ναι. Το κράμα Sn99.3Cu0.7 έχει μέγιστη περιεκτικότητα μολύβδου 0,07% και πληροί τις απαιτήσεις της οδηγίας 2011/65/ΕΕ, οπότε είναι κατάλληλο για προϊόντα που διατίθενται στην αγορά της ΕΕ.
Μπορώ να το χρησιμοποιήσω πάνω σε παλιά μολυβδούχα κόλληση;
Μηχανικά ναι, αλλά η μίξη των δύο κραμάτων δημιουργεί ενδιάμεσο σημείο τήξης και λιγότερο αξιόπιστη σύνδεση. Για επισκευή σε παλιά πλακέτα, αφαιρέστε πρώτα την παλιά κόλληση με ξεκολλητικό πλεξούδι ή αντλία.
Πόσο καλάι χρειάζομαι;
Ένα καρούλι 100 γρ. καλύπτει άνετα ένα hobby project ή περιστασιακές επισκευές, τα 250 γρ. είναι το μέγεθος του τακτικού πάγκου, ενώ τα 500 γρ. και το 1 κιλό απευθύνονται σε συνεργεία και παραγωγή, όπου η αλλαγή καρουλιού κοστίζει χρόνο.
Το προϊόν διατίθεται από την Antoniadis Electronics-Educational Ltd, προμηθευτή ηλεκτρονικών εξαρτημάτων, εργαλείων και εκπαιδευτικού υλικού STEM. Στοιχεία κατασκευαστή: Cynel Unipress, Πολωνία.
