Modules
DET630
Part.No: AA114
€2,95
Σε Απόθεμα
Άμεση Αποστολή

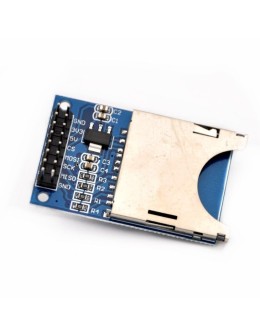

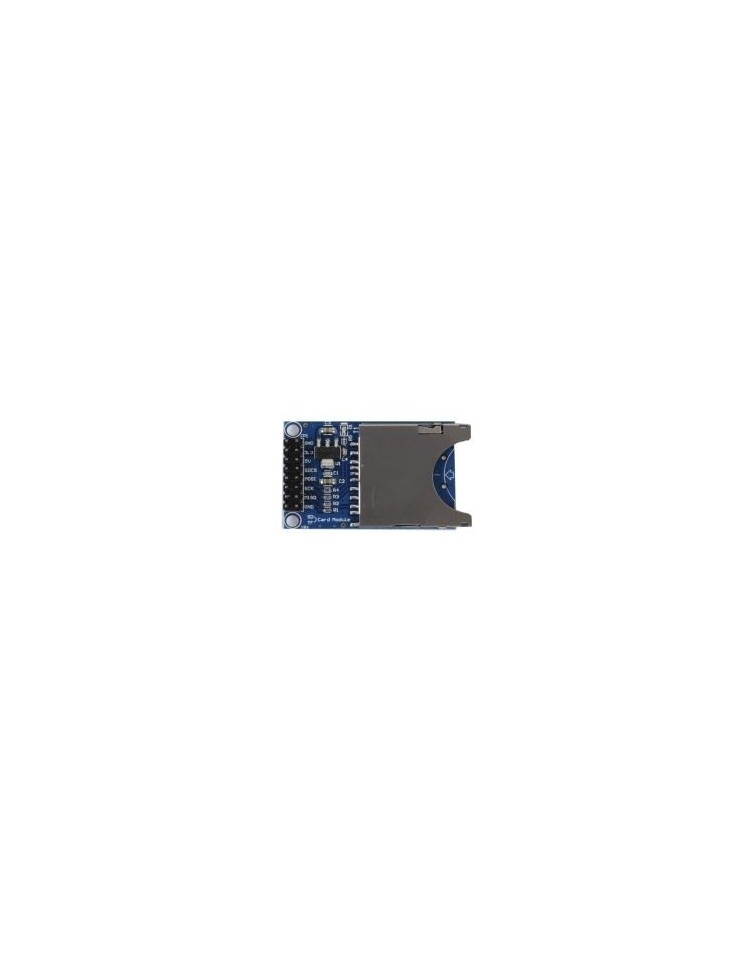

Το SD Card Module Read and Write είναι μια compact πλακέτα breakout για SD/MMC κάρτες με διεπαφή SPI και υποστήριξη 5V και 3.3V. Συμβατό με Arduino, ESP32 και Raspberry Pi για καταγραφή δεδομένων και αποθήκευση αρχείων.



Το SD Card Module (Read and Write) είναι μια compact πλακέτα breakout για SD/MMC κάρτες, η οποία εκθέτει την υποδοχή κάρτας σε έναν τυπικό 2×8 διπλό pin-header 2.54mm, διευκολύνοντας την ενσωμάτωσή του σε breadboard ή PCB. Επικοινωνεί μέσω διεπαφής SPI και υποστηρίζει τάση τροφοδοσίας και λογικά επίπεδα 5V και 3.3V, καθιστώντας το συμβατό με ευρύ φάσμα μικροελεγκτών — από Arduino UNO μέχρι ESP32 και Raspberry Pi.

Κύρια Χαρακτηριστικά

  • Διπλή Τάση Λειτουργίας (5V & 3.3V): Λειτουργεί με τάση και λογικά επίπεδα 5V και 3.3V → δεν απαιτείται επιπλέον μετατροπέας επιπέδου για τις περισσότερες πλατφόρμες
  • Διεπαφή SPI: Τυπική 4-καλωδίων επικοινωνία SPI → εύκολη ενσωμάτωση με σχεδόν κάθε μικροελεγκτή
  • Υποδοχή SD/MMC: Υποστηρίζει τυπικές κάρτες SD και MMC → επεκτάσιμη αποθήκευση για καταγραφή δεδομένων, ήχο και αρχεία
  • 2×8 Διπλό Pin-Header (2.54mm): Συμβατό με τυπικά breadboards και perfboards → γρήγορο prototyping χωρίς κολλητήρι
  • Compact Διαστάσεις: 5.2 cm × 3.0 cm × 1.1 cm → χωράει εύκολα σε κλειστά κουτιά και compact κατασκευές

Pinout & Σύνδεση

PINΣύμβολοΠεριγραφή
1VCC (5V)Είσοδος τροφοδοσίας 5V
2VCC (3.3V)Είσοδος τροφοδοσίας 3.3V
3GNDΓείωση
4CSSPI Chip Select
5MOSISPI Master Out Slave In
6SCKSPI Clock
7MISOSPI Master In Slave Out

Σημείωση σύνδεσης: Συνδέστε τα CS, MOSI, SCK και MISO στα αντίστοιχα SPI pins του μικροελεγκτή σας. Χρησιμοποιήστε το κατάλληλο VCC pin (5V ή 3.3V) ανάλογα με τη λογική τάση της πλατφόρμας σας. Πάντα μορφοποιείτε την κάρτα SD σε FAT16 ή FAT32 πριν τη χρήση.

Συμβατότητα

  • Arduino UNO / Nano (5V): Σύνδεση στο pin 5V και στα τυπικά SPI pins (D10=CS, D11=MOSI, D12=MISO, D13=SCK) — χρησιμοποιήστε τη βιβλιοθήκη SD.h
  • ESP32 / ESP8266 (3.3V): Σύνδεση στο pin 3.3V και στα SPI GPIOs — χρησιμοποιήστε τη βιβλιοθήκη SD.h ή SD_MMC.h
  • Raspberry Pi (3.3V): Σύνδεση στο 3.3V και στα SPI pins — χρησιμοποιήστε Python με spidev ή αντίστοιχες βιβλιοθήκες SD

Τυπικές Εφαρμογές

  • Καταγραφή δεδομένων: Αποθηκεύστε μετρήσεις αισθητήρων (θερμοκρασία, υγρασία, GPS) σε κάρτα SD για μακροχρόνια ανάλυση
  • Αναπαραγωγή ήχου: Αποθηκεύστε και αναπαράγετε αρχεία WAV σε ηχητικά projects βασισμένα σε Arduino
  • Αρχεία ρυθμίσεων: Φορτώστε παραμέτρους ή ρυθμίσεις από αρχείο κειμένου στην κάρτα SD
  • Συστήματα αρχείων: Υλοποιήστε πλήρες σύστημα αρχείων FAT σε embedded εφαρμογές

Τεχνικά Χαρακτηριστικά

ΧαρακτηριστικόΤιμή
ΔιεπαφήSPI (4-wire)
Τάση Τροφοδοσίας3.3V / 5V
Λογικά Επίπεδα I/O3.3V / 5V
Υποστηριζόμενες ΚάρτεςSD, MMC
Μορφή ΑρχείωνFAT16, FAT32
Διαστάσεις5.2 cm × 3.0 cm × 1.1 cm
