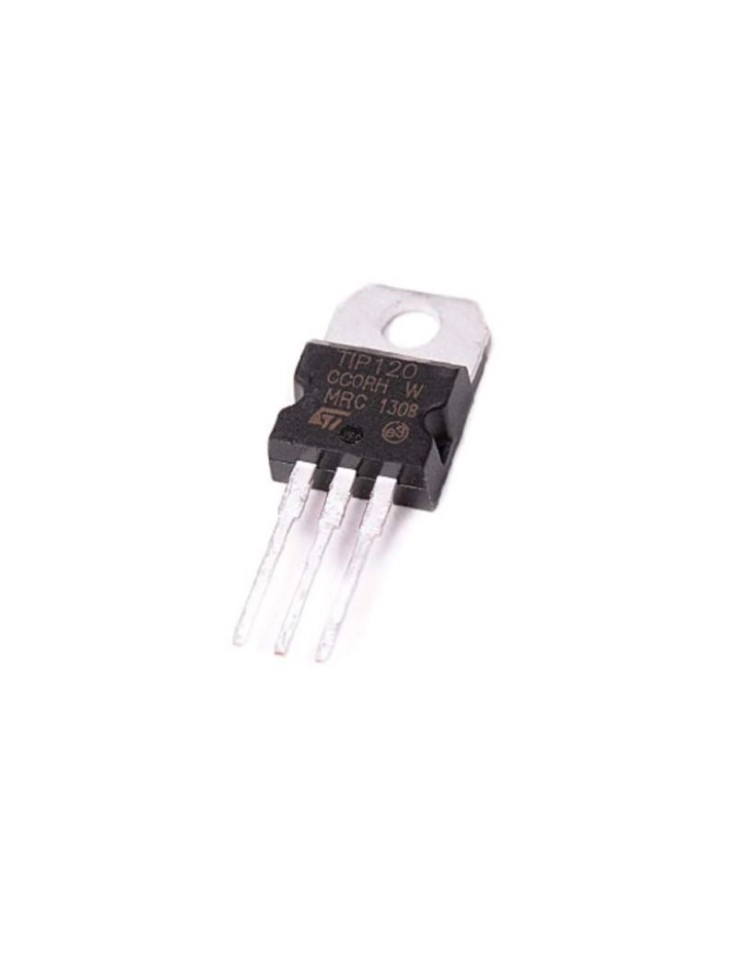

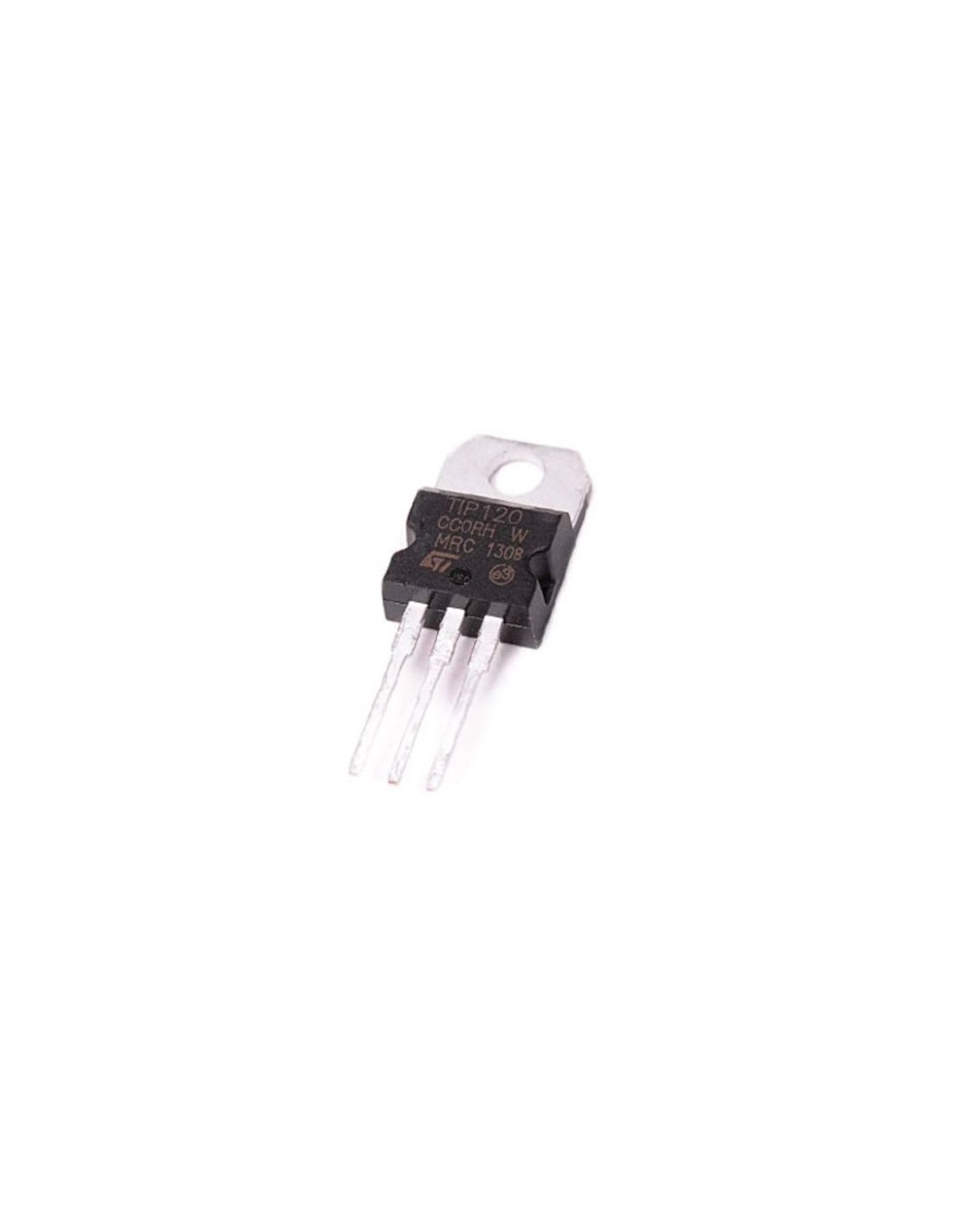

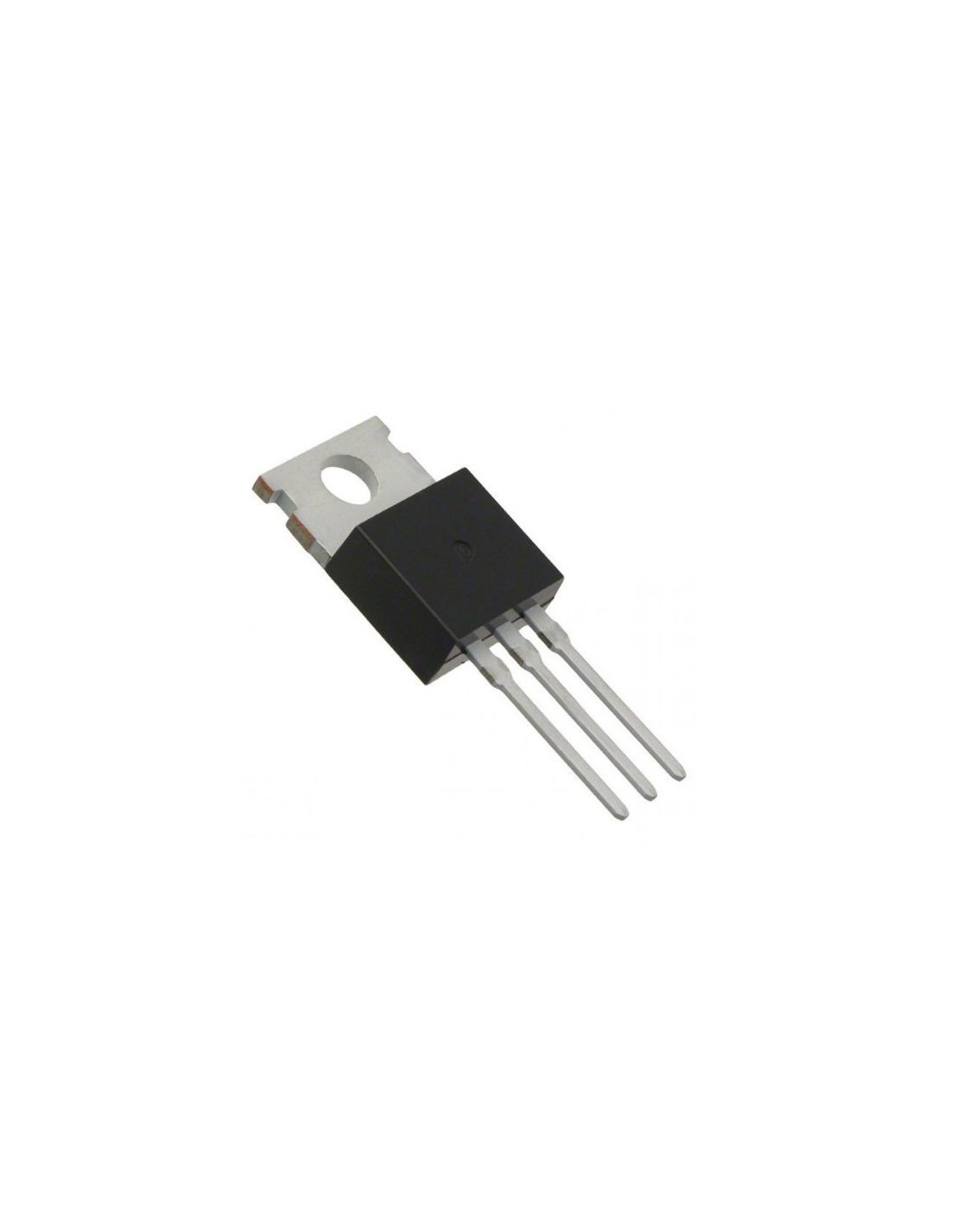

Τρανζίστορ Ισχύος TIP120 Darlington NPN, 5A TO-220
Τρανζίστορ Ισχύος TIP120 Darlington NPN, 5A TO-220
Τρανζίστορ Ισχύος TIP120 Darlington NPN, 5A TO-220
Τρανζίστορ Ισχύος TIP120 Darlington NPN, 5A TO-220
Τρανζίστορ Ισχύος TIP120 Darlington NPN, 5A TO-220
Τρανζίστορ Ισχύος TIP120 Darlington NPN, 5A TO-220

Τρανζίστορ Ισχύος TIP120 Darlington NPN, 5A TO-220

Τρανσίστορ
TRTIP120
Part.No: TIP120
€1,60
Σε Απόθεμα
Άμεση Αποστολή

Το TIP120 είναι ένα τρανζίστορ Darlington NPN ισχύος σε θήκη TO-220, σχεδιασμένο για να οδηγεί φορτία έως 5A. Με εξαιρετικό κέρδος ρεύματος και χαμηλή τάση κόρου, συνδέει εύκολα εξόδους μικροελεγκτών με κινητήρες, ρελέ, σολενοειδή και άλλες συσκευές ισχύος.



Τρανζίστορ Ισχύος TIP120 Darlington – Υψηλού Ρεύματος Οδηγός για Κινητήρες & Ρελέ

Το TIP120 αποτελεί ένα τρανζίστορ Darlington NPN ιδανικό για εφαρμογές μεσαίας και υψηλής ισχύος. Η ενσωματωμένη δομή Darlington του παρέχει εξαιρετικό κέρδος ρεύματος, επιτρέποντας τον έλεγχο φορτίων έως 5A με ελάχιστο ρεύμα βάσης. Ιδανικό για Arduino, ESP32 και ενσωματωμένα συστήματα που χρειάζονται άμεση σύνδεση με κινητήρες, σολενοειδή και ρελέ χωρίς πρόσθετα στάδια οδήγησης.

Λειτουργίες & Εφαρμογές

  • Εξαιρετικό Κέρδος Ρεύματος: Η δομή Darlington παρέχει υπερ-υψηλό hFE, απαιτώντας ελάχιστο ρεύμα βάσης για τον έλεγχο του μέγιστου ρεύματος φορτίου.
  • Υψηλή Χωρητικότητα Ρεύματος: Συνεχές ρεύμα συλλέκτη έως 5A, κατάλληλο για άμεση οδήγηση κινητήρων, σολενοειδών και πηνίων ρελέ από εξόδους MCU.
  • Ισχυρή Θήκη TO-220: Θερμικά αποδοτική θήκη through-hole με ενσωματωμένη καρφίτσα στήριξης για εύκολη ολοκλήρωση PCB και ψύξης.
  • Χαμηλή Τάση Κόρου: Ελάχιστη πτώση τάσης σε ενεργό κατάσταση, μειώνοντας απώλειες ισχύος και θερμότητα στα κυκλώματα switching.

Τεχνικά Χαρακτηριστικά

ΠαράμετροςΤιμή / Προδιαγραφή
Τύπος ΤρανζίστορDarlington
Πολικότητα / ΚανάλιNPN
Θήκη (Package)TO-220
Τάση Συλλέκτη-Εκπομπού (Vceo)60V
Μέγιστο Ρεύμα Συλλέκτη (Ic)5A
Ισχύς Απώλειας (Pd)40W
Κέρδος Ρεύματος DC (hFE)1000–20000
Τρόπος ΤοποθέτησηςThrough-Hole (THT) with Heatsink Tab

Συχνές Ερωτήσεις

Q: Μπορεί το TIP120 να οδηγήσει απευθείας έναν κινητήρα 12V DC από ένα pin Arduino;
A: Ναι, το εξαιρετικό κέρδος ρεύματος του TIP120 επιτρέπει σε ένα pin Arduino (~20mA logic level) να ελέγχει έναν κινητήρα 12V που καταναλώνει αρκετά Ampere. Προσθέστε μια δίοδο προστασίας (flyback diode) παράλληλα με τον κινητήρα.

Q: Ποιο είναι το συμπληρωματικό (complementary) PNP τρανζίστορ Darlington;
A: Το TIP125 είναι το συμπληρωματικό PNP τρανζίστορ Darlington, χρησιμοποιείται σε κυκλώματα push-pull για bridge drivers και ενισχυτές ήχου.

Σημειώσεις

Απαιτεί ψύκτρα για συνεχή λειτουργία άνω των 2A· διασφαλίστε κατάλληλη θερμική επαφή και χρησιμοποιήστε θερμικό σάντουιτς. Πάντα χρησιμοποιήστε δίοδο προστασίας (flyback) κατά το switching επαγωγικών φορτίων.

Σημείωση: Η τιμή αφορά ένα (1) τεμάχιο. Το εξάρτημα αποστέλλεται χωρίς ειδική ατομική συσκευασία.

Τύπος Τρανζίστορ
Darlington
Πολικότητα Τρανζίστορ / Τύπος Καναλιού
NPN
Στυλ θήκης τρανζίστορ
TO-220
