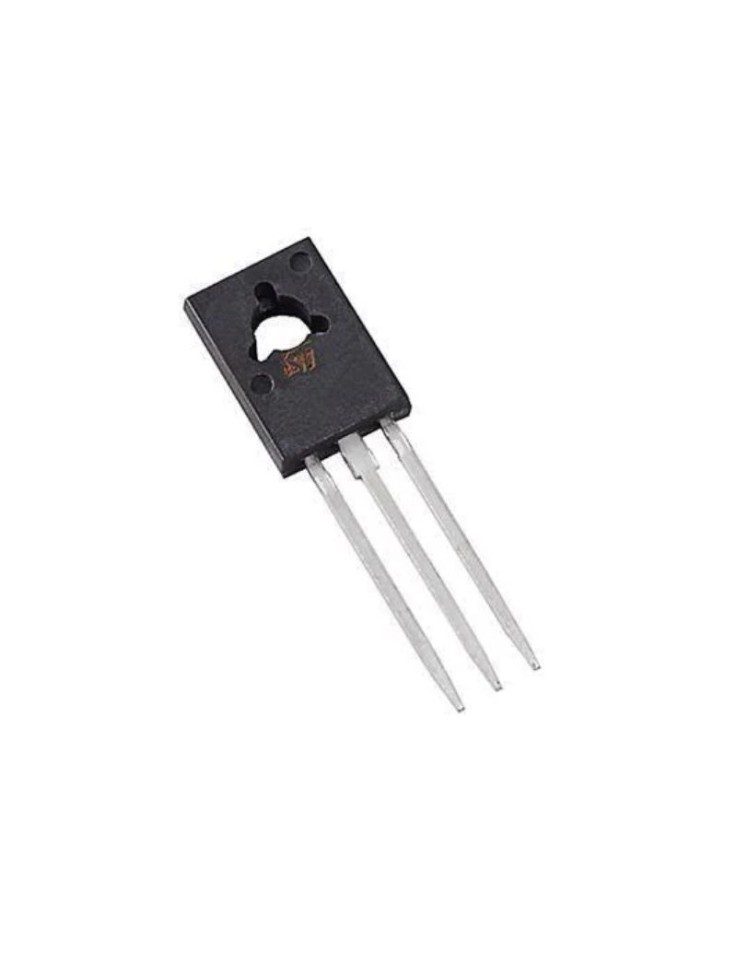

Τρανζίστορ Ισχύος BD677 NPN Darlington, 4A TO-126

Τρανζίστορ Ισχύος BD677 NPN Darlington, 4A TO-126

Τρανσίστορ
TRBD677
Part.No: BD677
€1,20
Τελευταία προϊόντα σε απόθεμα
Άμεση Αποστολή

Το BD677 είναι ένα NPN Darlington τρανζίστορ με υψηλό κέρδος σε θήκη TO-126. Ιδανικό για χειρισμό ρελέ, σωληνοειδών και μικρών κινητήρων με ελάχιστο ρεύμα βάσης.



Τρανζίστορ BD677 Darlington — Διακόπτης Ισχύος για Ρελέ & Κινητήρες

Το BD677 είναι ένα αξιόπιστο NPN Darlington τρανζίστορ που συνδυάζει δύο βαθμίδες τρανζίστορ εσωτερικά για εξαιρετικό κέρδος ρεύματος. Με την θήκη TO-126 και την ικανότητα απαγωγής θερμότητας, είναι ιδανικό για εφαρμογές που απαιτούν αξιόπιστο διακοπτικό έλεγχο κινητήρων, ρελέ και σωληνοειδών από εξόδους μικροελεγκτών.

Λειτουργίες & Εφαρμογές

  • Εξαιρετικό Κέρδος: Η διάταξη Darlington παρέχει κέρδος ρεύματος πάνω από 1000, χειριζόμενη μεγάλα φορτία με ελάχιστο ρεύμα εισόδου.
  • Αξιόπιστος Διακόπτης: Ιδανικό για έλεγχο ρελέ, σωληνοειδών και μικρών DC κινητήρων.
  • Θήκη TO-126: Συμπαγής σχεδιασμός με οπή τοποθέτησης για προαιρετική σύνδεση ψύκτρας.
  • Συμβατό με Μικροελεγκτές: Ευθεία οδήγηση από εξόδους 5V/3.3V Arduino, ESP32 και PIC.

Τεχνικά Χαρακτηριστικά

ΠαράμετροςΤιμή / Προδιαγραφή
Τύπος ΤρανζίστορDarlington
Πολικότητα / ΚανάλιNPN
Θήκη (Package)TO-126
Τάση Συλλέκτη-Εκπομπού (Vceo)80V
Μέγιστο Ρεύμα Συλλέκτη (Ic)4A
Ισχύς Απώλειας (Pd)12.5W
Διάταξη DarlingtonIntegrated dual stage
Τρόπος ΤοποθέτησηςThrough-Hole (THT) with heatsink hole

Συχνές Ερωτήσεις

Q: Μπορεί το BD677 να ελέγχει ένα ρελέ 12V;
A: Ναι, εφόσον το πηνίο του ρελέ απορροφά λιγότερο από 4A. Χρησιμοποιήστε πάντα δίοδο προστασίας (flyback diode) παράλληλα με το πηνίο.

Q: Χρειάζεται ψύκτρα το BD677;
A: Για συνεχή λειτουργία πάνω από 2A ή σε υψηλές θερμοκρασίες περιβάλλοντος, συνιστάται μια μικρή ψύκτρα. Η οπή της θήκης TO-126 δέχεται ένα βίδαιο mica pad.

Σημειώσεις

Η θήκη TO-126 δεν είναι μονωμένη στην πίσω πλευρά. Εάν χρησιμοποιείτε ψύκτρα, μονώστε με mica pad για να αποφύγετε βραχυκύκλωμα του συλλέκτη.

Σημείωση: Η τιμή αφορά ένα (1) τεμάχιο. Το εξάρτημα αποστέλλεται χωρίς ειδική ατομική συσκευασία.

Τύπος Τρανζίστορ
Darlington
Πολικότητα Τρανζίστορ / Τύπος Καναλιού
NPN
Στυλ θήκης τρανζίστορ
TO-126
