Πληκτρολόγιο μεμβράνης 3x4 matrix
Πληκτρολόγιο μεμβράνης 3x4 matrix
Πληκτρολόγιο μεμβράνης 3x4 matrix
Πληκτρολόγιο μεμβράνης 3x4 matrix
Πληκτρολόγιο μεμβράνης 3x4 matrix
Πληκτρολόγιο μεμβράνης 3x4 matrix

Πληκτρολόγιο μεμβράνης 3x4 matrix

Πληκτρολόγια
SWK220
Part.No: 0260
€2,50
Σε Απόθεμα
Άμεση Αποστολή
Πληκτρολόγιο μεμβράνης 3×4 matrix με 12 πλήκτρα σε διάταξη τηλεφώνου. Παθητικό matrix interface — χρειάζεται μόνο 7 GPIO pins (4 γραμμές + 3 στήλες). Αυτοκόλλητη πλάτη, σύνδεσμος Dupont 2.54mm και διάρκεια ζωής 1 εκατ. πατημάτων. Συμβατό με Arduino, ESP32 και οποιονδήποτε μικροελεγκτή.



Το Πληκτρολόγιο Μεμβράνης 3×4 Matrix είναι μια λεπτή, ευέλικτη συσκευή εισόδου 12 πλήκτρων, ιδανική για την προσθήκη αλληλεπίδρασης με τον χρήστη σε embedded projects. Τα πλήκτρα είναι διατεταγμένα σε κλασικό πλέγμα τηλεφώνου (3 στήλες × 4 γραμμές) και το keypad λειτουργεί ως παθητική συσκευή — δεν χρειάζεται τροφοδοσία (VCC/GND), παρά μόνο 7 GPIO pins του μικροελεγκτή σας για σάρωση πλήκτρων (key scanning). Η αυτοκόλλητη πλάτη επιτρέπει εύκολη τοποθέτηση σε κουτιά, πάνελ ή πρωτότυπα, ενώ το πάχος μόλις 0.8mm εξασφαλίζει καθαρό αποτέλεσμα.

Κύρια Χαρακτηριστικά

  • 12 Πλήκτρα σε Διάταξη 3×4: Ψηφία 0–9, *, # σε τηλεφωνική διάταξη — καλύπτει τις πιο συνηθισμένες ανάγκες αριθμητικής εισόδου σε embedded UI
  • Παθητικό Matrix Interface: Δεν απαιτεί τάση τροφοδοσίας (operating voltage) — μειώνει την πολυπλοκότητα καλωδίωσης σε σχέση με μεμονωμένα κουμπιά
  • Σύνδεσμος Dupont 7 Pin (2.54mm): Τυπικό pitch 0.1" — συνδέεται απευθείας σε breadboard ή header Arduino χωρίς προσαρμογέα

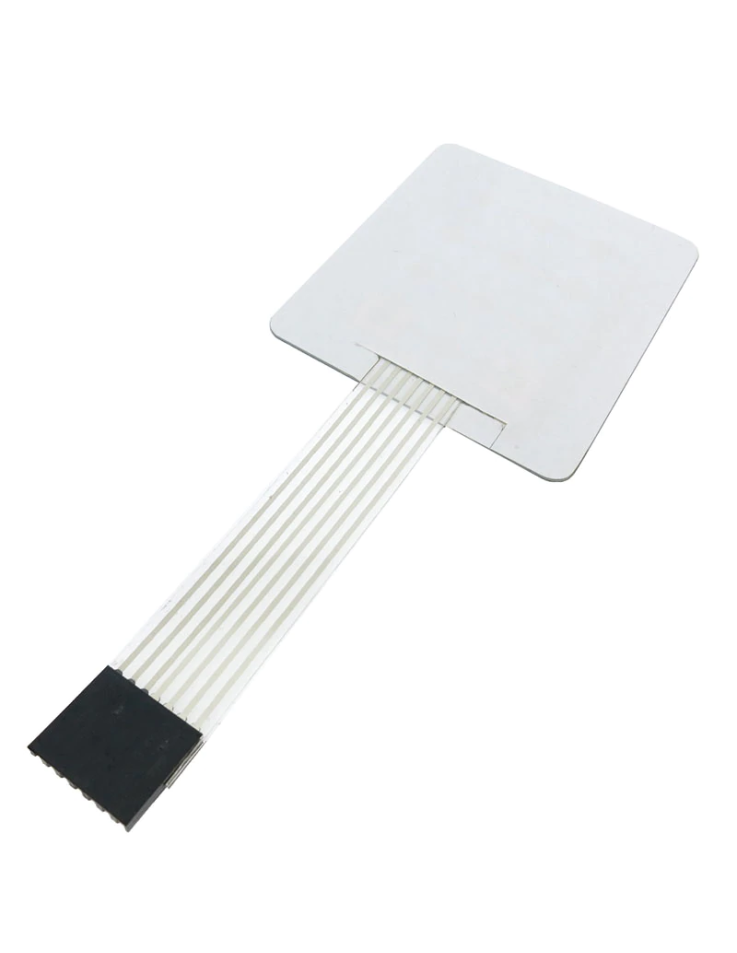

  • Αυτοκόλλητη Πλάτη (Self-Adhesive): Αφαιρέστε το προστατευτικό χαρτί και κολλήστε — μόνιμη τοποθέτηση σε οποιαδήποτε επίπεδη επιφάνεια
  • Πάχος Μεμβράνης 0.8mm: Εξαιρετικά λεπτό και ελαφρύ — κατάλληλο για στενές εγκαταστάσεις όπου μηχανικά κουμπιά δεν χωράνε
  • Διάρκεια Ζωής 1.000.000 Πατημάτων: Αξιόπιστο για μακροχρόνια deployed projects
  • Contact Bounce ≤ 5ms: Χαμηλό bounce — απλοποιεί τη λογική αποπαλμού (debounce) στο firmware

Pinout & Σύνδεση

Το keypad έχει 7 pins μέσω του Dupont συνδέσμου. Η τυπική αντιστοίχιση γραμμών/στηλών (από pin 1 έως pin 7) είναι:

PinΣύμβολοΠεριγραφή
1R1Γραμμή 1 — πάνω σειρά (1, 2, 3)
2R2Γραμμή 2 (4, 5, 6)
3R3Γραμμή 3 (7, 8, 9)
4R4Γραμμή 4 — κάτω σειρά (*, 0, #)
5C1Στήλη 1 — αριστερά (1, 4, 7, *)
6C2Στήλη 2 — κέντρο (2, 5, 8, 0)
7C3Στήλη 3 — δεξιά (3, 6, 9, #)

Σημείωση σύνδεσης: Συνδέστε τα 7 pins σε οποιαδήποτε 7 ψηφιακά GPIO pins του μικροελεγκτή σας. Για Arduino, χρησιμοποιήστε τη βιβλιοθήκη Keypad (Mark Stanley) — ορίστε τους πίνακες γραμμών/στηλών στον κώδικα και η βιβλιοθήκη αναλαμβάνει αυτόματα τη σάρωση και τον αποπαλμό.

Συμβατότητα

  • Arduino UNO / Nano / Mega: Πλήρης συμβατότητα — χρησιμοποιήστε 7 ψηφιακά GPIO pins με τη βιβλιοθήκη Keypad
  • ESP32 / ESP8266: Συμβατό — η παθητική συσκευή λειτουργεί σε οποιοδήποτε επίπεδο λογικής (logic level)
  • Raspberry Pi (μέσω GPIO): Συμβατό με Python Keypad ή RPi.GPIO βιβλιοθήκες
  • STM32 / ATmega / Οποιοσδήποτε μικροελεγκτής με 7 GPIO: Συμβατό — πλήρως παθητική συσκευή, ανεξάρτητη λογικής τάσης

Τυπικές Εφαρμογές

  • Σύστημα εισαγωγής PIN για κλειδαριά ή έλεγχο πρόσβασης
  • Πλοήγηση μενού σε projects με οθόνη LCD και Arduino
  • Αριθμητική εισαγωγή σε DIY αριθμομηχανές ή data loggers
  • Συστήματα συναγερμού ή ρελέ με κωδικό ασφαλείας
  • Πρωτότυπα kiosk ή vending machine
  • Εκπαιδευτικά εργαστήρια ηλεκτρονικών και embedded systems

Τεχνικά Χαρακτηριστικά

ΠαράμετροςΤιμή
Interface / ProtocolΠαθητικό matrix (4 γραμμές × 3 στήλες), άμεση σάρωση GPIO
Αριθμός Πλήκτρων12 (πλέγμα 3×4)
ΣύνδεσμοςDupont 7-pin, 2.54mm (0.1") pitch
Μέγιστη Τάση Κυκλώματος35V DC
Μέγιστο Ρεύμα Κυκλώματος100 mA
Αντίσταση Μόνωσης100 MΩ @ 100V
Αντοχή Διηλεκτρικού250 Vrms (60Hz, 1 λεπτό)
Contact Bounce≤ 5 ms
Διάρκεια Ζωής1.000.000 πατήματα
Θερμοκρασία Λειτουργίας-20°C έως +40°C
Τρόπος ΤοποθέτησηςΑυτοκόλλητη πλάτη
Διαστάσεις Pad69.2 × 76.9 × 0.8 mm
Μήκος Καλωδίου~86 mm (συμπεριλαμβάνεται ο σύνδεσμος)

Συχνές Ερωτήσεις

Q: Χρειάζομαι αντιστάσεις pull-up ή pull-down για να συνδέσω το keypad σε Arduino;
A: Όχι. Η βιβλιοθήκη Keypad για Arduino ενεργοποιεί αυτόματα τις εσωτερικές αντιστάσεις pull-up (INPUT_PULLUP). Δεν χρειάζονται εξωτερικά εξαρτήματα.

Q: Μπορώ να ανιχνεύσω ταυτόχρονα πατημένα πλήκτρα;
A: Η τυπική σάρωση matrix χωρίς διόδους δεν υποστηρίζει αξιόπιστα multi-key (n-key rollover). Για μεμονωμένα πατήματα — που καλύπτουν τη συντριπτική πλειονότητα εφαρμογών εισαγωγής PIN — λειτουργεί άψογα.

Περιεχόμενα Συσκευασίας: 1 × Πληκτρολόγιο Μεμβράνης 3×4 Matrix με προσαρτημένο καλώδιο Dupont 7-pin (~86mm)

⚠️ Σημείωση: Η συσκευή είναι πλήρως παθητική — δεν υπάρχουν pins τροφοδοσίας VCC/GND. Μην εφαρμόσετε τάση απευθείας στους ακροδέκτες χωρίς κύκλωμα περιορισμού ρεύματος.
