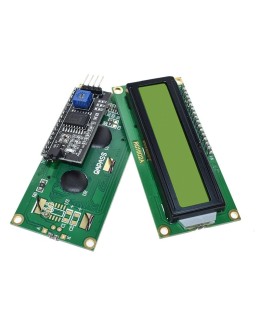

Οθόνη LCD Module 16x2 Ψηφίων με διεπαφή IIC/I2C/TWI/SP​​I - Πράσινη
Οθόνη LCD Module 16x2 Ψηφίων με διεπαφή IIC/I2C/TWI/SP​​I - Πράσινη
Οθόνη LCD Module 16x2 Ψηφίων με διεπαφή IIC/I2C/TWI/SP​​I - Πράσινη
Οθόνη LCD Module 16x2 Ψηφίων με διεπαφή IIC/I2C/TWI/SP​​I - Πράσινη

Οθόνη LCD Module 16x2 Ψηφίων με διεπαφή IIC/I2C/TWI/SP​​I - Πράσινη

Οθόνες
LCD050
Part.No: 1602
€5,95
Σε Απόθεμα
Άμεση Αποστολή
Οθόνη LCD 16×2 χαρακτήρων με πράσινο backlight και διεπαφή I2C/SPI/TWI. Συμβατή με Arduino, τροφοδοσία 5V DC, ελεγκτής HD44780. Μόλις 4 καλώδια σύνδεσης μέσω I2C.



Το LCD1602 είναι module οθόνης LCD 16×2 χαρακτήρων με πράσινο backlight και ενσωματωμένη διεπαφή IIC/I2C/TWI/SPI. Τροφοδοτείται με 5V DC και χρησιμοποιεί ελεγκτή συμβατό με το industry-standard HD44780, επιτρέποντας σε makers, φοιτητές και μηχανικούς να προσθέσουν ευανάγνωστη οθόνη κειμένου σε οποιοδήποτε microcontroller project με ελάχιστη καλωδίωση. Η διεπαφή I2C μειώνει τη σύνδεση σε μόλις 4 καλώδια, αφήνοντας ελεύθερους τους υπόλοιπους GPIO pins του κυκλώματός σου.

Κύρια Χαρακτηριστικά

  • Πράσινο Backlight: Υψηλή αντίθεση με σκούρους χαρακτήρες → εύκολη ανάγνωση σε διάφορες συνθήκες φωτισμού
  • Οθόνη 16×2 Χαρακτήρων: Δύο γραμμές των 16 χαρακτήρων → επαρκεί για ενδείξεις αισθητήρων, μενού και μηνύματα κατάστασης
  • Ελεγκτής HD44780-συμβατός: Industry-standard σύνολο εντολών → συμβατός με σχεδόν κάθε LCD library για Arduino και άλλες πλατφόρμες
  • Διεπαφή I2C / SPI / TWI: Πολλαπλές επιλογές σύνδεσης → μέχρι 4 καλώδια μέσω I2C, απλοποιώντας σημαντικά την καλωδίωση
  • Ευρεία Γωνία Θέασης & Υψηλή Αντίθεση: Βέλτιστη οπτική στοίβα → ευανάγνωστη από πολλές γωνίες χωρίς αλλοίωση χρώματος
  • Τροφοδοσία 5V DC: Τυπικό επίπεδο λογικής → plug-and-play με Arduino UNO, Nano, Mega και παρόμοιες πλακέτες 5V
  • Συμπαγής Μορφή: Module 80×36×12mm → χωράει εύκολα σε κουτιά και enclosures

Pinout & Σύνδεση

Όταν χρησιμοποιείται μέσω I2C (η πιο συνηθισμένη διαμόρφωση με ενσωματωμένο I2C backpack), απαιτούνται μόνο τέσσερις συνδέσεις:

PINΣύμβολοΠεριγραφή
1GNDΓείωση – σύνδεση στο GND του Arduino
2VCCΤροφοδοσία – σύνδεση στα 5V του Arduino
3SDAI2C Data – σύνδεση στο SDA του Arduino (A4 σε UNO/Nano)
4SCLI2C Clock – σύνδεση στο SCL του Arduino (A5 σε UNO/Nano)

Σημείωση καλωδίωσης: Χρησιμοποίησε τη βιβλιοθήκη LiquidCrystal_I2C. Η προεπιλεγμένη διεύθυνση I2C είναι συνήθως 0x27 ή 0x3F — εκτέλεσε ένα I2C scanner sketch για να επιβεβαιώσεις τη διεύθυνση του συγκεκριμένου module σου πριν ανεβάσεις τον κύριο κώδικά σου.

Συμβατότητα

  • Arduino UNO / Nano / Mega: Πλήρης συμβατότητα — η λογική 5V ταιριάζει άμεσα· χρησιμοποίησε A4 (SDA) και A5 (SCL) σε UNO/Nano
  • Arduino Mega 2560: Χρησιμοποίησε pins 20 (SDA) και 21 (SCL) για I2C
  • Άλλοι μικροελεγκτές 5V: Οποιαδήποτε πλακέτα με I2C bus 5V και υποστήριξη βιβλιοθήκης HD44780 είναι συμβατή

Τυπικές Εφαρμογές

  • Dashboards αισθητήρων Arduino: Εμφάνιση θερμοκρασίας, υγρασίας ή απόστασης σε πραγματικό χρόνο
  • Μενού και διεπαφές χρήστη: Πλοήγηση σε επιλογές με κουμπιά ή encoder για έλεγχο παραμέτρων
  • Οθόνες κατάστασης συστήματος: Εμφάνιση uptime, IP διεύθυνσης ή κατάστασης σύνδεσης σε έργα IoT
  • Εκπαιδευτικά projects: Ιδανικό για μαθήματα ηλεκτρονικής και φοιτητικές εργασίες
  • Φορητές συσκευές: Χαμηλή κατανάλωση ρεύματος για projects με μπαταρία

Τεχνικά Χαρακτηριστικά

ΧαρακτηριστικόΤιμή
ΔιεπαφήIIC / I2C / TWI / SPI
Τάση Τροφοδοσίας5V DC
Χρώμα BacklightΠράσινο
ΕλεγκτήςHD44780-συμβατός
Διαμόρφωση Χαρακτήρων16 στήλες × 2 γραμμές
Διεύθυνση I2C0x27 ή 0x3F (ανάλογα με module)
Διαστάσεις80 × 36 × 12 mm
MPNLCD1602
