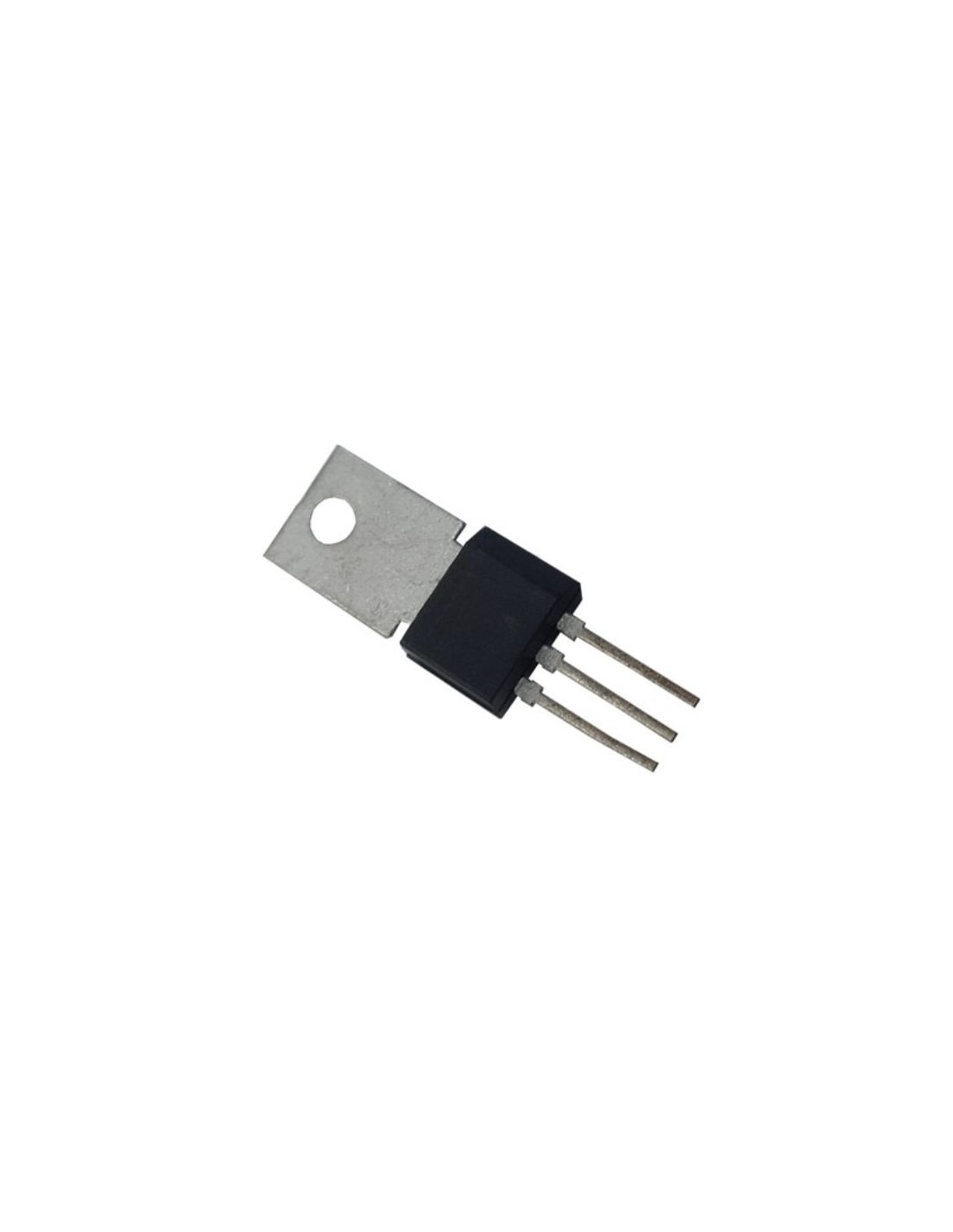

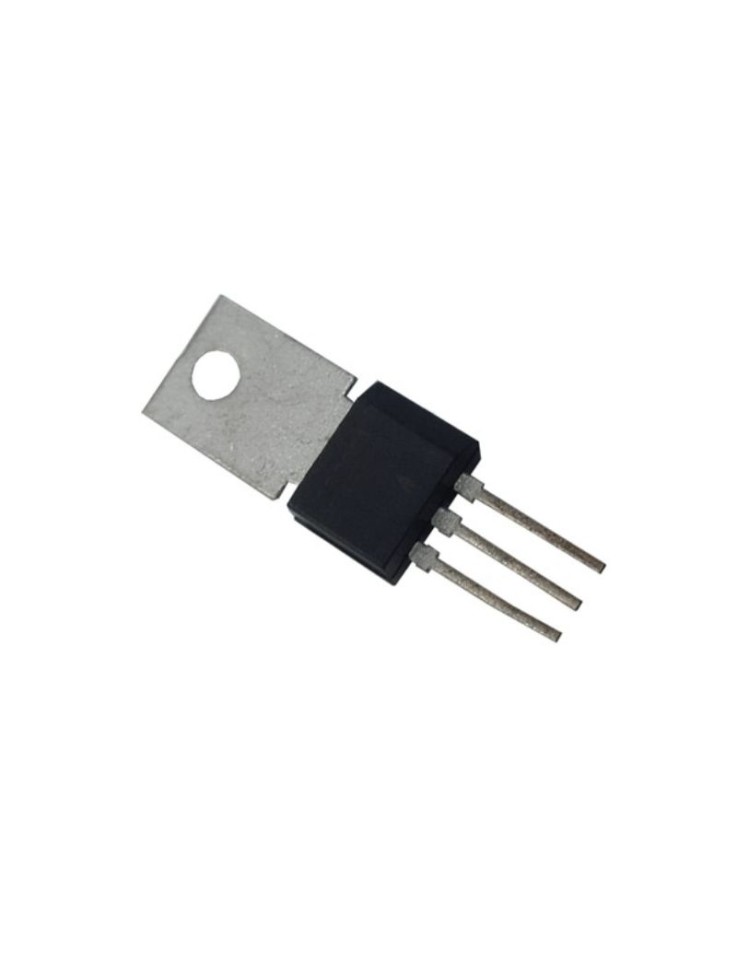

Τρανζίστορ BF758 NPN, 0.5A TO-202

Τρανζίστορ BF758 NPN, 0.5A TO-202

Τρανσίστορ
TRBF758
Part.No: BF758
€1,20
Σε Απόθεμα
Άμεση Αποστολή

Το BF758 είναι ένα NPN τρανζίστορ (BJT) υψηλής τάσης σε θήκη TO-202, με αντοχή έως 300V. Σχεδιάστηκε αρχικά ως τρανζίστορ εξόδου video (video output) για την πλακέτα καθόδου σε CRT τηλεοράσεις και οθόνες υπολογιστών.



Τρανζίστορ Υψηλής Τάσης BF758 - 300V για Πλακέτες Καθόδου CRT

Το BF758 είναι ένα πυριτίου NPN τρανζίστορ σχεδιασμένο να αντέχει τις ακραίες τάσεις έως 300V που εμφανίζονται στην πλακέτα καθόδου (video output) CRT τηλεοράσεων, οθονών υπολογιστών και μηχανημάτων arcade. Ο συνδυασμός υψηλής τάσης ανοχής και ικανοποιητικής ταχύτητας μεταγωγής το καθιστούν κλασική επιλογή για την επισκευή της βαθμίδας εξόδου RGB video σε παλαιότερες συσκευές με λυχνία CRT.

Λειτουργίες & Εφαρμογές

  • Ακραία Τάση Λειτουργίας (300V): Αντέχει τις υψηλές αιχμές τάσης B+ στην πλακέτα λαιμού/καθόδου CRT χωρίς να καταστραφεί.
  • Θήκη TO-202: Ανθεκτική through-hole θήκη που μπορεί να βιδωθεί ή να στηριχθεί σε μικρή ψύκτρα όταν πλησιάζει το όριο ισχύος.
  • Κλασικό Ανταλλακτικό Επισκευής CRT: Συχνά χρησιμοποιούμενο για την επισκευή πλακετών καθόδου παλαιών οθονών υπολογιστών, τηλεοράσεων και μηχανημάτων arcade.
  • Ικανοποιητική Ταχύτητα Μεταγωγής: Συχνότητα μετάβασης 45MHz, αρκετή για την οδήγηση σημάτων RGB video στους ρυθμούς σάρωσης CRT.

Τεχνικά Χαρακτηριστικά

ΠαράμετροςΤιμή / Προδιαγραφή
Τύπος ΤρανζίστορBJT (Bipolar Junction Transistor)
Πολικότητα / ΚανάλιNPN
Θήκη (Package)TO-202
Τάση Συλλέκτη-Εκπομπού (Vceo)300V
Τάση Συλλέκτη-Βάσης (Vcbo)300V
Μέγιστο Ρεύμα Συλλέκτη (Ic)0.5A
Ισχύς Απώλειας (Pd)2W
Συχνότητα Μετάβασης (ft)45MHz
Τρόπος ΤοποθέτησηςThrough-Hole (THT)

Συχνές Ερωτήσεις

Q: Σε τι χρησιμοποιείται συνήθως το BF758;
A: Είναι ένα NPN τρανζίστορ υψηλής τάσης που χρησιμοποιούνταν ως τρανζίστορ εξόδου video στην πλακέτα καθόδου (RGB) CRT τηλεοράσεων, οθονών υπολογιστών και μηχανημάτων arcade, όπου πρέπει να αντέχει αιχμές τάσης έως 300V.

Q: Ποια είναι η διαφορά του BF758 από τα BF759 και BF760;
A: Τα BF758, BF759 και BF760 ανήκουν στην ίδια οικογένεια Philips/NXP υψηλής τάσης video output και έχουν τα ίδια βασικά χαρακτηριστικά τάσης/ρεύματος, αλλά ταξινομούνται συνήθως ανά hFE (κέρδος ρεύματος), οπότε ελέγξτε την απαίτηση κέρδους του κυκλώματός σας πριν την αντικατάσταση.

Σημειώσεις

Πρόκειται για ανταλλακτικό εποχής CRT (τηλεοράσεις, οθόνες, arcade cabinets). Το απόθεμα προορίζεται κυρίως για επισκευή/αναπαλαίωση παλαιών συσκευών με λυχνία CRT και όχι για νέες σχεδιάσεις.

Σημείωση: Η τιμή αφορά ένα (1) τεμάχιο. Το εξάρτημα αποστέλλεται χωρίς ειδική ατομική συσκευασία.

Τύπος Τρανζίστορ
BJT (Bipolar Junction Transistor)
Πολικότητα Τρανζίστορ / Τύπος Καναλιού
NPN
Στυλ θήκης τρανζίστορ
TO-202
