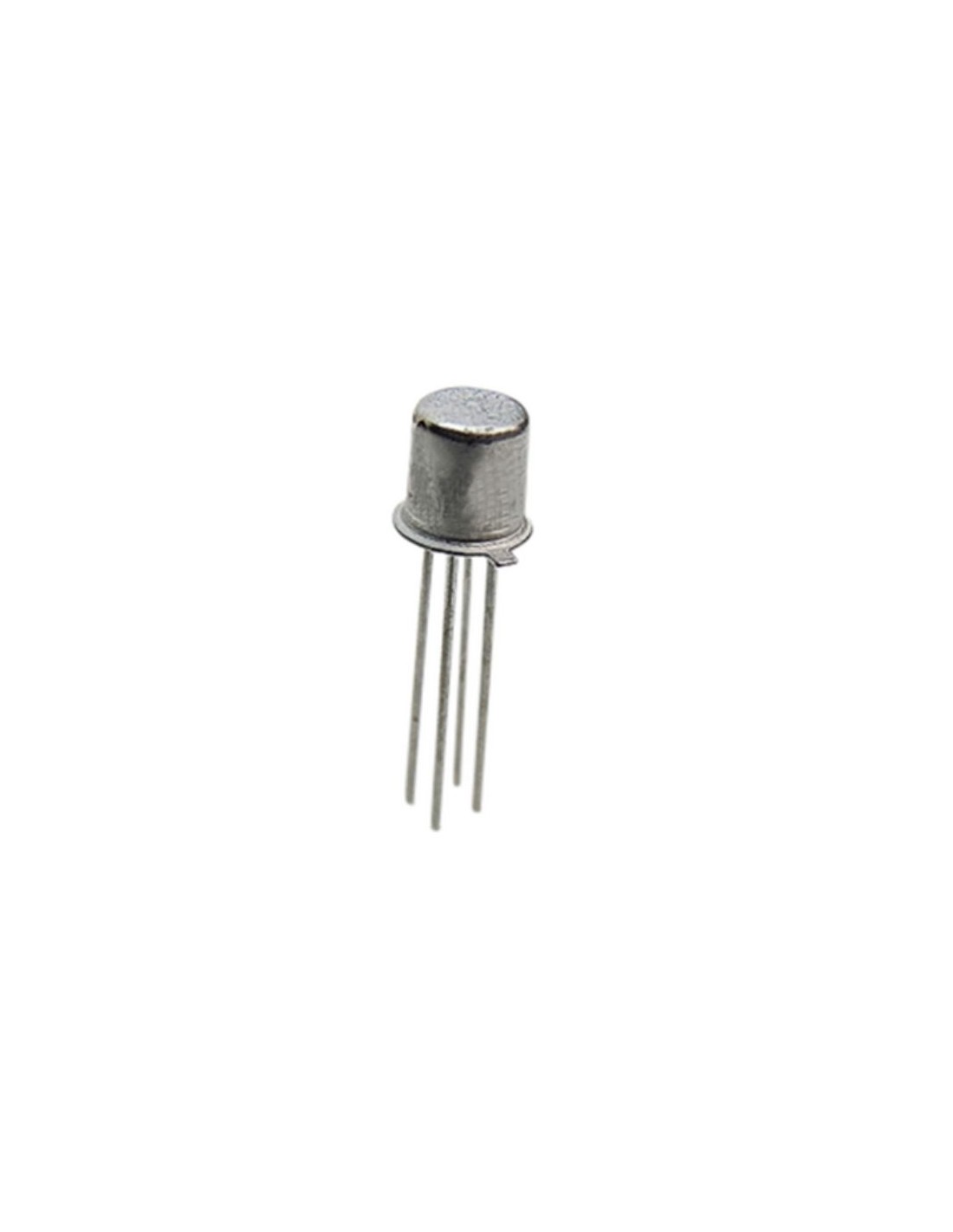

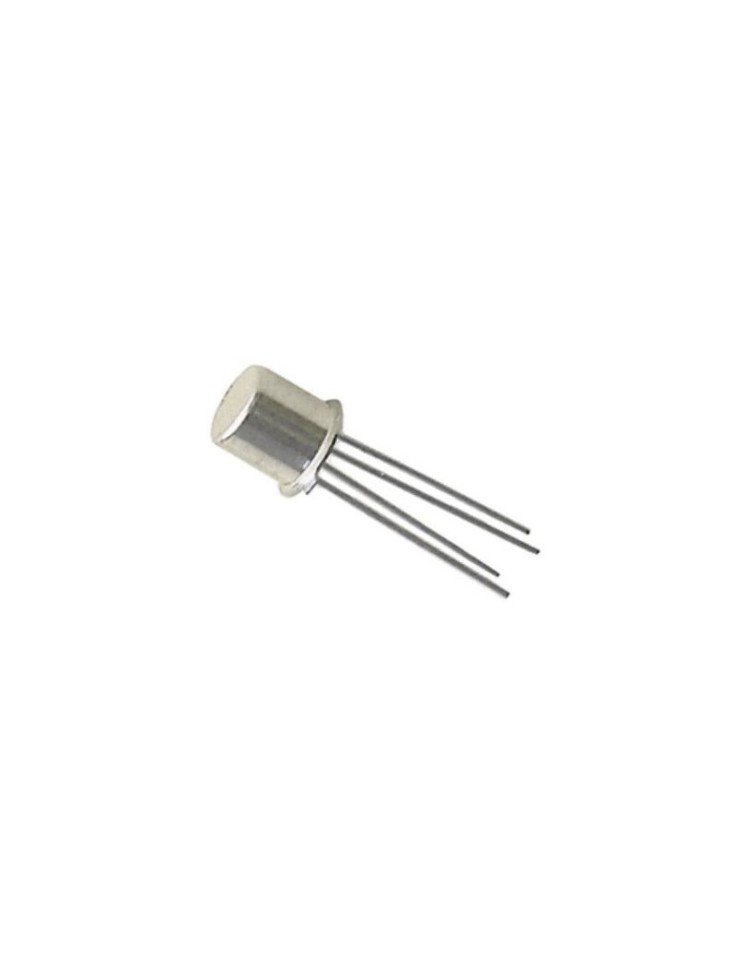

Τρανζίστορ AF137 PNP, Γερμανίου UHF TO-72
Τρανζίστορ AF137 PNP, Γερμανίου UHF TO-72
Τρανζίστορ AF137 PNP, Γερμανίου UHF TO-72
Τρανζίστορ AF137 PNP, Γερμανίου UHF TO-72

Τρανζίστορ AF137 PNP, Γερμανίου UHF TO-72

Τρανσίστορ
TRAF137
Part.No: AF137
€1,40
Σε Απόθεμα
Άμεση Αποστολή

Το AF137 είναι ένα vintage PNP germanium BJT σε θήκη TO-72 με 4 ακίδες, σχεδιασμένο για εφαρμογές UHF τηλεόρασης και τηλεπικοινωνιών. Η θωρακισμένη 4η ακίδα και η χαμηλή παρασιτική χωρητικότητα το καθιστούν ιδανικό για ταλαντωτές UHF, μίκτες και ενισχυτές RF.



Τρανζίστορ Γερμανίου AF137 UHF – Κλασικό RF για Συλλέκτες & Retro Ηλεκτρονικά

Το AF137 είναι ένα σπάνιο vintage PNP γερμάνιο τρανζίστορ που σχεδιάστηκε στη δεκαετία του 1960 για δέκτες UHF τηλεόρασης και ραδιοτηλεπικοινωνίες. Με τη θωρακισμένη 4η ακίδα και τη γεωμετρία που βελτιστοποιεί τη λειτουργία σε υψηλές συχνότητες, παραμένει δημοφιλής επιλογή για αποκατάσταση vintage ραδιοφώνων, projects retro-computing και ειδικές RF εφαρμογές.

Λειτουργίες & Εφαρμογές

  • Θωρακισμένη Ακίδα: Η 4η ακίδα (Case 2) παρέχει RF απομόνωση όταν γειωθεί, μειώνοντας ανεπιθύμητες παρασιτικές σύζευξης.
  • Βελτιστοποίηση UHF: Χαμηλή παρασιτική χωρητικότητα και άριστη απόκριση συχνότητας στις ζώνες VHF/UHF.
  • Υλικό Γερμανίου: Χαρακτηριστική χαμηλή τάση εμπρόσθιας πόλωσης (~0.2V) και soft saturation, ιδανικά για vintage ήχο και RF.
  • Vintage NOS Stock: Αρχικής κατασκευής 1960, συλλεκτική ποιότητα και πλήρως λειτουργικό.

Τεχνικά Χαρακτηριστικά

ΠαράμετροςΤιμή / Προδιαγραφή
Τύπος ΤρανζίστορBJT (Bipolar Junction Transistor)
Πολικότητα / ΚανάλιPNP
Θήκη (Package)TO-72
Τάση Συλλέκτη-Εκπομπού (Vceo)30V
Μέγιστο Ρεύμα Συλλέκτη (Ic)50mA
Ισχύς Απώλειας (Pd)200mW
Τρόπος ΤοποθέτησηςThrough-Hole (THT), 4-lead shielded

Συχνές Ερωτήσεις

Q: Είναι το AF137 κατάλληλο για ταλαντωτές και μίκτες UHF;
A: Ναι. Το AF137 σχεδιάστηκε ειδικά για στάδια μίκτη και ταλαντωτή σε συχνότητες UHF. Η θωρακισμένη 4η ακίδα πρέπει να γειωθεί για σωστή RF απομόνωση και απόδοση.

Q: Μπορώ να χρησιμοποιήσω ένα σύγχρονο silicon αντικατάστατο;
A: Σε κάποια κυκλώματα, ναι – αλλά τα silicon τρανζίστορ έχουν διαφορετική τάση εμπρόσθιας πόλωσης (~0.6–0.7V) και συμπεριφορά κορεσμού. Για αυθεντική vintage αποκατάσταση ή ευαίσθητες RF εφαρμογές, το germanium AF137 είναι προτιμότερο.

Σημειώσεις

Vintage NOS germanium τρανζίστορ από αρχική κατασκευή 1960. Η θωρακισμένη 4-ακίδα θήκη (TO-72) είναι κρίσιμη για RF απόδοση—βεβαιωθείτε ότι η 4η ακίδα (shield) είναι γειωμένη στο κύκλωμά σας. Χαμηλότερα χαρακτηριστικά συχνότητας από τα σύγχρονα silicon.

Σημείωση: Η τιμή αφορά ένα (1) τεμάχιο. Το εξάρτημα αποστέλλεται χωρίς ειδική ατομική συσκευασία.

Τύπος Τρανζίστορ
BJT (Bipolar Junction Transistor)
Πολικότητα Τρανζίστορ / Τύπος Καναλιού
PNP
Στυλ θήκης τρανζίστορ
TO-72
