Τρανζίστορ AF109 PNP, Γερμάνιο RF TO-72
Τρανζίστορ AF109 PNP, Γερμάνιο RF TO-72
Τρανζίστορ AF109 PNP, Γερμάνιο RF TO-72
Τρανζίστορ AF109 PNP, Γερμάνιο RF TO-72

Τρανζίστορ AF109 PNP, Γερμάνιο RF TO-72

Τρανσίστορ
TRAF109
Part.No: AF109
€1,40
Σε Απόθεμα
Άμεση Αποστολή

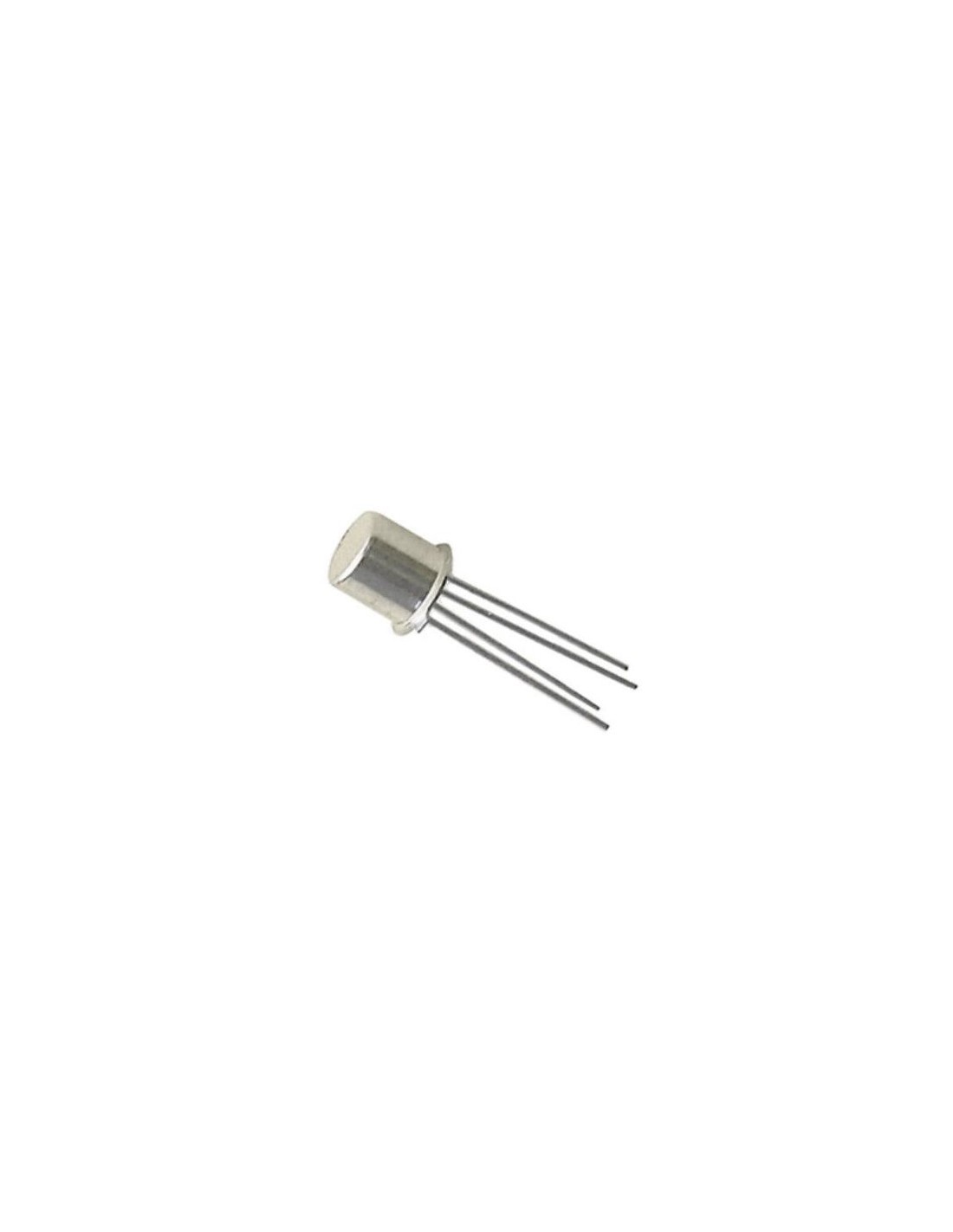

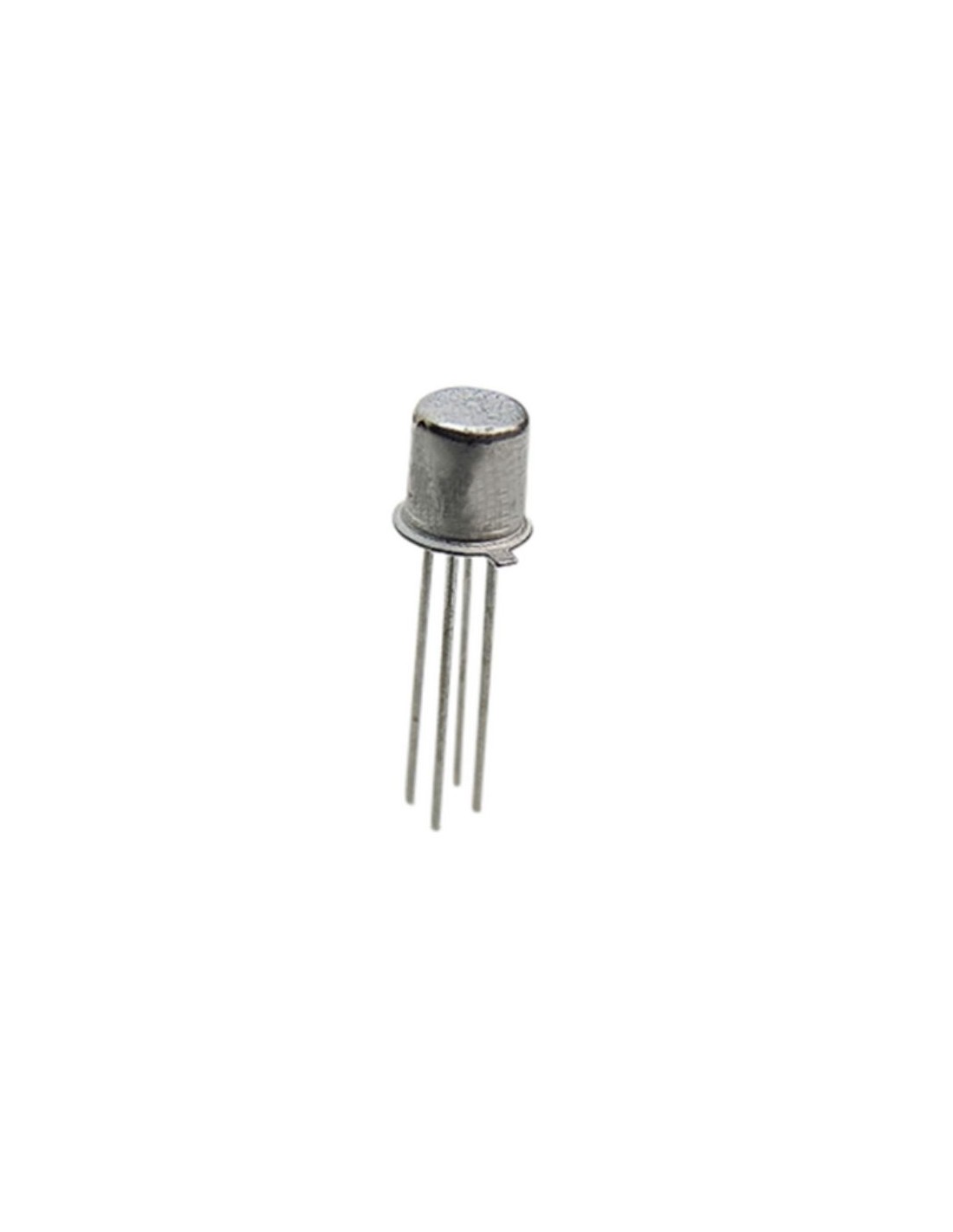

Το AF109 είναι ένα PNP Germanium BJT σε θήκη TO-72 με 4 ακροδέκτες συμπεριλαμβανομένης της θωράκισης. Σχεδιασμένο ειδικά για RF και ενίσχυση υψηλών συχνοτήτων με εξαιρετικά χαμηλό θόρυβο, ιδανικό για την αποκατάσταση vintage ραδιοφώνων και RF κυκλωμάτων.



Τρανζίστορ AF109 Γερμανίου PNP - Θωρακισμένος RF Ενισχυτής για Vintage Ραδιόφωνα

Το AF109 είναι ένα σπάνιο, υψηλής απόδοσης PNP γερμάνιο τρανζίστορ σχεδιασμένο ειδικά για RF ενίσχυση και χαμηλού θορύβου εφαρμογές σε vintage ραδιοκυκλώματα. Η 4-ακροδέκτη θήκη TO-72 περιλαμβάνει ολοκληρωμένη σύνδεση θωράκισης, παρέχοντας εξαιρετική απόρριψη ηλεκτρομαγνητικής παρεμβολής—κρίσιμο χαρακτηριστικό για σταθερή λειτουργία σε ευαίσθητα RF κυκλώματα.

Λειτουργίες & Εφαρμογές

  • Θωρακισμένη 4-Ακροδέκτη Θήκη: Ολοκληρωμένη σύνδεση θωράκισης μειώνει δραματικά την RF παρεμβολή και εξασφαλίζει σταθερή λειτουργία σε κυκλώματα υψηλών συχνοτήτων.
  • Κατασκευή Γερμανίου: Εξαιρετικά χαμηλός θόρυβος και φυσική συμπεριφορά κορεσμού ιδανική για γραμμική RF ενίσχυση.
  • PNP Πολικότητα: Άμεση συμβατότητα με συμπληρωματικά NPN στάδια (AF108) σε push-pull και κυκλώματα οδήγησης.
  • Έτοιμο για Vintage Ραδιόφωνα: Σχεδιασμένο ειδικά ως αντικατάστασης του original AF109 σε κλασικές συσκευές λήψης.

Τεχνικά Χαρακτηριστικά

ΠαράμετροςΤιμή / Προδιαγραφή
Τύπος ΤρανζίστορBJT (Bipolar Junction Transistor)
Πολικότητα / ΚανάλιPNP
Θήκη (Package)TO-72
Τύπος ΤρανζίστορGermanium BJT (PNP)
ΘήκηTO-72 (4 leads with shield)
Τρόπος ΤοποθέτησηςThrough-Hole (THT)
ΕφαρμογήRF Amplification, Low-Noise Stages

Συχνές Ερωτήσεις

Q: Πώς αναγνωρίζω και συνδέω τον ακροδέκτη θωράκισης του AF109;
A: Ο ακροδέκτης θωράκισης βρίσκεται συνήθως πιο απομακρυσμένος από τους τρεις κύριους ακροδέκτες ή σημειώνεται με μεταλλικό tab στη θήκη. Συνδέστε τον στη γείωση ή στη θωράκιση του RF κυκλώματος για ελαχιστοποίηση παρεμβολής.

Q: Ποιο είναι το συμπληρωματικό NPN τρανζίστορ για το AF109;
A: Το AF108 είναι το αντίστοιχο NPN γερμάνιο τρανζίστορ, σχεδιασμένο για άμεση χρήση σε push-pull και συμπληρωματικά κυκλώματα ενίσχυσης.

Σημειώσεις

Γερμάνιο τρανζίστορ (NOS/vintage stock). Το AF109 είναι σπάνιο, ειδικά σχεδιασμένο RF εξάρτημα· επαληθεύστε τη διάταξη ακροδεκτών και τη γείωση θωράκισης στην εφαρμογή σας. Ενδέχεται να απαιτεί ελαφρές προσαρμογές του κυκλώματος πόλωσης σε σχέση με σύγχρονα silicon ισοδύναμα λόγω χαμηλότερης Vbe (~0.2V vs 0.65V).

Σημείωση: Η τιμή αφορά ένα (1) τεμάχιο. Το εξάρτημα αποστέλλεται χωρίς ειδική ατομική συσκευασία.

Τύπος Τρανζίστορ
BJT (Bipolar Junction Transistor)
Πολικότητα Τρανζίστορ / Τύπος Καναλιού
PNP
Στυλ θήκης τρανζίστορ
TO-72
