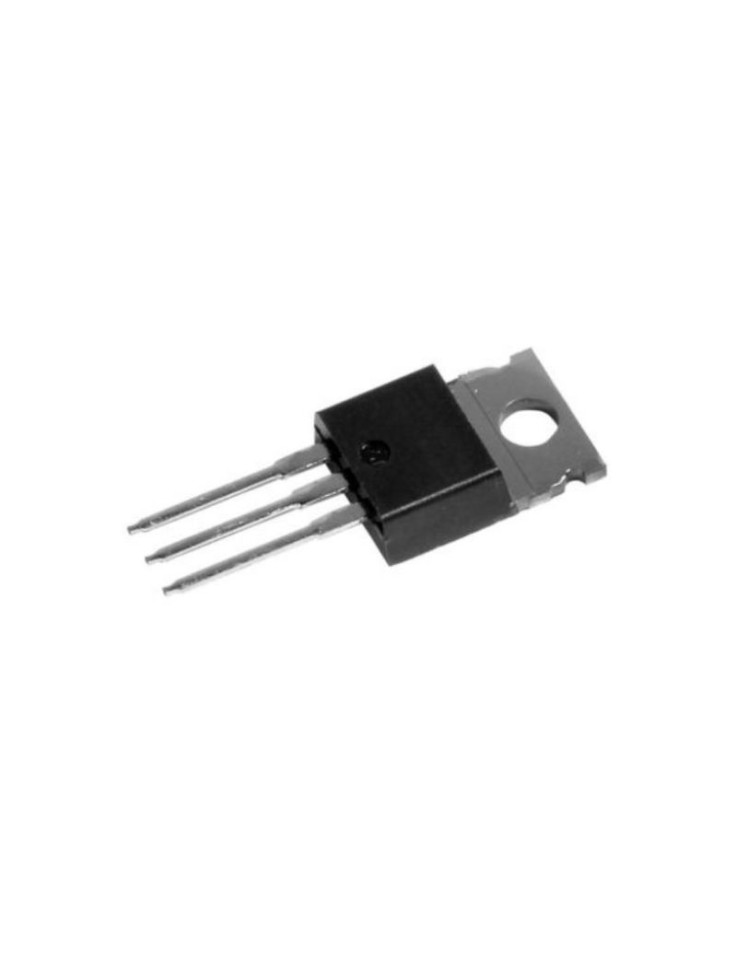

Τρανζίστορ Ισχύος BD646 PNP Darlington, TO-220

Τρανζίστορ Ισχύος BD646 PNP Darlington, TO-220

Τρανσίστορ
TRBD646
Part.No: BD646
€1,40
Τελευταία προϊόντα σε απόθεμα
Άμεση Αποστολή

Το BD646 είναι ένα PNP Darlington τρανζίστορ σε θήκη TO-220, σχεδιασμένο για εφαρμογές υψηλού ρεύματος και ελέγχου κινητήρων. Η εσωτερική δομή Darlington εξασφαλίζει εξαιρετικό κέρδος ρεύματος, επιτρέποντας την απευθείας οδήγηση φορτίων από ασθενή σήματα λογικής.



Τρανζίστορ BD646 PNP Darlington – Υψηλό Κέρδος για Έλεγχο Κινητήρων & Ρελέ

Το BD646 είναι ένα PNP Darlington τρανζίστορ σε θήκη TO-220, κατάλληλο για εφαρμογές που απαιτούν υψηλό κέρδος ρεύματος και ισχυρό ηλεκτρονικό έλεγχο. Η δομή Darlington του ελαχιστοποιεί το ρεύμα βάσης που απαιτείται, καθιστώντας το ιδανικό για την οδήγηση ρελέ, κινητήρων και πηνίων από εξόδους μικροελεγκτών.

Λειτουργίες & Εφαρμογές

  • Δομή Darlington: Εξαιρετικό κέρδος ρεύματος που επιτρέπει την οδήγηση μεγάλων φορτίων με ελάχιστο ρεύμα βάσης.
  • Διαχείριση Ισχύος: Θήκη TO-220 με ενσωματωμένη φλάντζα για εύκολη σύνδεση ψύκτρας σε υψηλά ρεύματα.
  • Έλεγχος Κινητήρων & Ρελέ: Ιδανικό για H-Bridges, PWM ελεγκτές κινητήρων και κυκλώματα switching ρελέ.
  • Συμβατότητα με Λογική: Οδηγείται εύκολα από εξόδους 5V μικροελεγκτών και ψηφιακών κυκλωμάτων.

Τεχνικά Χαρακτηριστικά

ΠαράμετροςΤιμή / Προδιαγραφή
Τύπος ΤρανζίστορDarlington
Πολικότητα / ΚανάλιPNP
Θήκη (Package)TO-220
Τάση Συλλέκτη-Εκπομπού (Vceo)−100V
Μέγιστο Ρεύμα Συλλέκτη (Ic)10A
Ισχύς Απώλειας (Pd)40W (with heatsink)
Τάση Κορεσμού (Vce_sat)1.5–2V
Τρόπος ΤοποθέτησηςThrough-Hole with Mounting Tab (TO-220)

Συχνές Ερωτήσεις

Q: Χρειάζεται ψύκτρα το BD646;
A: Σε ρεύματα πάνω από 2–3A, συνιστάται έντονα η χρήση ψύκτρας λόγω της υψηλότερης τάσης κορεσμού (1.5–2V) που είναι εγγενής στα Darlington τρανζίστορ και παράγει σημαντική θερμότητα.

Q: Ποιο είναι το συμπληρωματικό NPN Darlington τρανζίστορ;
A: Το αντίστοιχο NPN Darlington τρανζίστορ είναι το BD645, το οποίο προσφέρει πανομοιότυπα χαρακτηριστικά σε αντίθετη πολικότητα για συμμετρικά push-pull ή H-Bridge κυκλώματα.

Σημειώσεις

Η δομή Darlington προκαλεί υψηλότερη τάση κορεσμού (1.5–2V) και μειωμένη ταχύτητα switching σε σχέση με τα τυπικά BJT. Απαραίτητη η χρήση ψύκτρας και διόδων προστασίας (flyback) σε επαγωγικά φορτία.

Σημείωση: Η τιμή αφορά ένα (1) τεμάχιο. Το εξάρτημα αποστέλλεται χωρίς ειδική ατομική συσκευασία.

Τύπος Τρανζίστορ
Darlington
Πολικότητα Τρανζίστορ / Τύπος Καναλιού
PNP
Στυλ θήκης τρανζίστορ
TO-220
