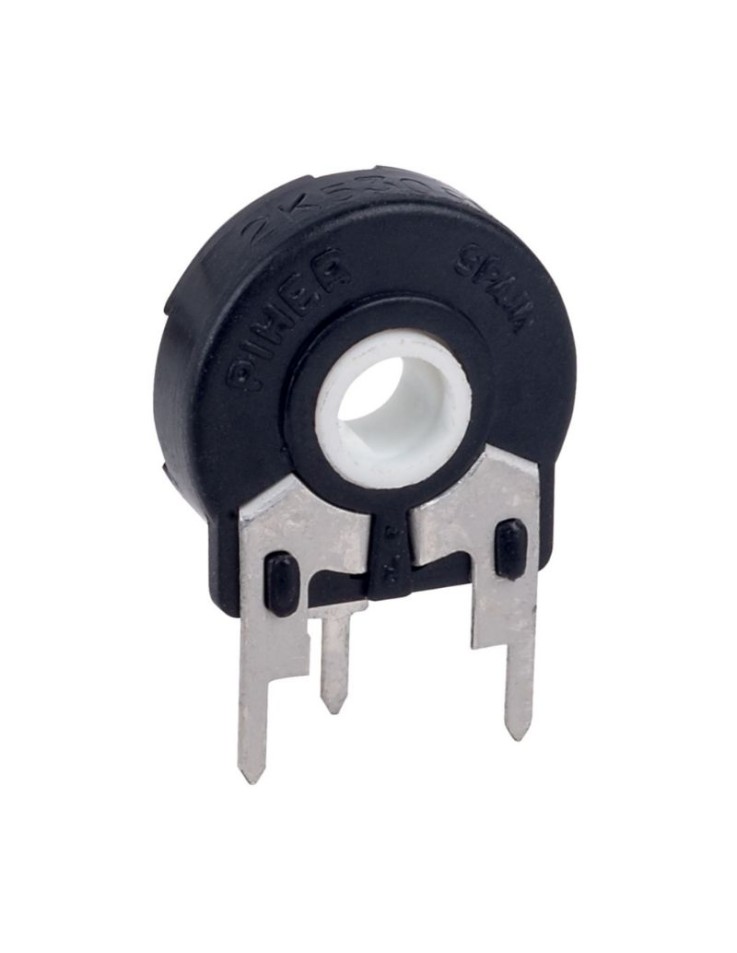

Ποτενσιόμετρο Trimmer Preset 15mm Κάθετο 100kΩ

Ποτενσιόμετρο Trimmer Preset 15mm Κάθετο 100kΩ

Ποτενσιόμετρα
PRE149
€0,50
Σε Απόθεμα
Άμεση Αποστολή

Ποτενσιόμετρο ρύθμισης (trimmer / preset) 100kΩ, κλειστού τύπου, σώμα 15 x 15 mm, μίας στροφής με γραμμική καμπύλη. Για κάθετη τοποθέτηση (το σώμα στέκεται όρθιο στην πλακέτα) σε πλακέτα through-hole, με ρύθμιση από ίσιο κατσαβίδι από την πλαϊνή/μπροστινή όψη. Ονομαστική ισχύς 0,25 W, ανοχή ±20%, θερμοκρασία λειτουργίας −25 °C έως +70 °C. Ιδανικό για βαθμονόμηση και ρυθμίσεις που γίνονται μία φορά και μένουν σταθερές.



Ποτενσιόμετρο Trimmer (Preset) 100kΩ — 15mm, Κάθετο

Το trimmer ή preset είναι ένα μικρό μεταβλητό ποτενσιόμετρο που τοποθετείται πάνω στην πλακέτα και ρυθμίζεται με κατσαβίδι, όχι με το χέρι του χρήστη. Χρησιμοποιείται για ρυθμίσεις που γίνονται μία φορά κατά την κατασκευή ή το σέρβις και μετά μένουν σταθερές — σε αντίθεση με τα ποτενσιόμετρα άξονα που ο χρήστης γυρίζει συνεχώς. Το συγκεκριμένο έχει ονομαστική αντίσταση 100kΩ, σώμα κλειστού τύπου 15 x 15 mm και κάθετη τοποθέτηση (το σώμα στέκεται όρθιο στην πλακέτα).

Οι μεσαίες-υψηλές τιμές ταιριάζουν σε κυκλώματα υψηλής σύνθετης αντίστασης: ρύθμιση στάθμης ήχου, δίκτυα ανάδρασης σε τελεστικούς ενισχυτές, ρύθμιση offset και διαιρέτες που δεν πρέπει να φορτίζουν την πηγή.

Βασικά χαρακτηριστικά

  • Ονομαστική αντίσταση 100kΩ με ανοχή ±20% — η τελική τιμή ορίζεται από τη δική σας ρύθμιση.
  • Κλειστό (σφραγισμένο) σώμα 15 x 15 mm: η αντιστατική διαδρομή προστατεύεται από σκόνη, υγρασία και ροή συγκόλλησης.
  • Μία στροφή, γραμμική καμπύλη — μηχανική γωνία 265° ±5°, γρήγορη ρύθμιση σε όλο το εύρος.
  • Κάθετο τοποθέτηση through-hole, με ρύθμιση από την πλαϊνή/μπροστινή όψη μέσω εγκοπής για ίσιο κατσαβίδι.
  • Ισχύς 0,25 W στους 50 °C και μέγιστη τάση λειτουργίας 250 VDC.
  • 3 ακροδέκτες: τα δύο άκρα της αντίστασης και ο δρομέας στο κέντρο.
  • Θερμοκρασία λειτουργίας −25 °C έως +70 °C και θερμοκρασιακός συντελεστής ±300 ppm/°C.

Πού χρησιμοποιείται

  • Βαθμονόμηση αναλογικών κυκλωμάτων — ρύθμιση κέρδους, offset και σημείου αναφοράς.
  • Ρύθμιση πόλωσης σε ενισχυτές, τρανζίστορ και τελεστικούς ενισχυτές.
  • Τροφοδοτικά και ρυθμιστές τάσης, όπου ρυθμίζεται η τάση εξόδου ή το όριο ρεύματος.
  • Ρύθμιση ευαισθησίας σε αισθητήρες, ανιχνευτές γραμμής και κυκλώματα συναγερμού.
  • Ελεγκτές κινητήρων, dimmer και κυκλώματα χρονισμού (RC, 555).
  • Εκπαιδευτικά εργαστήρια, breadboard, Arduino και έργα ρομποτικής.
  • Επισκευές ηλεκτρονικών συσκευών, όπου αντικαθίσταται φθαρμένο trimmer.

Τεχνικά χαρακτηριστικά

Αντίσταση100kΩ (κωδ. IEC 100K — σήμανση 104)
Ανοχή αντίστασης±20%
ΤύποςΠοτενσιόμετρο ρύθμισης (trimmer / preset), μίας στροφής
ΚαμπύληΓραμμική (linear)
Μέγεθος σώματος15 x 15 mm (κλειστού τύπου)
ΤοποθέτησηThrough-hole (PCB) — κάθετη τοποθέτηση (το σώμα στέκεται όρθιο στην πλακέτα)
ΡύθμισηΕγκοπή για ίσιο κατσαβίδι, από την πλαϊνή/μπροστινή όψη
Τυπικό βήμα ακροδεκτών2,54 mm
Ονομαστική ισχύς0,25 W στους 50 °C
Μέγιστη τάση λειτουργίας250 VDC
Θερμοκρασιακός συντελεστής±300 ppm/°C (για τιμές < 100 kΩ)
Γωνία περιστροφήςΜηχανική 265° ±5° / ηλεκτρική 240° ±20°
Ροπή περιστροφής0,5 - 2,5 Ncm (ροπή τερματισμού > 10 Ncm)
Αντιστατικό στοιχείοΆνθρακας σε υπόστρωμα πολυεστέρα
Θερμοκρασία λειτουργίας−25 °C έως +70 °C
ΠροστασίαΚλειστό (σφραγισμένο) σώμα, ανθεκτικό σε σκόνη
Ακροδέκτες3 (άκρα 1 και 3, δρομέας στο 2)

Διαθέσιμες τιμές σε 15mm κάθετο

Η ίδια τιμή αντίστασης διατίθεται και σε: 10mm κάθετο, 15mm οριζόντιο.

Συμβουλές τοποθέτησης

Πριν κολλήσετε το trimmer, ελέγξτε το footprint της πλακέτας: ο προσανατολισμός (οριζόντιο ή κάθετο) και η διάταξη των τριών ακροδεκτών πρέπει να ταιριάζουν. Κατά τη ρύθμιση χρησιμοποιήστε ίσιο κατσαβίδι του σωστού μεγέθους και μην πιέζετε τον άξονα πέρα από τα μηχανικά όρια, γιατί καταπονείται το εσωτερικό στοπ. Για μετρήσεις, μετρήστε την αντίσταση με το εξάρτημα εκτός κυκλώματος.

Συχνές ερωτήσεις

Ποια είναι η διαφορά οριζόντιου και κάθετου preset;

Και τα δύο έχουν το ίδιο ηλεκτρικό μέρος· αλλάζει μόνο ο τρόπος που κάθονται στην πλακέτα. Στο οριζόντιο το σώμα ξαπλώνει πάνω στην πλακέτα και ρυθμίζετε από πάνω, ενώ στο κάθετο το σώμα στέκεται όρθιο και ρυθμίζετε από την πλαϊνή όψη. Η επιλογή εξαρτάται από το πού έχετε πρόσβαση με το κατσαβίδι και από το footprint της πλακέτας. Εδώ έχετε το κάθετο· το οριζόντιο υπάρχει επίσης στην ίδια τιμή.

Πόσο ακριβής είναι η ρύθμιση;

Είναι ποτενσιόμετρο μίας στροφής με μηχανική γωνία 265° ±5°, δηλαδή ολόκληρη η κλίμακα καλύπτεται σε λιγότερο από μία πλήρη περιστροφή. Αυτό το κάνει γρήγορο για ρυθμίσεις ρουτίνας. Αν χρειάζεστε ρύθμιση λεπτομέρειας σε πολύ στενό εύρος, προτιμήστε πολύστροφο (multiturn) trimmer.

Πόση ισχύ αντέχει;

Η ονομαστική ισχύς είναι 0,25 W στους 50 °C για ολόκληρο το στοιχείο, με μέγιστη τάση λειτουργίας 250 VDC. Προσοχή: όταν το χρησιμοποιείτε ως ρεοστάτη (δύο ακροδέκτες), η ισχύς που επιτρέπεται μειώνεται αναλογικά με το τμήμα της αντίστασης που είναι στο κύκλωμα.

Μπορώ να το χρησιμοποιήσω ως μεταβλητή αντίσταση;

Ναι. Συνδέοντας τον δρομέα (μεσαίος ακροδέκτης) με ένα από τα δύο άκρα, το ποτενσιόμετρο λειτουργεί ως ρεοστάτης δύο ακροδεκτών. Ως διαιρέτης τάσης χρησιμοποιείτε και τους τρεις ακροδέκτες, με την έξοδο στον δρομέα.

Γιατί η ανοχή είναι ±20%;

Στα trimmer άνθρακα η ανοχή της ονομαστικής τιμής είναι σκόπιμα ευρεία, γιατί η ακριβής τιμή ορίζεται από τη ρύθμιση που κάνετε εσείς, όχι από το εργοστάσιο. Σημασία έχει το εύρος να περιλαμβάνει την τιμή που θέλετε, κάτι που εξασφαλίζεται με σωστή επιλογή ονομαστικής τιμής.
