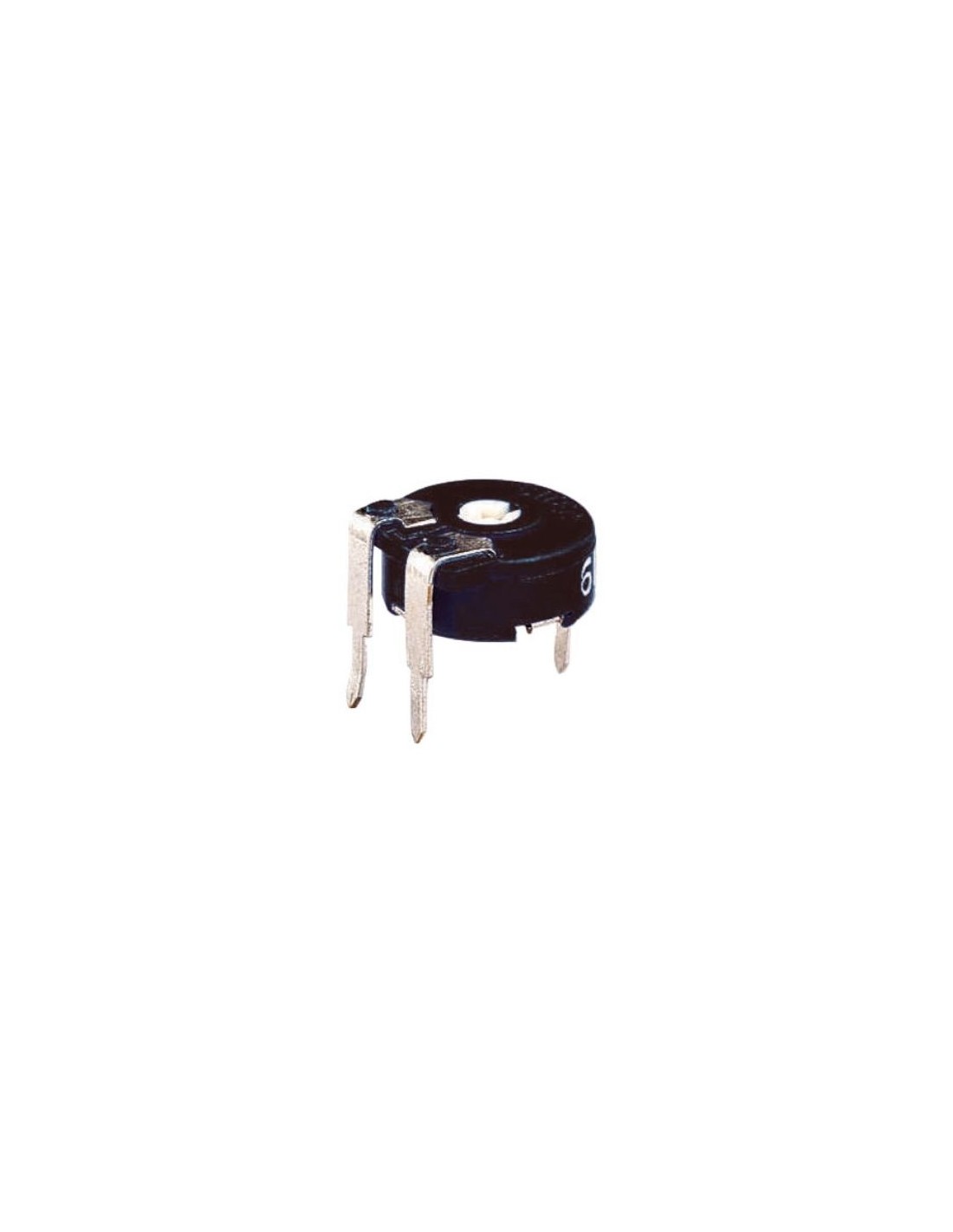

Ποτενσιόμετρο Trimmer Preset 10mm Οριζόντιο 1.5MΩ

Ποτενσιόμετρο Trimmer Preset 10mm Οριζόντιο 1.5MΩ

Ποτενσιόμετρα
PRE0925
€0,40
Σε Απόθεμα
Άμεση Αποστολή

Ποτενσιόμετρο ρύθμισης (trimmer / preset) 1.5MΩ, κλειστού τύπου, σώμα 10 x 10 mm, μίας στροφής με γραμμική καμπύλη. Για οριζόντια τοποθέτηση (το σώμα ξαπλώνει πάνω στην πλακέτα) σε πλακέτα through-hole, με ρύθμιση από ίσιο κατσαβίδι από την επάνω όψη. Ονομαστική ισχύς 0,15 W, ανοχή ±30%, θερμοκρασία λειτουργίας −25 °C έως +70 °C. Ιδανικό για βαθμονόμηση και ρυθμίσεις που γίνονται μία φορά και μένουν σταθερές.



Ποτενσιόμετρο Trimmer (Preset) 1.5MΩ — 10mm, Οριζόντιο

Το trimmer ή preset είναι ένα μικρό μεταβλητό ποτενσιόμετρο που τοποθετείται πάνω στην πλακέτα και ρυθμίζεται με κατσαβίδι, όχι με το χέρι του χρήστη. Χρησιμοποιείται για ρυθμίσεις που γίνονται μία φορά κατά την κατασκευή ή το σέρβις και μετά μένουν σταθερές — σε αντίθεση με τα ποτενσιόμετρα άξονα που ο χρήστης γυρίζει συνεχώς. Το συγκεκριμένο έχει ονομαστική αντίσταση 1.5MΩ, σώμα κλειστού τύπου 10 x 10 mm και οριζόντια τοποθέτηση (το σώμα ξαπλώνει πάνω στην πλακέτα).

Οι πολύ υψηλές τιμές προορίζονται για μεγάλες σταθερές χρόνου RC, αργούς ταλαντωτές, κυκλώματα πολύ υψηλής σύνθετης αντίστασης και ρύθμιση πόλωσης όπου το ρεύμα διαρροής πρέπει να είναι αμελητέο.

Βασικά χαρακτηριστικά

  • Ονομαστική αντίσταση 1.5MΩ με ανοχή ±30% — η τελική τιμή ορίζεται από τη δική σας ρύθμιση.
  • Κλειστό (σφραγισμένο) σώμα 10 x 10 mm: η αντιστατική διαδρομή προστατεύεται από σκόνη, υγρασία και ροή συγκόλλησης.
  • Μία στροφή, γραμμική καμπύλη — μηχανική γωνία 235° ±5°, γρήγορη ρύθμιση σε όλο το εύρος.
  • Οριζόντιο τοποθέτηση through-hole, με ρύθμιση από την επάνω όψη μέσω εγκοπής για ίσιο κατσαβίδι.
  • Ισχύς 0,15 W στους 50 °C και μέγιστη τάση λειτουργίας 200 VDC.
  • 3 ακροδέκτες: τα δύο άκρα της αντίστασης και ο δρομέας στο κέντρο.
  • Θερμοκρασία λειτουργίας −25 °C έως +70 °C και θερμοκρασιακός συντελεστής ±300 ppm/°C.

Πού χρησιμοποιείται

  • Βαθμονόμηση αναλογικών κυκλωμάτων — ρύθμιση κέρδους, offset και σημείου αναφοράς.
  • Ρύθμιση πόλωσης σε ενισχυτές, τρανζίστορ και τελεστικούς ενισχυτές.
  • Τροφοδοτικά και ρυθμιστές τάσης, όπου ρυθμίζεται η τάση εξόδου ή το όριο ρεύματος.
  • Ρύθμιση ευαισθησίας σε αισθητήρες, ανιχνευτές γραμμής και κυκλώματα συναγερμού.
  • Ελεγκτές κινητήρων, dimmer και κυκλώματα χρονισμού (RC, 555).
  • Εκπαιδευτικά εργαστήρια, breadboard, Arduino και έργα ρομποτικής.
  • Επισκευές ηλεκτρονικών συσκευών, όπου αντικαθίσταται φθαρμένο trimmer.

Τεχνικά χαρακτηριστικά

Αντίσταση1.5MΩ (κωδ. IEC 1M5 — σήμανση 155)
Ανοχή αντίστασης±30%
ΤύποςΠοτενσιόμετρο ρύθμισης (trimmer / preset), μίας στροφής
ΚαμπύληΓραμμική (linear)
Μέγεθος σώματος10 x 10 mm (κλειστού τύπου)
ΤοποθέτησηThrough-hole (PCB) — οριζόντια τοποθέτηση (το σώμα ξαπλώνει πάνω στην πλακέτα)
ΡύθμισηΕγκοπή για ίσιο κατσαβίδι, από την επάνω όψη
Τυπικό βήμα ακροδεκτών5 mm
Ονομαστική ισχύς0,15 W στους 50 °C
Μέγιστη τάση λειτουργίας200 VDC
Θερμοκρασιακός συντελεστής±300 ppm/°C (για τιμές < 100 kΩ)
Γωνία περιστροφήςΜηχανική 235° ±5° / ηλεκτρική 220° ±20°
Ροπή περιστροφής0,4 - 2 Ncm (ροπή τερματισμού > 5 Ncm)
Αντιστατικό στοιχείοΆνθρακας σε υπόστρωμα πολυεστέρα
Θερμοκρασία λειτουργίας−25 °C έως +70 °C
ΠροστασίαΚλειστό (σφραγισμένο) σώμα, ανθεκτικό σε σκόνη
Ακροδέκτες3 (άκρα 1 και 3, δρομέας στο 2)

Διαθέσιμες τιμές σε 10mm οριζόντιο

Η ίδια τιμή αντίστασης διατίθεται και σε: 10mm κάθετο.

Συμβουλές τοποθέτησης

Πριν κολλήσετε το trimmer, ελέγξτε το footprint της πλακέτας: ο προσανατολισμός (οριζόντιο ή κάθετο) και η διάταξη των τριών ακροδεκτών πρέπει να ταιριάζουν. Κατά τη ρύθμιση χρησιμοποιήστε ίσιο κατσαβίδι του σωστού μεγέθους και μην πιέζετε τον άξονα πέρα από τα μηχανικά όρια, γιατί καταπονείται το εσωτερικό στοπ. Για μετρήσεις, μετρήστε την αντίσταση με το εξάρτημα εκτός κυκλώματος.

Συχνές ερωτήσεις

Ποια είναι η διαφορά οριζόντιου και κάθετου preset;

Και τα δύο έχουν το ίδιο ηλεκτρικό μέρος· αλλάζει μόνο ο τρόπος που κάθονται στην πλακέτα. Στο οριζόντιο το σώμα ξαπλώνει πάνω στην πλακέτα και ρυθμίζετε από πάνω, ενώ στο κάθετο το σώμα στέκεται όρθιο και ρυθμίζετε από την πλαϊνή όψη. Η επιλογή εξαρτάται από το πού έχετε πρόσβαση με το κατσαβίδι και από το footprint της πλακέτας. Εδώ έχετε το οριζόντιο· το κάθετο υπάρχει επίσης στην ίδια τιμή.

Πόσο ακριβής είναι η ρύθμιση;

Είναι ποτενσιόμετρο μίας στροφής με μηχανική γωνία 235° ±5°, δηλαδή ολόκληρη η κλίμακα καλύπτεται σε λιγότερο από μία πλήρη περιστροφή. Αυτό το κάνει γρήγορο για ρυθμίσεις ρουτίνας. Αν χρειάζεστε ρύθμιση λεπτομέρειας σε πολύ στενό εύρος, προτιμήστε πολύστροφο (multiturn) trimmer.

Πόση ισχύ αντέχει;

Η ονομαστική ισχύς είναι 0,15 W στους 50 °C για ολόκληρο το στοιχείο, με μέγιστη τάση λειτουργίας 200 VDC. Προσοχή: όταν το χρησιμοποιείτε ως ρεοστάτη (δύο ακροδέκτες), η ισχύς που επιτρέπεται μειώνεται αναλογικά με το τμήμα της αντίστασης που είναι στο κύκλωμα.

Μπορώ να το χρησιμοποιήσω ως μεταβλητή αντίσταση;

Ναι. Συνδέοντας τον δρομέα (μεσαίος ακροδέκτης) με ένα από τα δύο άκρα, το ποτενσιόμετρο λειτουργεί ως ρεοστάτης δύο ακροδεκτών. Ως διαιρέτης τάσης χρησιμοποιείτε και τους τρεις ακροδέκτες, με την έξοδο στον δρομέα.

Γιατί η ανοχή είναι ±30%;

Στα trimmer άνθρακα η ανοχή της ονομαστικής τιμής είναι σκόπιμα ευρεία, γιατί η ακριβής τιμή ορίζεται από τη ρύθμιση που κάνετε εσείς, όχι από το εργοστάσιο. Σημασία έχει το εύρος να περιλαμβάνει την τιμή που θέλετε, κάτι που εξασφαλίζεται με σωστή επιλογή ονομαστικής τιμής.
