74LS93 4-Bit Binary Counter DIP-14
74LS93 4-Bit Binary Counter DIP-14
74LS93 4-Bit Binary Counter DIP-14
74LS93 4-Bit Binary Counter DIP-14

74LS93 4-Bit Binary Counter DIP-14

Ολοκληρωμένα (IC)
IC74LS93
Part.No: 74LS93
€6,95
Σε Απόθεμα
Άμεση Αποστολή

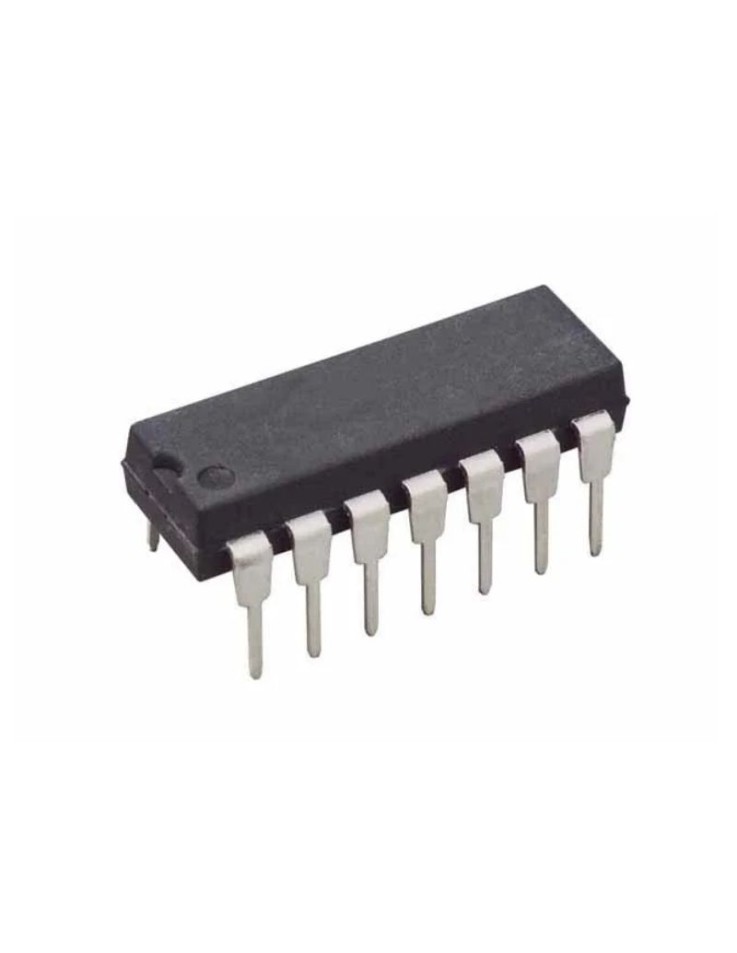

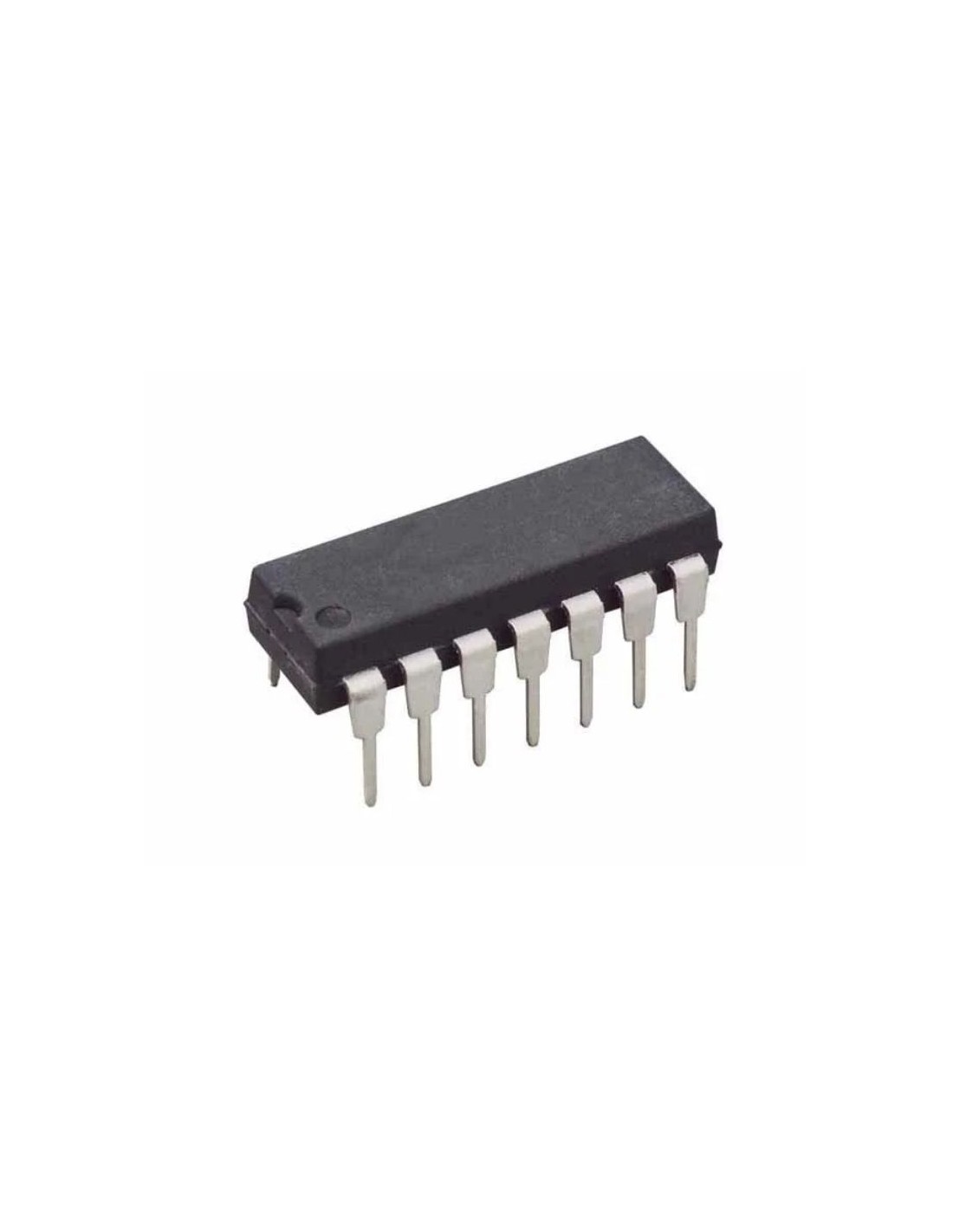

Το 74LS93 της Texas Instruments είναι ένας ψηφιακός μετρητής 4-Bit Binary Counter κατασκευασμένος με τεχνολογία Low-power Schottky (LS). Αποτελείται από τέσσερα master-slave flip-flops και μπορεί να συνδεθεί εξωτερικά για να λειτουργήσει ως διαιρέτης δια 2, δια 8 ή δια 16. Εξασφαλίζει αξιόπιστη καταμέτρηση σε κυκλώματα 5V TTL και διατίθεται σε πρακτική Through-Hole συσκευασία DIP-14 για εύκολη τοποθέτηση σε breadboards και PCBs.



74LS93 4-Bit Binary Counter

Το ολοκληρωμένο κύκλωμα (IC) 74LS93 είναι ένας ασύγχρονος (ripple) δυαδικός μετρητής 4-bit. Ενσωματώνει στο εσωτερικό του ένα τμήμα διαίρεσης δια 2 (divide-by-2) και ένα τμήμα διαίρεσης δια 8 (divide-by-8). Γεφυρώνοντας την έξοδο QA με την είσοδο ρολογιού CKB, το IC διαμορφώνεται ως ένας πλήρης μετρητής 4-bit (divide-by-16), καθιστώντας το βασικό εξάρτημα για κυκλώματα χρονισμού και καταμέτρησης.

Key Features

  • Operating Voltage: Σταθερή λειτουργία στα 5V (Εύρος: 4.75V έως 5.25V).
  • Logic Type: 4-Bit Binary / Ripple Counter.
  • Technology: Low-power Schottky (LS) για υψηλή ταχύτητα καταμέτρησης (έως και 42MHz τυπική συχνότητα) με χαμηλή κατανάλωση ρεύματος (περίπου 15mA).
  • Flexibility: Μπορεί να λειτουργήσει ως μετρητής 3-bit ή 4-bit ανάλογα με την εξωτερική συνδεσμολογία.
  • Mounting Type: Through-Hole συσκευασία.

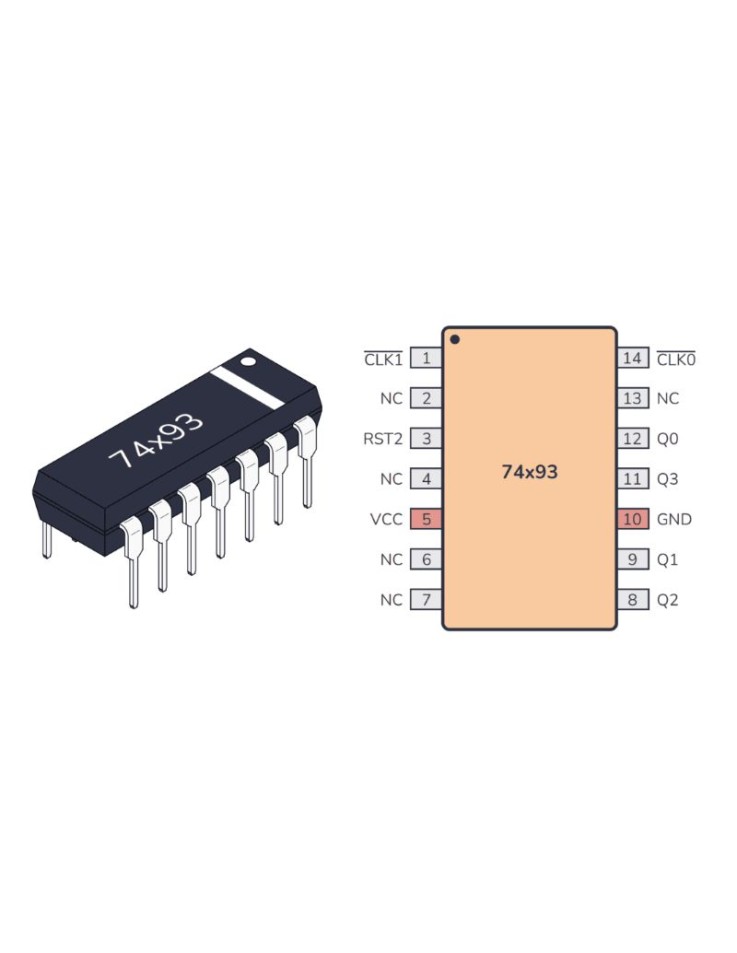

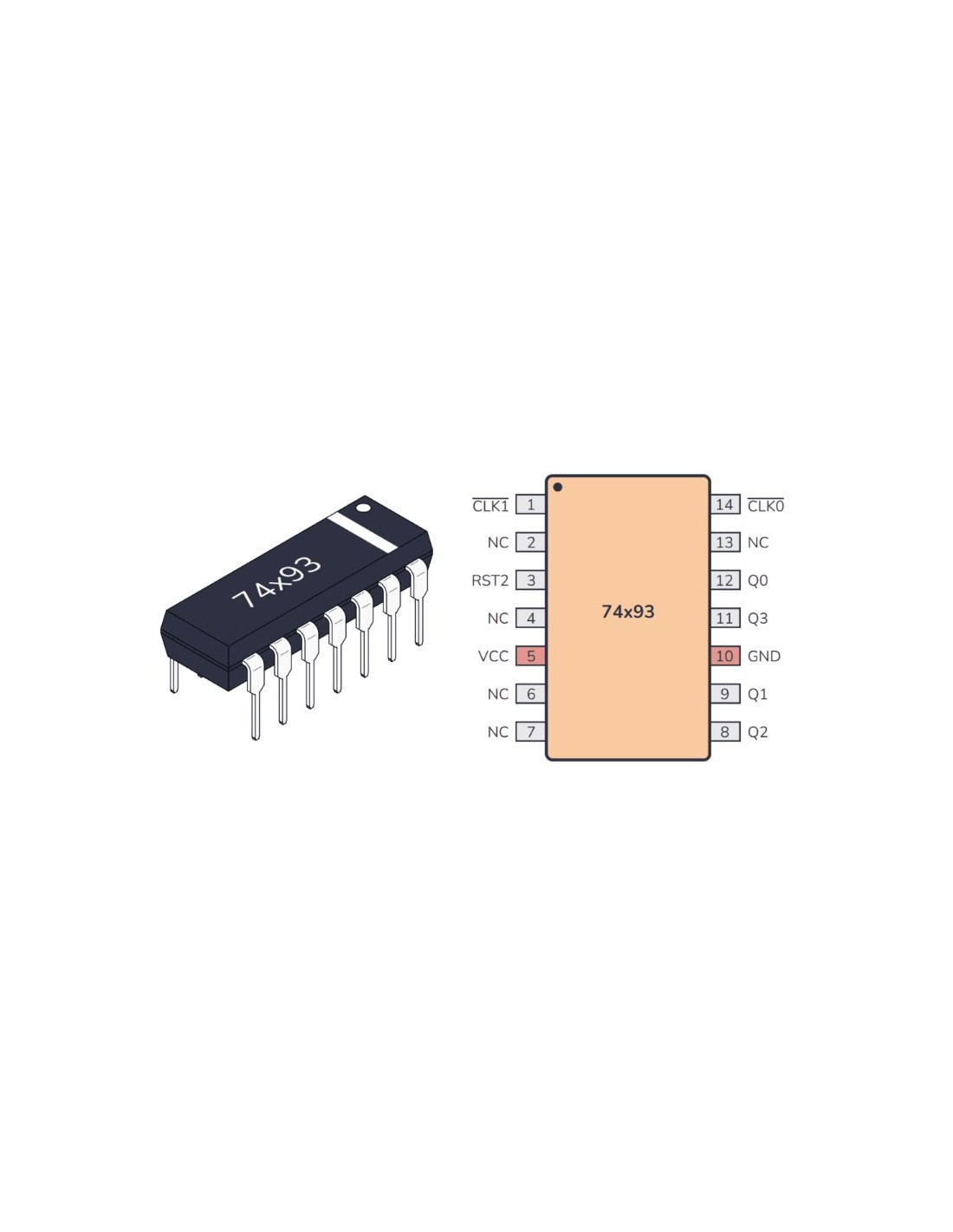

Pinout Overview

Η συσκευασία DIP-14 του 74LS93 διαθέτει ειδική τοποθέτηση για την τροφοδοσία (VCC στο pin 5) η οποία διαφέρει από τα standard TTL ICs:

  • Pin 5: VCC (Τροφοδοσία +5V)
  • Pin 10: GND (Γείωση)
  • Pin 14: Input A (CKA) - Είσοδος ρολογιού για το πρώτο Flip-Flop (διαίρεση /2).
  • Pin 1: Input B (CKB) - Είσοδος ρολογιού για τα υπόλοιπα τρία Flip-Flops (διαίρεση /8).
  • Pins 2, 3: R0(1), R0(2) - Είσοδοι Reset (Active HIGH). Όταν και τα δύο είναι HIGH, μηδενίζουν το μετρητή.
  • Pins 12, 9, 8, 11: Outputs QA, QB, QC, QD (Έξοδοι δεδομένων 4-bit).

Technical Specifications

IC Type 4-Bit Binary Counter
Brand Texas Instruments
Package DIP-14
Number of Pins 14
Operating Voltage (Vcc) 4.75V - 5.25V
Max Clock Frequency ~ 42 MHz
Operating Temperature 0°C έως +70°C

Typical Applications

  • Κυκλώματα διαίρεσης συχνότητας (Frequency dividers).
  • Σχεδιασμός ψηφιακών ρολογιών και χρονόμετρων.
  • Γεννήτριες χρονικών καθυστερήσεων.
  • Ακολουθιακά λογικά κυκλώματα και address counters.
  • Επισκευές σε vintage υπολογιστές και TTL logic hardware.
Θήκη
DIP 14
