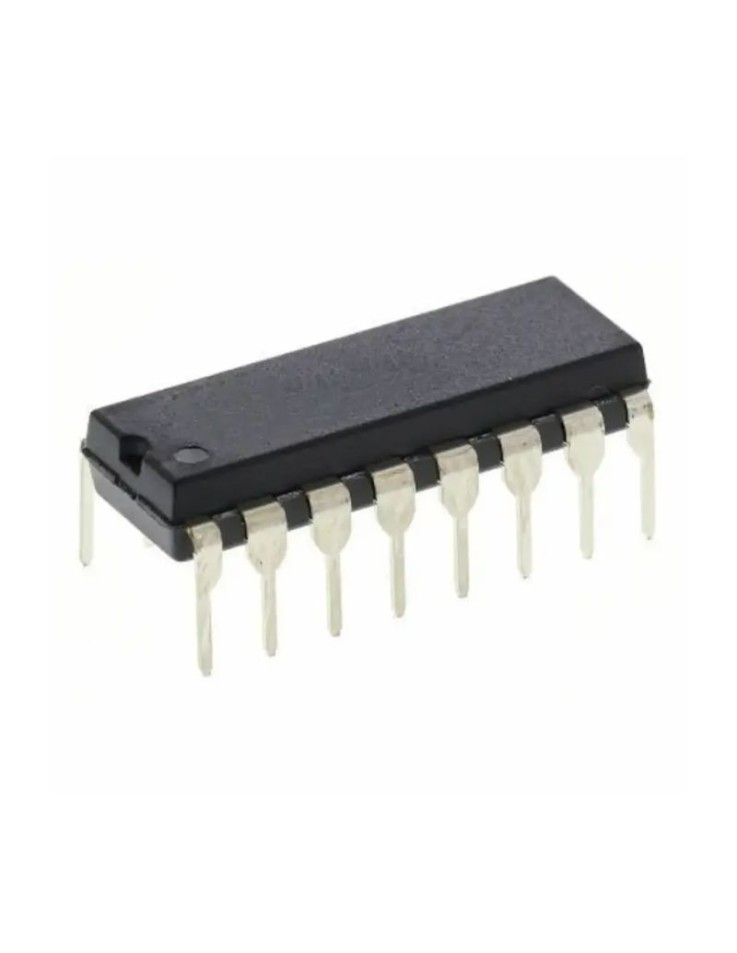

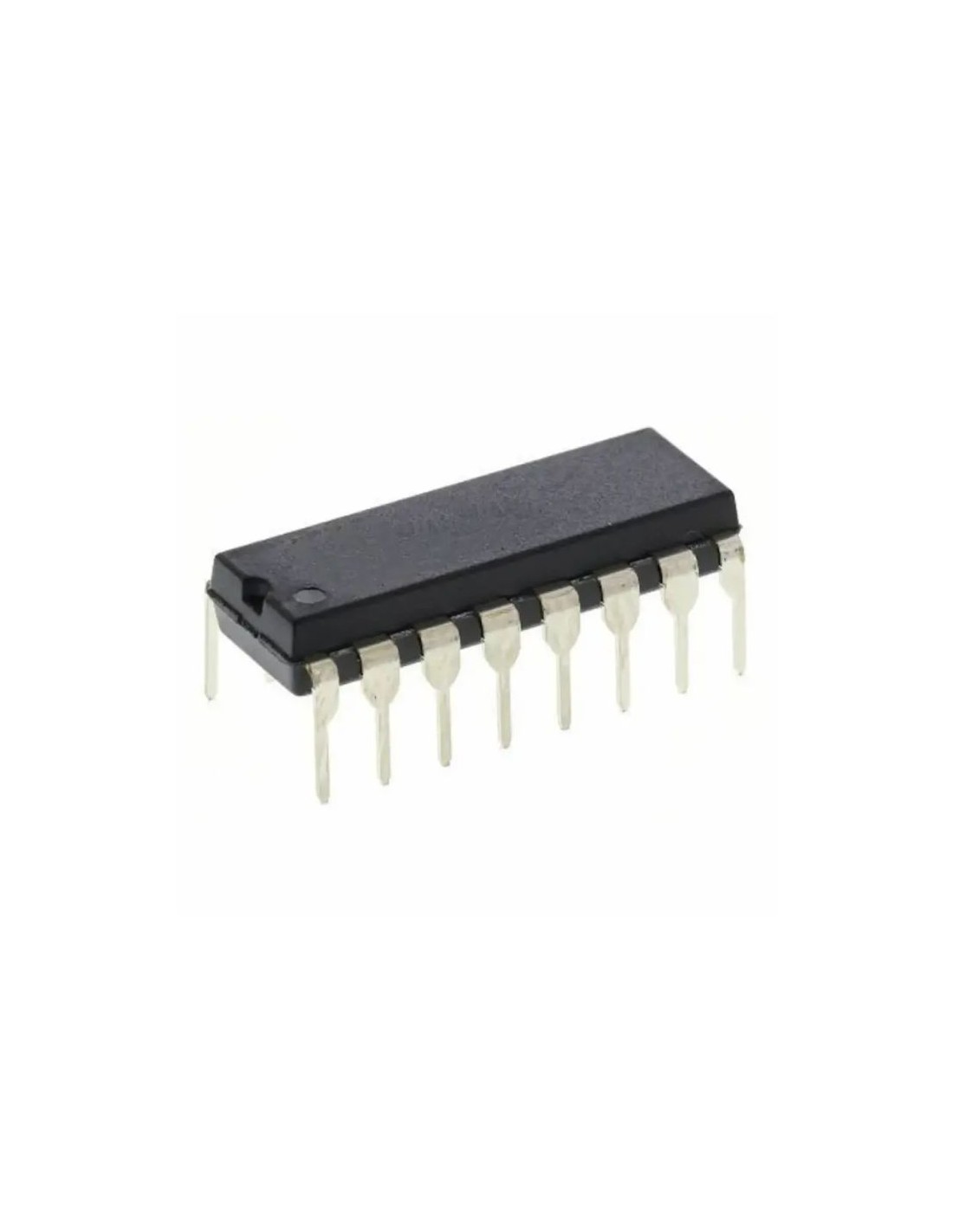

74LS76 Dual JK Flip-Flop DIP-16
74LS76 Dual JK Flip-Flop DIP-16
74LS76 Dual JK Flip-Flop DIP-16
74LS76 Dual JK Flip-Flop DIP-16

74LS76 Dual JK Flip-Flop DIP-16

Ολοκληρωμένα (IC)
IC74LS76
Part.No: 74LS76
€3,75
Σε Απόθεμα

Το 74LS76 είναι ένα ψηφιακό ολοκληρωμένο κύκλωμα (IC) που περιλαμβάνει δύο ανεξάρτητα JK Flip-Flops με ξεχωριστές εισόδους Set (Preset) και Clear. Βασισμένο στην τεχνολογία Low-power Schottky (LS), εξασφαλίζει αξιόπιστη λειτουργία με μειωμένη κατανάλωση ενέργειας. Είναι ιδανικό για τον σχεδιασμό κυκλωμάτων 5V TTL όπως μετρητές (counters), διαιρέτες συχνότητας (frequency dividers) και καταχωρητές ολίσθησης (shift registers), προσφερόμενο σε πρακτική Through-Hole συσκευασία DIP-16.



74LS76 Dual JK Flip-Flop with Set and Clear

Το ολοκληρωμένο κύκλωμα 74LS76 παρέχει δύο διακριτά και πλήρως ανεξάρτητα JK Flip-Flops. Κάθε flip-flop διαθέτει τις δικές του εισόδους J, K, Clock, Preset (Set) και Clear, καθώς και συμπληρωματικές εξόδους Q και /Q. Αποτελεί κεντρικό δομικό στοιχείο στη δημιουργία ακολουθιακών λογικών κυκλωμάτων (sequential logic) και στην προσωρινή αποθήκευση δυαδικών δεδομένων.

Key Features

  • Operating Voltage: Σταθερή λειτουργία στα 5V (Εύρος: 4.75V έως 5.25V).
  • Logic Type: Dual JK Flip-Flop (Negative-Edge Triggered).
  • Technology: Low-power Schottky (LS) για υψηλή ταχύτητα εναλλαγής και ελαχιστοποίηση της κατανάλωσης ρεύματος.
  • Frequency: Τυπική μέγιστη συχνότητα λειτουργίας ρολογιού (Clock Frequency) περίπου 15MHz - 20MHz.
  • Inputs: Ανεξάρτητες είσοδοι Preset (Set) και Clear (Active LOW) για άμεσο έλεγχο της κατάστασης της εξόδου.
  • Mounting Type: Through-Hole, ιδανικό για breadboards και πλακέτες δοκιμών.

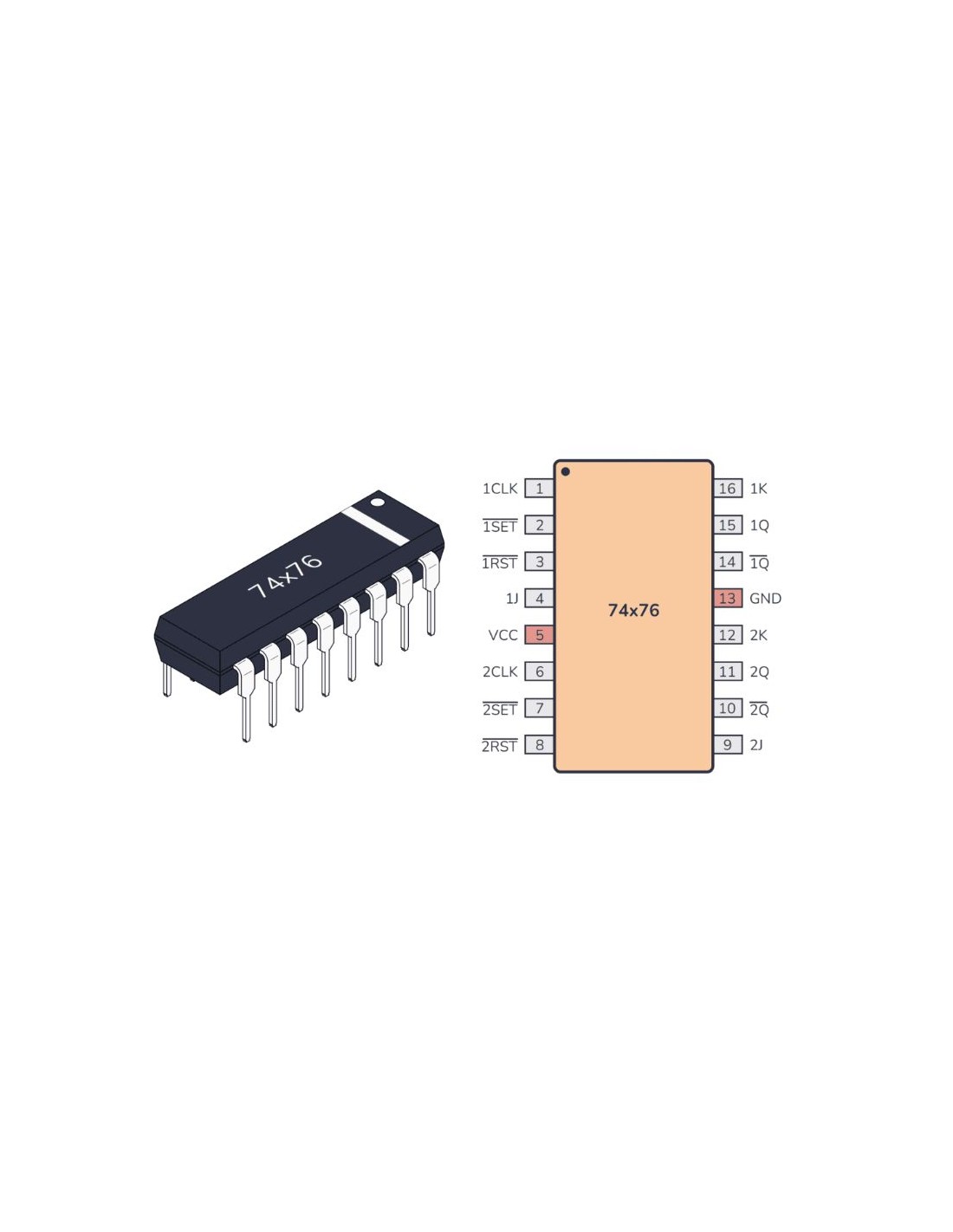

Pinout Overview

Η συσκευασία DIP-16 ακολουθεί συγκεκριμένη διάταξη για τις τροφοδοσίες και τις θύρες των δύο flip-flops. Σημείωση: Το συγκεκριμένο IC έχει διαφορετική τοποθέτηση τροφοδοσίας από τα standard TTL (όπως π.χ. τα 7400):

  • Pin 5: VCC (Τροφοδοσία +5V)
  • Pin 13: GND (Γείωση)
  • Pins 1, 6: Clock Inputs (CP) για το Flip-Flop 1 και 2 αντίστοιχα.
  • Pins 4, 16 / 9, 12: J και K Inputs.
  • Pins 2, 7 / 3, 8: Preset (PRE) και Clear (CLR) Inputs (Active LOW).
  • Pins 15, 14 / 11, 10: Outputs Q και /Q.

Technical Specifications

IC Type Dual JK Flip-Flop
Package DIP-16
Number of Pins 16
Operating Voltage (Vcc) 4.75V - 5.25V
Output Current (Iout) 8mA (Iol) / -0.4mA (Ioh)
Operating Temperature 0°C έως +70°C

Typical Applications

  • Σχεδιασμός ψηφιακών μετρητών (Ripple counters, Synchronous counters).
  • Κυκλώματα διαίρεσης συχνότητας (Frequency dividers).
  • Καταχωρητές ολίσθησης (Shift registers) και αποθήκευση δεδομένων.
  • Εκπαιδευτικά εργαστήρια ηλεκτρονικής για πειράματα ακολουθιακής λογικής (Sequential logic).
  • Επισκευές σε vintage hardware και TTL logic συστήματα.
Θήκη
DIP 16
