74LS151 8-to-1 Multiplexer DIP-16
74LS151 8-to-1 Multiplexer DIP-16
74LS151 8-to-1 Multiplexer DIP-16
74LS151 8-to-1 Multiplexer DIP-16

74LS151 8-to-1 Multiplexer DIP-16

Ολοκληρωμένα (IC)
IC74LS151
Part.No: 74LS151
€1,95
Σε Απόθεμα
Άμεση Αποστολή

Το 74LS151 είναι ένα ψηφιακό ολοκληρωμένο κύκλωμα της Texas Instruments που λειτουργεί ως 8-Line to 1-Line Data Selector/Multiplexer. Κατασκευασμένο με τεχνολογία Low-power Schottky (LS), επιτρέπει την επιλογή μίας από οκτώ πηγές δεδομένων με υψηλή ταχύτητα. Προορίζεται για εφαρμογές ψηφιακής λογικής 5V TTL και διατίθεται σε πρακτική Through-Hole συσκευασία DIP-16.



74LS151 8-to-1 Data Selector/Multiplexer

Το ολοκληρωμένο κύκλωμα (IC) 74LS151 είναι ένας ψηφιακός πολυπλέκτης 8 καναλιών. Η κύρια λειτουργία του είναι να δρομολογεί ένα από τα οκτώ σήματα εισόδου σε μία ενιαία έξοδο, βάσει μιας διεύθυνσης 3-bit. Βασίζεται στην αξιόπιστη αρχιτεκτονική TTL (Transistor-Transistor Logic) και χρησιμοποιείται για την επιλογή δεδομένων, τη δρομολόγηση σημάτων και τη δημιουργία Boolean συναρτήσεων.

Key Features

  • Operating Voltage: Τυπική λειτουργία στα 5V (Εύρος: 4.75V έως 5.25V).
  • Logic Type: 8-Line to 1-Line Data Selector/Multiplexer.
  • Technology: Low-power Schottky (LS) για γρήγορη μεταγωγή (τυπικός χρόνος καθυστέρησης 14ns) και χαμηλή τυπική κατανάλωση ρεύματος (6mA).
  • Outputs: Παρέχει συμπληρωματικές εξόδους (True και Inverted / Y και W) για μεγαλύτερη ευελιξία.
  • Mounting Type: Through-Hole, ιδανικό για breadboards και custom PCBs.

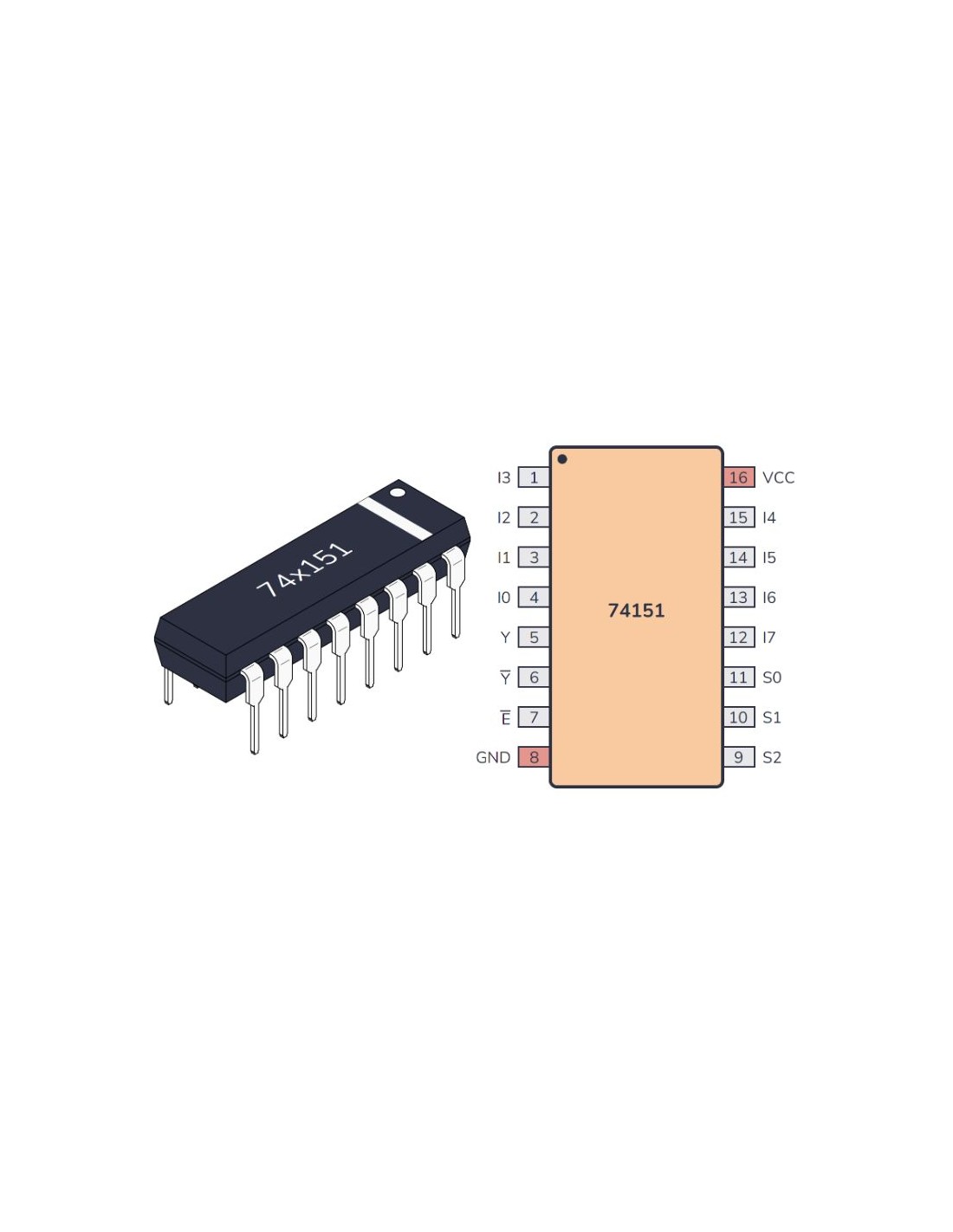

Pinout Overview

Η συσκευασία DIP-16 διαθέτει την ακόλουθη διάταξη, αφήνοντας τα κρίσιμα pins για την επιλογή και την είσοδο των δεδομένων:

  • Pin 8: GND (Γείωση)
  • Pin 16: VCC (Τροφοδοσία +5V)
  • Pins 11, 10, 9: Data Select Inputs (A, B, C) - Καθορίζουν ποια είσοδος θα περάσει στην έξοδο.
  • Pins 4, 3, 2, 1, 15, 14, 13, 12: Data Inputs (D0 - D7).
  • Pin 7: Strobe / Enable Input (Ενεργό σε LOW).
  • Pins 5, 6: Outputs (Y και W/Inverted).

Technical Specifications

IC Type Multiplexer / Data Selector
Brand Texas Instruments
Package DIP-16
Number of Pins 16
Operating Voltage (Vcc) 4.75V - 5.25V
Output Current (Iout) 8mA (Iol) / -0.4mA (Ioh)
Operating Temperature 0°C έως +70°C

Typical Applications

  • Δρομολόγηση δεδομένων σε πολύπλοκα ψηφιακά συστήματα.
  • Υλοποίηση Boolean συναρτήσεων (έως 4 μεταβλητών).
  • Εκπαιδευτικά projects σε breadboards για την κατανόηση πολυπλεκτών.
  • Συστήματα συλλογής δεδομένων και επέκταση εισόδων σε μικροελεγκτές (π.χ. Arduino clones).
  • Επισκευές σε παλαιότερες πλακέτες και retro hardware.
Θήκη
DIP 16
