Κεφάλι Laser 5V - 6mm
Κεφάλι Laser 5V - 6mm
Κεφάλι Laser 5V - 6mm
Κεφάλι Laser 5V - 6mm
Κεφάλι Laser 5V - 6mm
Κεφάλι Laser 5V - 6mm

Κεφάλι Laser 5V - 6mm

Διόδοι
OPT450
Part.No: 0416
€1,25
Σε Απόθεμα
Άμεση Αποστολή
Κεφάλι Laser 5V με δίοδο 650nm, ισχύ 5mW και σώμα Ø6×13.5mm. Προσυνδεδεμένα καλώδια, άμεση σύνδεση σε Arduino, ESP32 και κυκλώματα 3–5V.

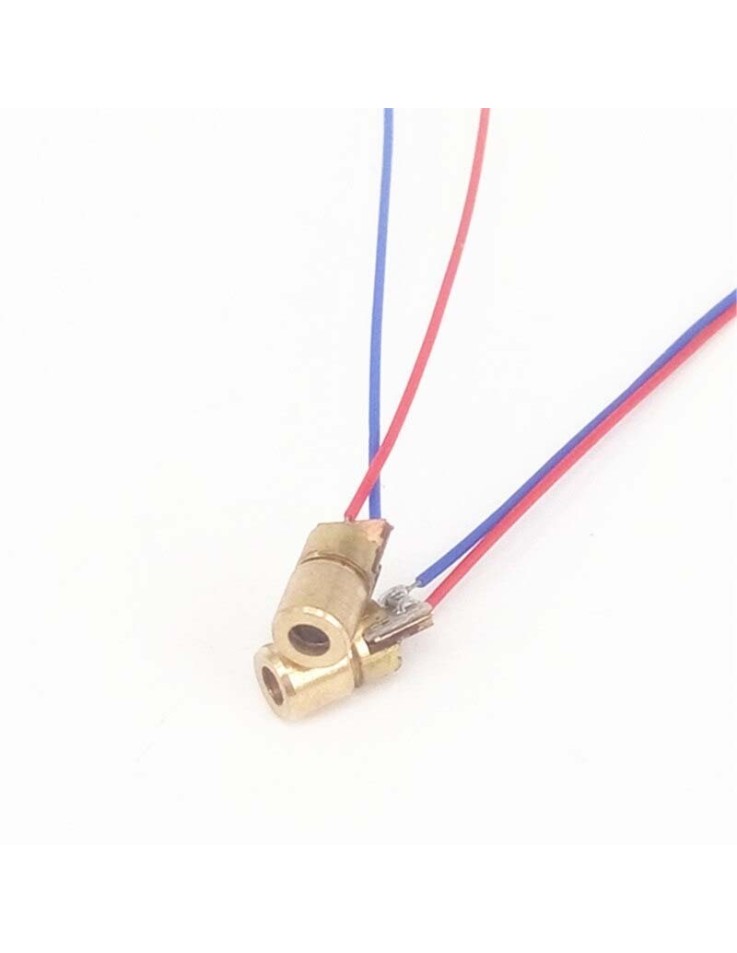

Το Κεφάλι Laser 5V – 6mm είναι ένας συμπαγής εκπομπός κόκκινης κουκίδας laser που λειτουργεί στα 650nm με ισχύ εξόδου 5mW και τάση λειτουργίας 3–3.5V. Το κυλινδρικό σώμα Ø6×13.5mm το καθιστά ένα από τα πιο μικρόσωμα laser heads για maker και prototyping projects. Με προσυνδεδεμένα καλώδια (70–80mm), συνδέεται άμεσα σε κύκλωμα μικροελεγκτή ή driver χωρίς κόλληση στο ίδιο το laser στοιχείο.

Κύρια Χαρακτηριστικά

  • Μήκος κύματος 650nm (Κόκκινο): Ορατή κόκκινη κουκίδα laser — ιδανική για στόχευση, αίσθηση και interactive εφαρμογές → καθαρά ορατή δέσμη σε εσωτερικούς χώρους
  • Ισχύς εξόδου 5mW: Laser χαμηλής ισχύος Class IIIa → ασφαλής για hobbyist χρήση με τις κατάλληλες προφυλάξεις
  • Τάση λειτουργίας 3–3.5V: Λειτουργεί με απλό κύκλωμα αντίστασης από τροφοδοσία 3.3V ή 5V → συμβατό με κοινές διατάξεις μικροελεγκτών
  • Συμπαγές σώμα Ø6×13.5mm: Μεταλλικό κυλινδρικό περίβλημα που χωράει σε τυπικές βάσεις laser 6mm → εύκολη τοποθέτηση σε κατασκευές και πλαίσια
  • Προσυνδεδεμένα καλώδια 70–80mm: Κόκκινο (+) και μαύρο/μπλε (−) ήδη συνδεδεμένα → δεν απαιτείται κόλληση στο στοιχείο laser
  • Σχήμα κουκίδας (Dot): Εστιασμένη δέσμη σημείου (όχι γραμμή ή σταυρός) → ακριβής στόχευση για εφαρμογές αίσθησης και τοποθέτησης

Pinout & Σύνδεση

ΚαλώδιοΣύμβολοΠεριγραφή
Κόκκινο καλώδιοVCC (+)Θετική τροφοδοσία — σύνδεση σε 3–3.5V (χρήση σειριακής αντίστασης από 5V)
Μαύρο / Μπλε καλώδιοGND (−)Αρνητικό / Γείωση

Σημείωση σύνδεσης: Αυτό είναι ένα απλό κεφάλι διόδου με 2 καλώδια — ανάβει πάντα όταν τροφοδοτείται. Για τροφοδοσία από Arduino 5V, προσθέστε σειριακή αντίσταση (π.χ. 33–47Ω) για περιορισμό τάσης στα 3–3.5V. Για έλεγχο on/off, χρησιμοποιήστε κύκλωμα transistor ή MOSFET που οδηγείται από GPIO pin.

Συμβατότητα

  • Arduino UNO / Nano (5V): Χρησιμοποιήστε σειριακή αντίσταση ή transistor driver για υποβιβασμό από 5V στα 3–3.5V λειτουργίας της διόδου laser.
  • ESP32 / Raspberry Pi (3.3V): Η γραμμή 3.3V είναι κοντά στην τάση λειτουργίας — συνιστάται επαλήθευση περιορισμού ρεύματος για ασφαλή λειτουργία.
  • Αυτόνομα κυκλώματα: Λειτουργεί με οποιαδήποτε ρυθμισμένη τροφοδοσία 3–3.5V και κατάλληλο περιορισμό ρεύματος.

Τυπικές Εφαρμογές

  • Σύστημα laser tripwire / ασφαλείας: Συνδυάστε με module δέκτη laser για ανίχνευση διακοπής δέσμης — κλασικό maker project συναγερμού
  • Εργαλεία απόστασης & ευθυγράμμισης: Χρησιμοποιήστε το σημείο laser για ακριβή οπτική ευθυγράμμιση σε μηχανικές κατασκευές
  • Αλληλεπιδραστικές εγκαταστάσεις: Ενσωματώστε σε εκθέσεις, escape rooms ή εκπαιδευτικά demos με laser αισθητήρες
  • Αυτοματοποιημένα συστήματα οπτικής αίσθησης: Χρησιμοποιήστε με φωτοαντίσταση (LDR) ή φωτοδίοδο για ανίχνευση αντικειμένων
  • DIY ρομποτική & CNC: Εφαρμογές βαθμονόμησης θέσης και οπτικής αναφοράς σε αυτοματοποιημένα συστήματα

Τεχνικές Προδιαγραφές

ΧαρακτηριστικόΤιμή
Μήκος κύματος650nm (Κόκκινο)
Τάση λειτουργίας3–3.5V DC
Ισχύς εξόδου5mW
Τύπος δέσμηςΚουκίδα (Dot)
Διαστάσεις σώματοςØ6 × 13.5mm
Μήκος καλωδίων70–80mm

Περιεχόμενα Συσκευασίας

  • 1× Κεφάλι Laser Διόδου 5V – Ø6mm με προσυνδεδεμένα καλώδια

Σημείωση ασφαλείας: Αποφύγετε την άμεση έκθεση του ματιού στη δέσμη laser. Χρησιμοποιείτε πάντα κατάλληλα γυαλιά προστασίας laser όταν εργάζεστε με laser Class IIIa.
